혹시 여기서 마지막 5옴에서의 전압강하라는데 왜 이게 5옴에서의 전압강하인거죠?

Question

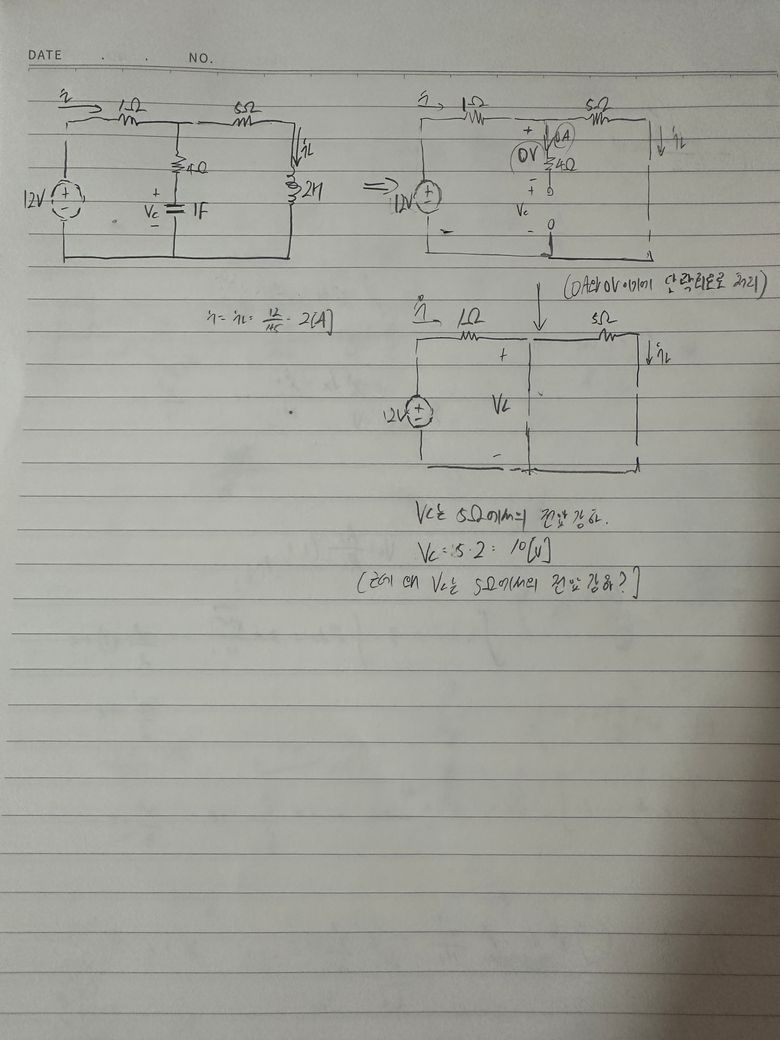

위 사진처럼 마지막순으로 갔을때 Vc는 5옴에서의 전압강하라고 합니다 대체 이유가 뭐죠? 여기서 5옴과 Vc의 관계를 이해못하겠습니다 이해할수있게 세세히 설명해주세요! 부탁드립니다!

•

Answer 1

안녕하세요. 김종덕 전문가입니다.

전압강하는 전기회로에서 전원에서 공급된 전압에 의해 전류가 이동하면서 회로의 저항 (직류) 또는 임피던스 (교류)에 의해 손실된 전기 페텐셜 에너지를 의미하는데 이는 전류가 전기 페텐셜 에너지가 높은 곳에서 낮은 곳으로 이동하므로, 전압강하는 전류가 흐르는 회로의 모든 부분에서 발생할수도 있습니다.

5옴 저항에서의 전압강하 (V_c)는 해당 회로에서 전류가 흐를 때 발생하는 손실된 전압을 나타나고 이를 통해 전력망 설계 및 전기 시스템에서 전압을 효율적으로 관리할수가 있습니다.

Answer 2

안녕하세요. 하성헌 전문가입니다.

문제를 풀어드리고 싶은데, 사진을 확대해도 해석이 어렵습니다. 손으로 그린 문제 말고, 문제를 사진으로 찍어서 구분할 수 있게 올려주시면 좋겠습니다.

Answer 3

안녕하세요. 김재훈 전문가입니다.

회로도에서 Vc는 마지막 5옴 저항의 양 끝단에 걸리는 전압을 의미합니다. 전류는 항상 높은 전위에서 낮은 전위로 흐르기 때문에, 전류가 5옴 저항을 지나면서 전위가 감소하게 되고 그 감소한 만큼의 전압이 Vc로 나타나는 것입니다.

Answer 4

안녕하세요. 서인엽 전문가입니다.

전압강하라는 건, 전기가 저항을 통과할 때 전압이 줄어드는 걸 말해요. 쉽게 말하면, 전기가 저항을 지나면서 전압이 떨어지는 거죠.

"5옴에서의 전압강하"라는 말은, 그 5옴 저항을 통과하면서 전압이 얼마나 줄어드는지를 나타내는 거예요. 그래서 VC가 5옴에서의 전압강하를 의미하는 거죠

답변이 도움되길 바랍니다
