지멘스 아날로그 감지기 베이스 송배선식으로 결선 방법좀 알려주세요

Question

지멘스 아날로그 감지기 베이스 송배선식으로

처음 보는 베이스고 안해본거라 어렵네요 내일 해야하는데 직원이 설명 살짝해줬눈데 이해가 안되서요

•

Answer 1

안녕하세요. 조일현 전문가입니다.

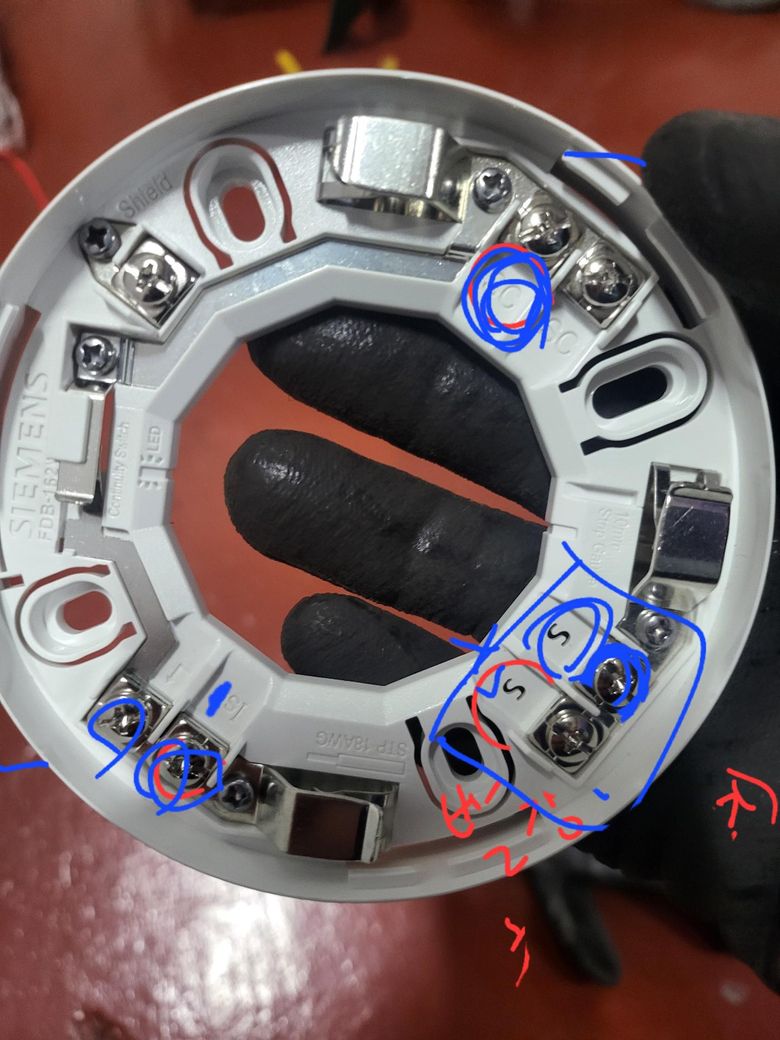

관련 사진은 송배선 방식으로 결선이 가능합니다.

p1,2 단자는 전원 입력 및 출력선이 연결되는 단자이며 p1은 입력 전원선+와 출력 전원선+를 함께 연결하며

p2는 입력 -와 출력 -를 함께 연결합니다.

s1,2는 신호 입력 및 출력선이 연결되는 단자이며,s1는 입력 및 출력 신호선 +를 함께 연결하며,

s2는 입력 및 출력 - 선을 함께 연결합니다.

15/16단자는 리포트램프 (원격 표시) 연결에 사용되며 15단자는 리모트램프 전원 +에 연결하며

16단자는 리모트램프 전원 -에 연결합니다. 리모트램프를 설치하지 않는다면 비워두면 됩니다.

.

Answer 2

안녕하세요. 조규현 전문가입니다.

지멘스 아날로그 감지기의 베이스를 송배선식으로 결선할 때는 먼저 송신기(Transmitter)와 배선 시스템이 어떻게 구성되는지 반드시 확인하는 것이 중요합니다. 기본적으로 송배선식은 두 개의 전선을 사용해 센서 신호를 전송하는 방식으로, 4~20mA 전류 신호를 이용해 감지기와 제어기 간 아날로그 신호를 전달합니다. 감지기 베이스의 단자를 살펴보면 일반적으로 전원과 신호선이 구분되어 있으니, 배선도 상에서 송신기(+), 송신기(-) 단자에 맞춰 전선을 연결하는 것을 권장합니다.

구체적으로는 감지기 베이스의 지정된 송신기 출력 단자에서 4~20mA 신호가 발생하므로, 이 선을 제어 장치의 입력 단자에 연결하고, 반대쪽은 공통선(접지 또는 음극)에 연결하여 회로를 완성해야 합니다. 동선 연결 시 배선의 극성을 정확히 맞추는 것이 중요하며, 접지 및 절연 상태도 함께 확인해 주십시오. 결선 전에 지멘스 제품 매뉴얼과 배선도를 꼼꼼히 숙지하시고, 가능하면 시험 장비로 신호를 점검하는 절차를 거치면 안전하고 정확한 설치가 될 것입니다.

참고 부탁드립니다.

Answer 3

안녕하세요. 박준희 전문가입니다.

모델명과 함께 설치매뉴얼을 봐야 정확한 배선방식이 설명될거 같습니다. 지금의 사진만으로는 배선방식은 대부분 추측에 불가하죠.

감사합니다.
