블랙박스 전원선연결에 대해 문의 합니다

Question

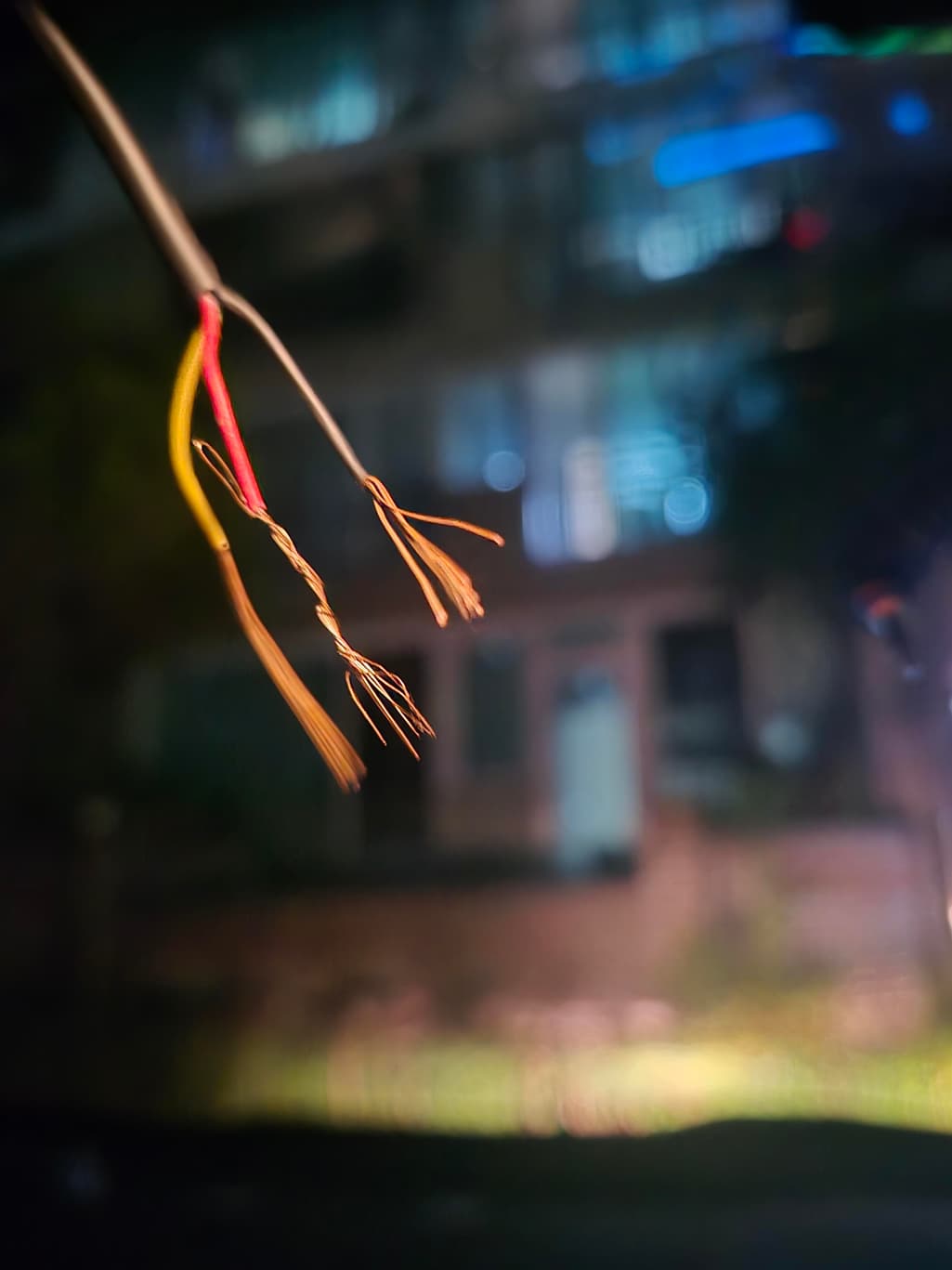

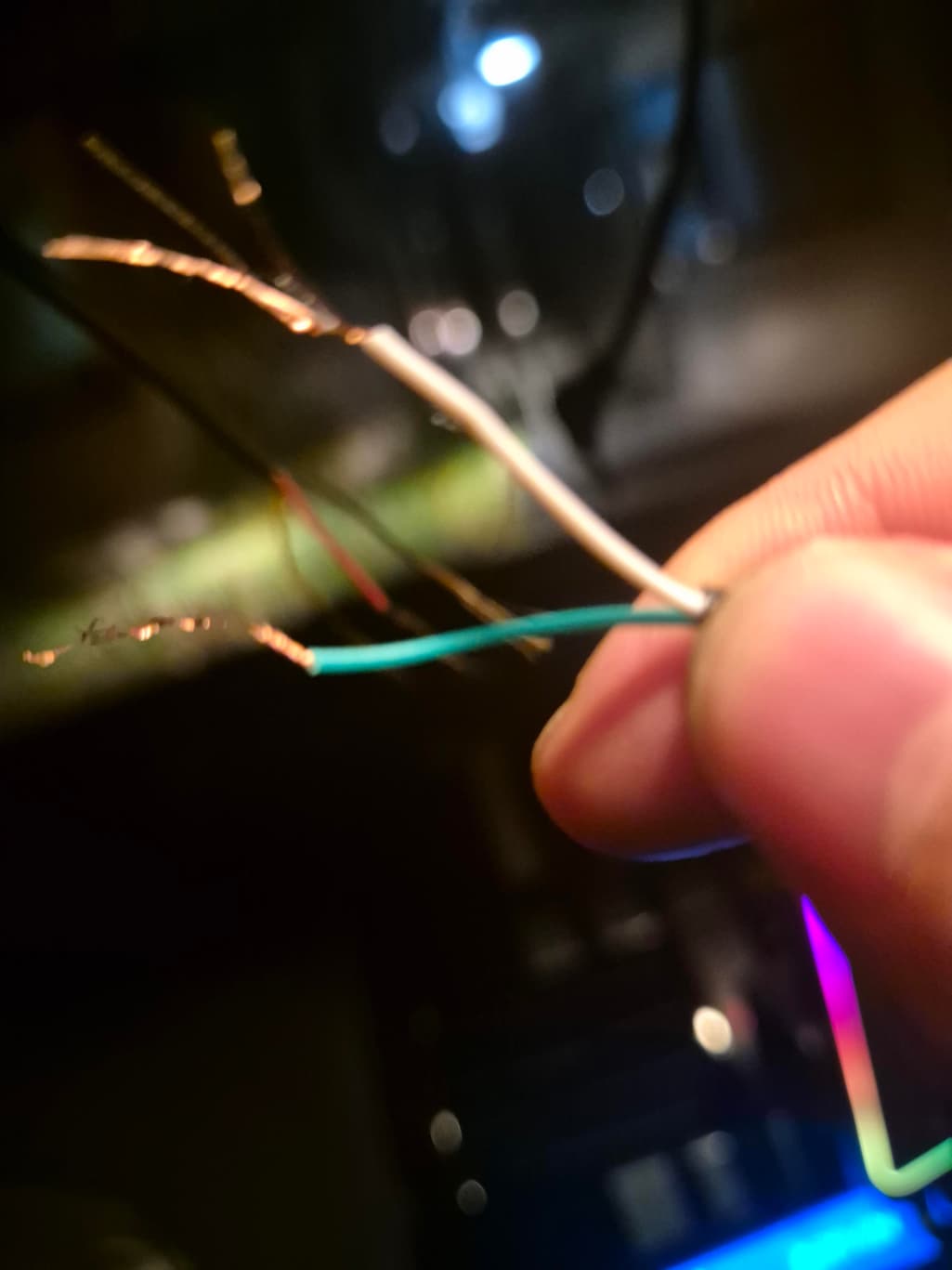

기존선을 절단히여 새 블박선과 연결하려는데 기존은 3선이고 새 선은 중국산으로 2선입니다 기존은 검빨노 이고 중국산은 녹흰색입니다 고수님 부탁드려요

•
•

Answer 1

녹색선이 +이고 흰색선이 -인 것 같습니다

기존에 가지고 계시던 검정색 선과 녹색선을 연결하시고

빨간색과 흰색선을 연결해서 플러스와 마이너스 이어주세요

노란색 선은 그라운드 같은데 일단 연결하지 마시고

제가 말씀드린대로 했을 때 작동이 되는지 확인해보시기 바랍니다

Answer 2

안녕하세요. 박준희 전문가입니다.

이왕이면 3선이면 좋을텐데요.

중국산은 접지가 없는 2선 국산은 접지포함된 3선인거 같습니다.

회로를 봐야겠지만 검빨과 녹흰을 연결하면 되겠네요.

Answer 3

안녕하세요. 김재훈 전문가입니다.

블랙박스 전원선 연결 시, 각 선의 기능을 정확히 파악하는 것이 중요합니다. 기존 3선은 보통 검은색(접지, GND)빨간색(배터리 전원, 상시 전원)노란색(ACC, 시동 전원)일 가능성이 높습니다. 반면, 중국산 2선은 녹색(배터리 전원)과 흰색(접지)일 가능성이 큽니다. 이 경우 기존의 검은색 선은 흰색과, 빨간색 선은 녹색과 연결하시면 됩니다. 다만 노란색 ACC선은 중국산에는 없으므로 시동과 연동되는 기능은 사라질 수 있습니다. 연결 전 반드시 테스터기로 전압과 선의 기능을 확인하고 연결 후 절연 테이프로 잘 마감해 안전을 확보하세요.

Answer 4

안녕하세요. 강세훈 전문가입니다.

자동차 수리쪽으로 물어보시는 편이 나을 것 같습니다만, 전기적으로 말씀드려보면 전원선이 두가닥 들어가는 것 같습니다. 1개는 어떠한 제어 신호선 인 것 같습니다. 블랙박스 모델명 알려주시면 조회한 후에 알 것 같기는 합니다. 감사합니다.
