주택 대문 개폐기 + 무선 제어장치의 전기 배선 관련 질문입니다.

Question

안녕하세요.

지금 살고 있는 단독 주택에 AC 220V 를 사용하는 대문 개폐기(문열림 버튼 누르면 지이잉 소리남)와 이를 위해 대문 개폐기에 연결된 비디오폰 + 대문 초인종이 설치 되어있습니다. 대문 개폐기는 밖에서 들어올때 열쇠로 열어서 들어올수도 있는데 최근 이걸 열쇠 없이 무선으로 제어할 수 있는 방법을 찾던 와중 큰 비용과 공사 없이 Sonoff 같은 Wifi 무선 제어장치를 연결해 외부에서 스마트폰으로 인터넷을 통해 신호를 쏴주면 대문 개폐기의 회로가 닫혀(버튼을 누르듯이) 0.5초간 눌림 버튼이 활성화되는 방식으로 개조하신 분의 글을 찾게 되었습니다.

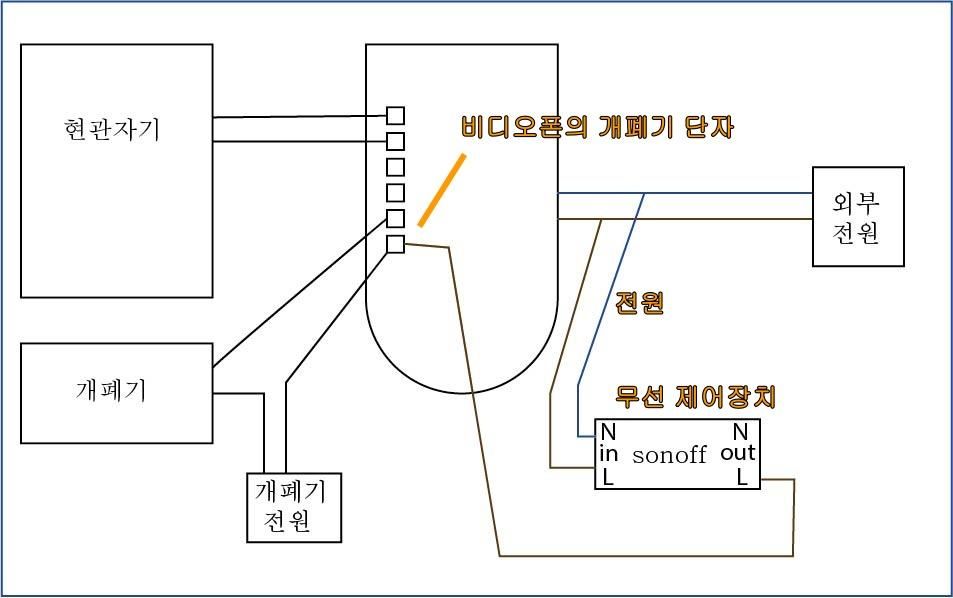

그분이 올리신 전기 결선도는 스샷으로 첨부했습니다.

여기서 제가 짧은 전기 지식이나마 이해를 해보려고 했는데 도저히 이해가 되질 않는 부분이 있어서 질문드립니다. 스크린샷을 보면 모기인 비디오폰 (스샷 한가운데)에 개폐기와 연결되는 2개의 배선 단자가 있고, 문열림 버튼을 누르면 이 2개의 단자가 연결되어 전기가 흐르면서 개폐기가 작동하는 간단한 원리인건 이해를 했는데 우측 아래에 Sonoff(무선으로 신호를 주면 전기가 흐르는 장치)를 연결하는 배선을 보면 장치의 작동을 위해 in 부분에 220V 전원의 활선(L) 과 중성선(N) 을 연결해주고 신호를 받으면 전기를 보내기 위해 out 의 활선(L) 부분이 개폐기의 두 단자중 아래쪽에 연결되어있습니다. 근데 저 배선도대로라면 Sonoff 에서 전기를 쏴주더라도 개폐기 단자 2개의 회로가 닫히지 않아서 작동을 안하는게 맞는게 아닌가요? 제 생각에는 Sonoff 의 out L 배선은 개폐기 2개의 단자중 위에 것에 연결되어야 Sonoff 에 신호가 오면 활선을 통해 220V AC 전기가 개폐기로 들어가서 작동을 하는게 맞는게 아닌가 싶은데 어떤게 맞는건지 궁금해서 질문 남깁니다.

혹시 몰라 원글의 링크도 첨부하였으니 확인 부탁드립니다. 4년전 글이라 작성자분께 문의를 드리지 못할 것 같아 아하의 고수분들께 조언을 구합니다.

감사합니다.

요약 정보가 없어요.

•

Answer 1

안녕하세요. 조일현 전문가입니다.

첨부된 이미지는 전기를 보내는 역할이 아니라 단순히 스위치 역할을 한다고 볼 수 있습니다.

비디오폰의 문 열림 버튼 처럼 단순히 두회를 연결해주는 스위치 역할이며 이 방식은 개폐기에 별도의 전원을 연결하지 않고 기존 비디오폰 회로를 이용하여 무선으로 제어하는 효율적인 방법이라고 볼 수 있겠네요.

또한 배선도에 L out과 N out으로 표시된 것은 일반적으로 전자기기의 출력 단자를 표기 하기 때문입니다.

Answer 2

안녕하세요. 조규현 전문가입니다.

대문 개폐기의 작동 원리는 문열림 버튼이 연결한 두 단자 사이의 회로가 닫히면서 전기가 흐르고, 이 신호로 개폐기가 동작하는 구조로 되어 있습니다. Sonoff 무선 제어장치의 경우 220V AC 전원 입력(L, N)과 신호 출력(out L)을 가지고 있는데, 출력 단자에서 220V 전원을 직접 개폐기 단자 사이에 연결하는 방식이 아니라 단자 두 개를 단락해주는 역할을 해야 합니다. 즉, 개폐기 단자 중 하나에 Sonoff 출력선(L)을 연결하고, 다른 하나는 개폐기의 공통 단자 또는 중성선과 연결되어 회로를 닫는 형태여야 개폐기가 정상 작동합니다.

만약 Sonoff 출력이 개폐기 단자 중 한쪽에만 연결되고 다른 쪽과 연결되지 않으면 회로가 완성되지 않아 개폐기가 동작하지 않는 것이 맞습니다. 정리하면 Sonoff의 출력 스위치 기능은 두 단자 사이를 단락시키는 스위치 역할을 하므로, 출력 단자를 개폐기 두 단자 중 한곳과 연결하고, 반대편 단자는 개폐기의 공통선과 연결되어 완전한 회로가 될 수 있도록 해야 합니다. 따라서 배선도를 다시 확인해 Sonoff 출력단자가 개폐기 단자 양쪽에 걸쳐 회로를 닫도록 구성하는 것이 적절합니다.

참고로 무선 제어장치를 연결할 때는 220V AC 취급에 따른 안전사고 예방이 매우 중요하니, 전문 전기기술자의 도움을 받으시는 것을 권장합니다.

참고 부탁드립니다.
