마이크 만드려는데 초보라 모르겠어요..!

Question

망가진 마이크에서 마이크 캡슐을 따로 얻게 되었습니다.

그래서 이걸로 마이크를 만드려고 합니다.

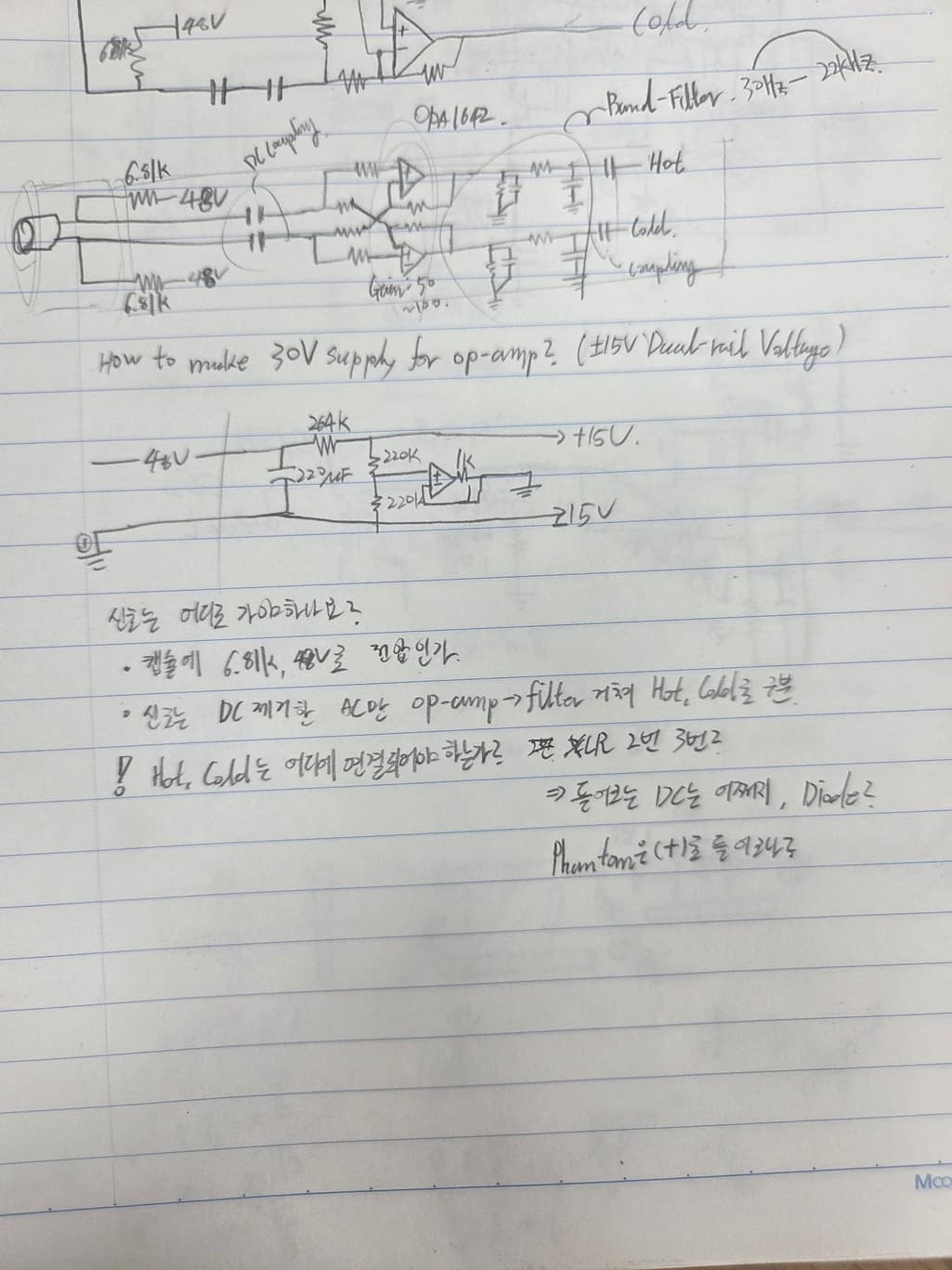

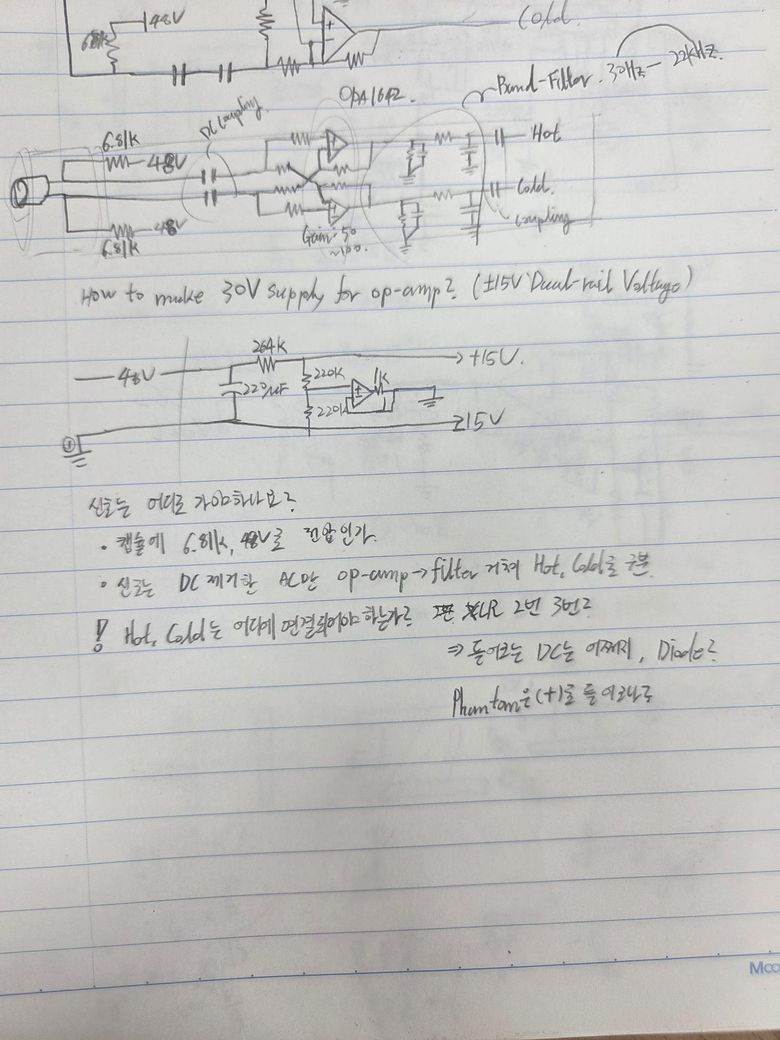

콘덴서 마이크라 팬텀파워를 인가하고, op-amp로 신호를 증폭한다는 생각이긴한데,

op-amp에 어떻게 전원을 공급할지, 증폭된 신호는 또 어째야하는지 전혀 모르겠습니다 ㅠㅠ

도와주세요

•

Answer 1

안녕하세요. 조규현 전문가입니다.

마이크 캡슐을 이용해 새로운 콘덴서 마이크를 제작할 때 팬텀 파원을 안정적으로 공급하는 것이 우선입니다. 팬텀 파워는 일반적으로 48V DC를 사용하며, 이를 캡슐에 인가하여 전하를 유지하게 만듭니다. Op-amp를 사용할 경우, 보통 ±9V 또는 ±12V의 양전원 공급이 필요하며, 이를 DC 전원 어댑터나 배터리로 구성해 안정적인 전압을 인가해야 합니다.

증폭된 신호는 일반적인 오디오 신호이므로 후단에 오디오 인터페이스나 믹서, 혹은 앰프에 연결하여 신호를 처리할 수 있습니다. 신호의 품질을 높이기 위해 전원 및 접지 설계에 신경 쓰고, 노이즈를 최소화하는 레이아웃과 차폐도 중요합니다. 기초 전자 회로도를 참고하여 팬텀 파워 공급 회로와 op-amp 증폭 회로를 구성하고, 샘플 테스트를 병행하며 개선해 나가시길 권합니다.

참고 부탁드립니다.

Answer 2

안녕하세요. 강세훈 전문가입니다.

마이크는 음파를 전기 신호로 바꾸는 센서의 역할을 한답니다.

노이즈 제거는 잡음 필터, 방향성 마이크, 또는 잡음 억제 기술을 활용하면 좋습니다.

마이크와 앰프, 스피커는 신호의 증폭과 전달을 이해하고 하시면 도움이 될 것입니다.

Answer 3

안녕하세요. 김재훈 전문가입니다.

콘덴서 마이크 캡슐은 팬텀파워를 받아 내부 FET로 초저전압 신호를 만들어내는데 이 신호는 매우 미약하므로 반드시 프리엠프회로를 거쳐야 합니다 오피앰프 전원은 팬텀파워에서 레귤레이터 전압분해 회로를 통해 ±15V나 ±5V 등 적정 전압으로 변환해 공급하고 출력은 밸런스드 회로로 맞춰 믹서나 오디오 인터페이스에 전달합니다. 즉, 팬텀파워 → 전원 변환 → 마이크 신호 증폭 → 출력단 정합 순으로 구성해야 안정적인 마이크가 완성됩니다.

Answer 4

안녕하세요. 전찬일 전문가입니다.

가장먼저 캡슐이 일렉트릿 2선짜리 소형콘덴서인지 외부편극형 인지 부터 확인해보세요. 일렉트릿이면 48v를 바로 걸면 고장나니 팬텀 48v는 전원만 추출해서 캡슐엔 2~10v 정도를 저항을 통해 가볍게 바이어스 해주고 신호는 커플링 캐패시터를 거쳐 프리엠프로 보내면 됩니다.
가장 쉬운 방법은 모듈을 사서 조립하는 방식을 추천합니다. 팬텀파워 to 일랙트릿 변환 모듈 또는 마이크 프리 앰플 모듈을 사면 됩니다. 연결 순서는 마이크 캡슐 - 모듈입력 - 모듈 출력 - 도이도 인터페이스 케이스만 씌워주면 웬만큼 동작합니다

Answer 5

안녕하세요. 조일현 전문가입니다.

해당 사진의 내용으로 마이크를 만드려면 48v 팬텀 파워를 오피앰프용 듀얼 파워 서플라이로 변환하고 마이크 캡슐의 신호를 오피앰프로 증폭하여 밸런스 신호로 변환한 다음 xlr 3핀 커넥터로 출력해야 합니다.
