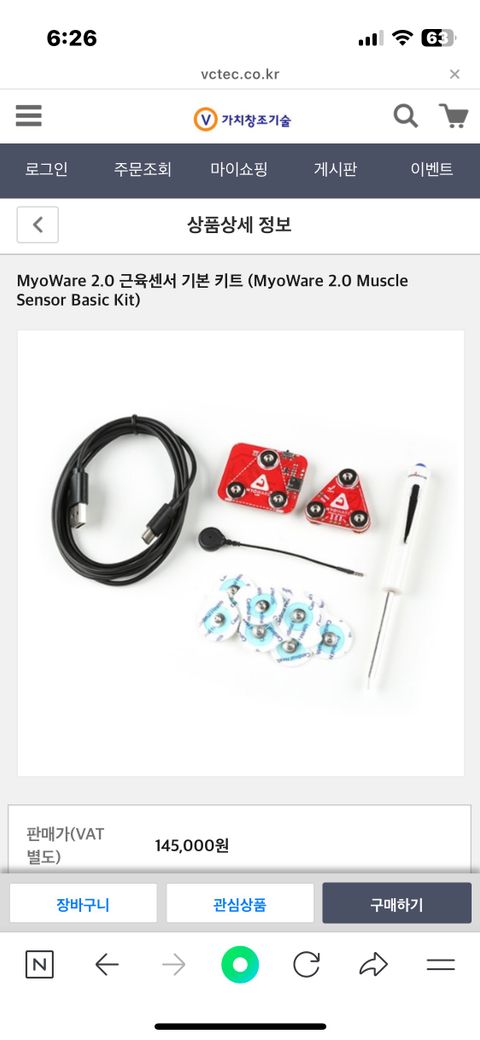

Myoware 근전도 기본 세트 어떻게 사용하나요??

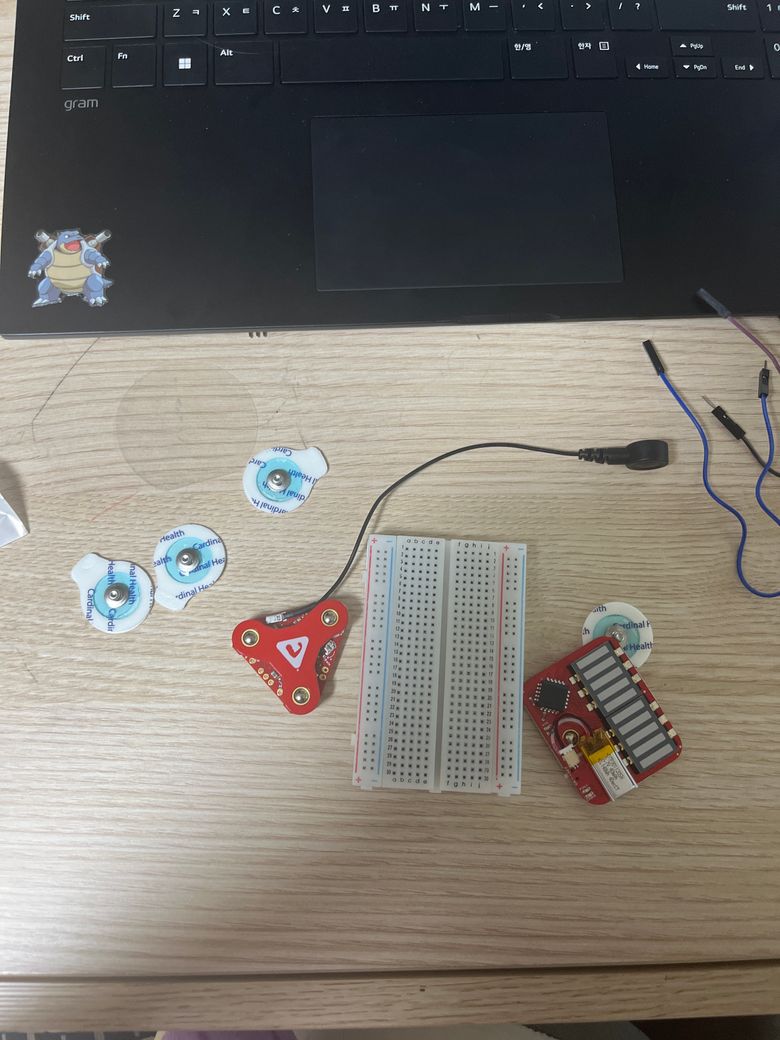

지금 led 쉴드는 어떻게 사용하는지 알것같은데 근육 센서는 어떻게 아두이노랑 연결하는건가요???? 혹시 사용해보신분 있으신가요??? 진짜 너무 간절합니다

1개의 답변이 있어요!

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    MyoWare 2.0 Muscle Sensor에는 3개의 핀 또는 4개의 핀이 존재합니다.

    MyoWare 센서의 전원을 공급하는 VCC(VIN)에 아두이노 5V를 연결하며, 접지 GND 아두이노에 연결합니다.

    OUT(SIG)는 출력 핀이며 아두이노 아놀로그 입력 핀 A0,1,2 중 하나를 연결합니다.
