배전반 차단기와 배선 관련문의 합니다

Question

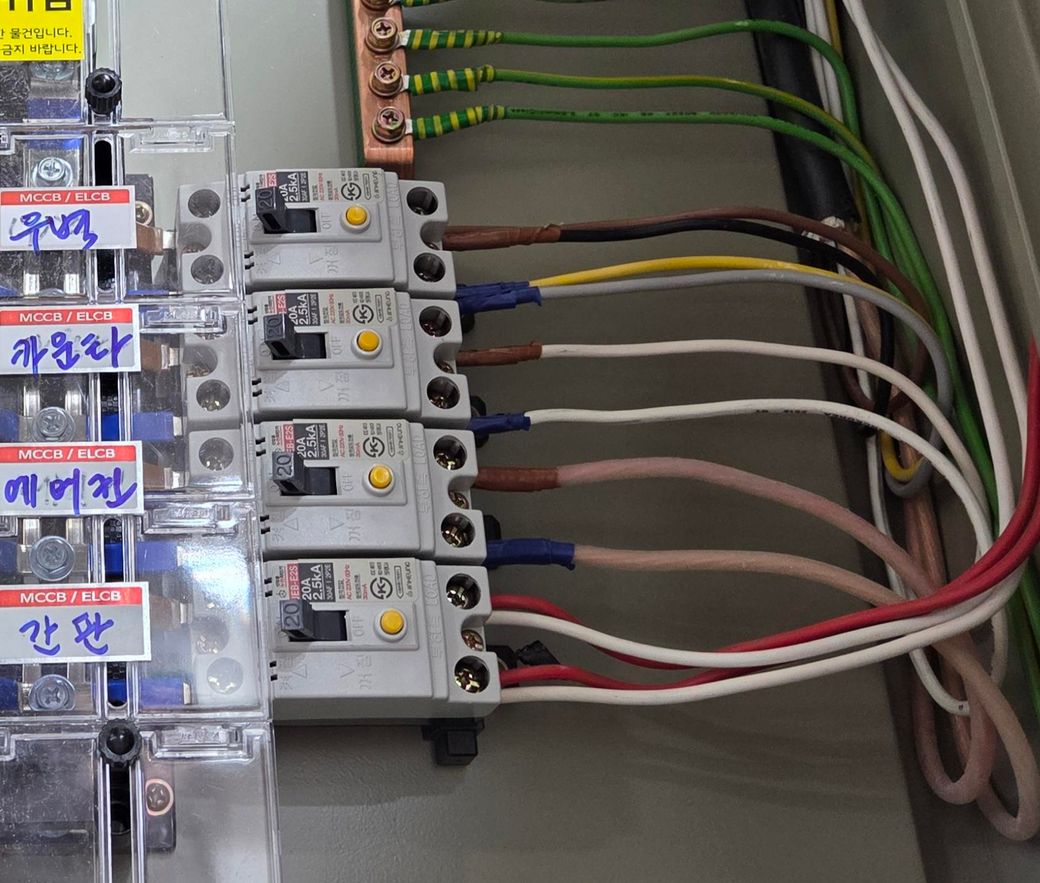

안녕하세요 사진과 같이 배전반이 있는데 최하단에만 전선이 두가닥씩(총 4라인) 연결되어있습니다 괜찮은가요? 안전상 문제없는지 라인 한개씩을 제거하는게 나을까요

감사합니다

•

Answer 1

안녕하세요. 김준연 전문가입니다.

사실 분리를 하는것이 가장 이상적입니다. 새로운 차단기를 추가적으로 설치하여 연결하는것이 알맞으나해당 라인에서 부하를 많이 사용하지 않고 같이 연결해도 무방한 부하라인이라면 사진과같이 연결하셔도  가능은합니다. 우선 부하체크부터 해보심을 추천드립니다.

Answer 2

안녕하세요. 박준희 전문가입니다.

하나의 차단기에 병렬로 이중결선된거 같은데요.

어떤용도로 되어 있는지 확인해서 용량이 어느정도인지 여부를 확인하셔야 하는데요. 근데 보통은 1부하로만 쓰는게 좋습니다.

감사합니다.

Answer 3

안녕하세요. 김상엽 전문가입니다.

배전반 사진처럼 한 단자에 여러 전선을 물리는 것은 접촉 저항 증가로 발열 위험이 있습니다 . 특히 차단기 단자에 2가닥 이상 연결은 규정 위반 가능성이 있어 분리 결선이나 전용 단자대를 사용하는 것이 안전하며, 장기적으로 화재 예방에 중요합니다.

Answer 4

안녕하세요. 조규현 전문가입니다.

질문자님의 경우 배전반 하단에 두 개의 전선이 각각 연결된 상태는 일반적으로 문제가 아닙니다. 다만 전선의 연결 방식과 전류 분배가 정확하게 이루어졌는지 확인해야 합니다.

전선이 두 개 연결된 경우, 해당 회로의 전류 용량이 충분히 보장되는지 점검해야 합니다. 만약 한 회로에 두 개의 전선이 연결되어 과부하가 발생할 수 있다면, 전선 수를 줄이는 것이 안전상 유리합니다.

하지만 전선 연결 방식이 정확하고, 전류 분배가 균일하게 이루어진다면 추가적인 조치는 필요하지 않습니다. 전기 안전을 위해 전기공사업자와 상담하여 확인하는 것이 좋습니다.

전선 연결 상태는 전기 시스템의 안정성에 직접적인 영향을 미치므로, 전문가의 검토가 필수적입니다.

참고 부탁드립니다.
