안녕하세요. 김준연 전기기사입니다.
포트수는 벨브에 연결된 유체의 출입구 개수 입니다.
위치수는 벨브가 가질수 있는 동작 상태개수를 말합니다.
즉 포트수 (통로수) 유체가 흐를수 있는 입 출구 개수를 의미하는데요

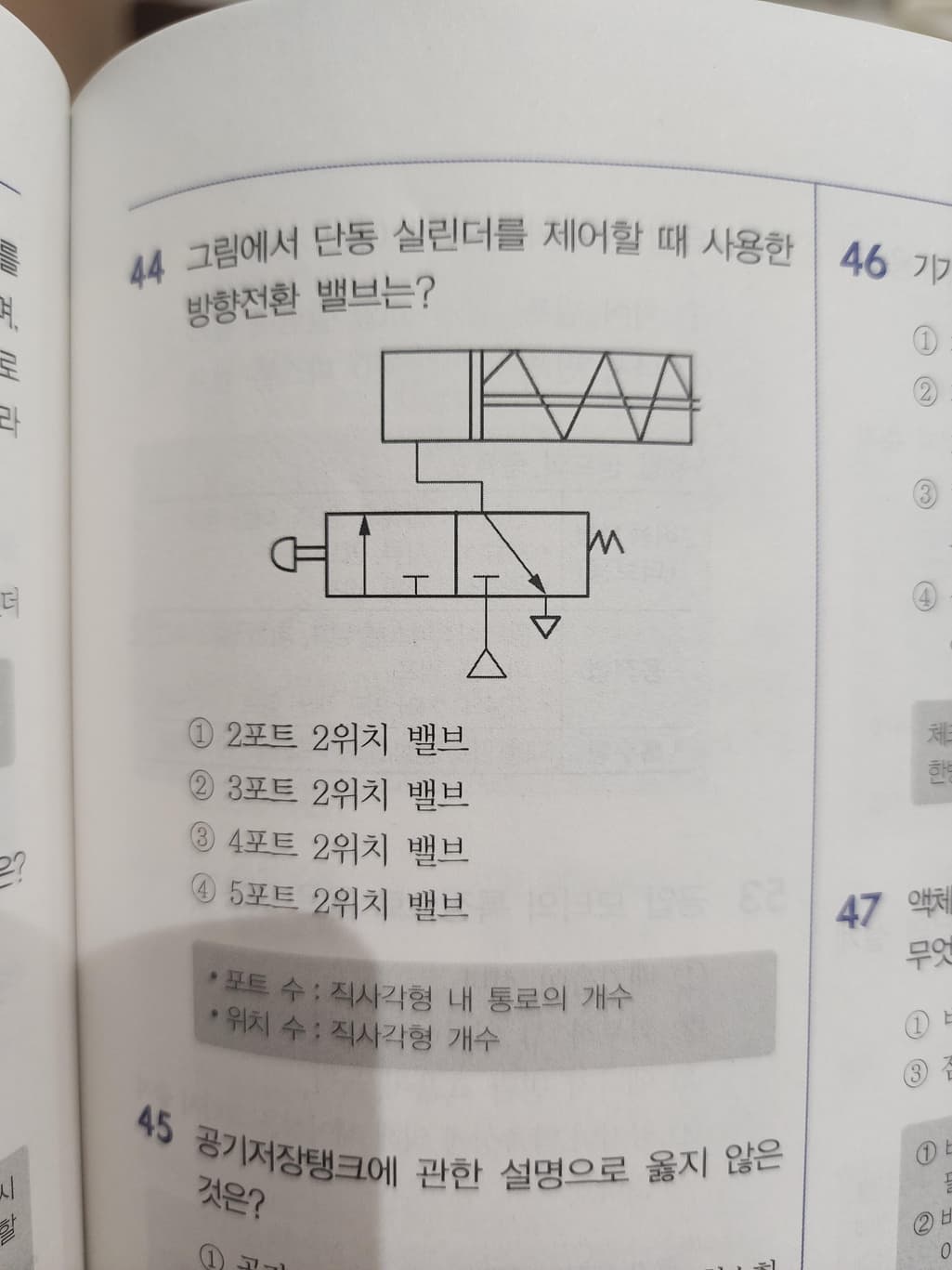

그림에서 주어진 문제 처럼 직사각형 내부에 연결된 포트 개수를 확인 할수 있습니다.
3개의 포트(통로)가 확인대고 위치는 입구 출구 배기 포트가 확인 됩니다.따라서 포트수 3개이며 직사각형이 2개 존재하므로 2위치 벨브 로 보입니다.
정답은 3포트 2위치 벨브가 인것으로 보여집니다.
설비보전기능사 자격증 꼭 합격하시길 응원 합니다.
해당 답변이 도움이 되었으면 좋겠습니다!
