전기전자 BCD-7세그먼드 디코더

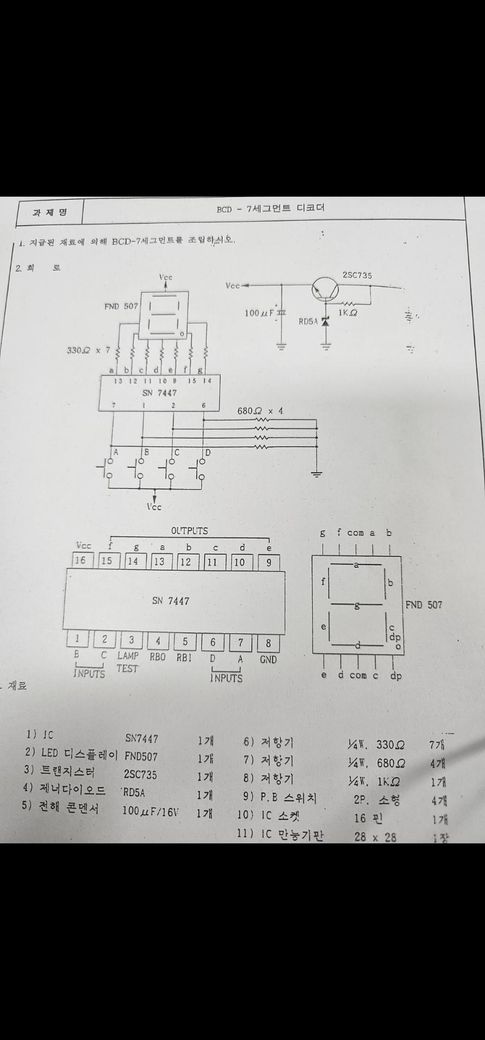

이 회로를 보고 만능기판에 납땜 할수 있도록 회로도를 그려야하는데 어떻게 해야할지 모르겠습니다
혹시 그려주시거나 트렌지스터나 다른 부분들을 어떻게 연결해야할지 설명해주실분 계실까요
2개의 답변이 있어요!
안녕하세요. 김상엽 전문가입니다.
회로도에 따라 SN7447 IC의 각 출력 핀(a~g)을 7세그먼트 (FND 507)의 대응하는 단자에 연결해야 하며, 이때 LED 보호를 위해 330Ω 저항을 반드시 직렬로 구성해야 합니다. 트랜지스터는 공통 단자에 연결하여 전체 전원을 제어하는 스위치 역할을 수행하며, 입력단 A~D에 4비트 BCD 신호를 인가하면 숫자가 정상적으로 표시됩니다.
안녕하세요. 이승호 전문가입니다.
만능기판에 납땜하기 위해서는 회로도를 부품의 물리적 배치 위주로 다시 해석하는 것이 중요합니다. 이 회로는 전원 공급부, 입력 스위치부, 그리고 디코딩 출력부로 나뉩니다.
먼저 전원부입니다. 우측 상단 회로는 안정적인 전압을 만드는 곳입니다. 트랜지스터 2SC735는 정면의 평평한 면을 보았을 때 왼쪽부터 이미터, 컬렉터, 베이스 순서인 경우가 많습니다. 이미터는 전체 회로의 전원이 되고, 컬렉터는 입력 전압에 연결됩니다. 베이스에는 제너다이오드와 1킬로옴 저항을 연결하여 전압을 고정합니다. 전해 콘덴서는 띠가 있는 쪽이 마이너스이므로 반드시 접지에 연결해야 합니다.
입력부는 4개의 스위치로 구성됩니다. 각 스위치의 한쪽은 전원에 공통으로 묶고, 반대쪽은 SN7447의 입력 핀인 7번, 1번, 2번, 6번에 각각 연결합니다. 이때 스위치와 IC 사이 노드에서 680옴 저항 4개를 각각 뽑아 접지에 연결하는 풀다운 구성을 잊지 마세요.
메인 IC인 SN7447은 16번 핀에 전원, 8번 핀에 접지를 연결합니다. 출력부인 9번에서 15번까지의 핀들은 숫자를 표시하는 FND 507의 각 세그먼트와 연결되는데, 이때 330옴 저항 7개를 반드시 중간에 하나씩 직렬로 배치해야 LED가 타지 않습니다. FND 507은 공통 단자를 전원에 연결하는 방식이므로 중앙의 공통 핀을 전원에 연결해 주면 됩니다.
작업하실 때 기판 중앙에 IC 소켓을 먼저 배치하고, 전원 라인을 기판 가장자리에 미리 설정해두면 배선이 훨씬 깔끔해집니다. 납땜 전에 부품들을 기판에 미리 꽂아보며 간격을 조절해 보시는 것을 권장합니다. 트랜지스터의 다리 번호나 FND의 핀 위치는 제품마다 다를 수 있으니 데이터시트를 한 번 더 대조해 보시는 것이 가장 안전합니다.
