전자회로 관련 문제 풀이 부탁드립니다

Question

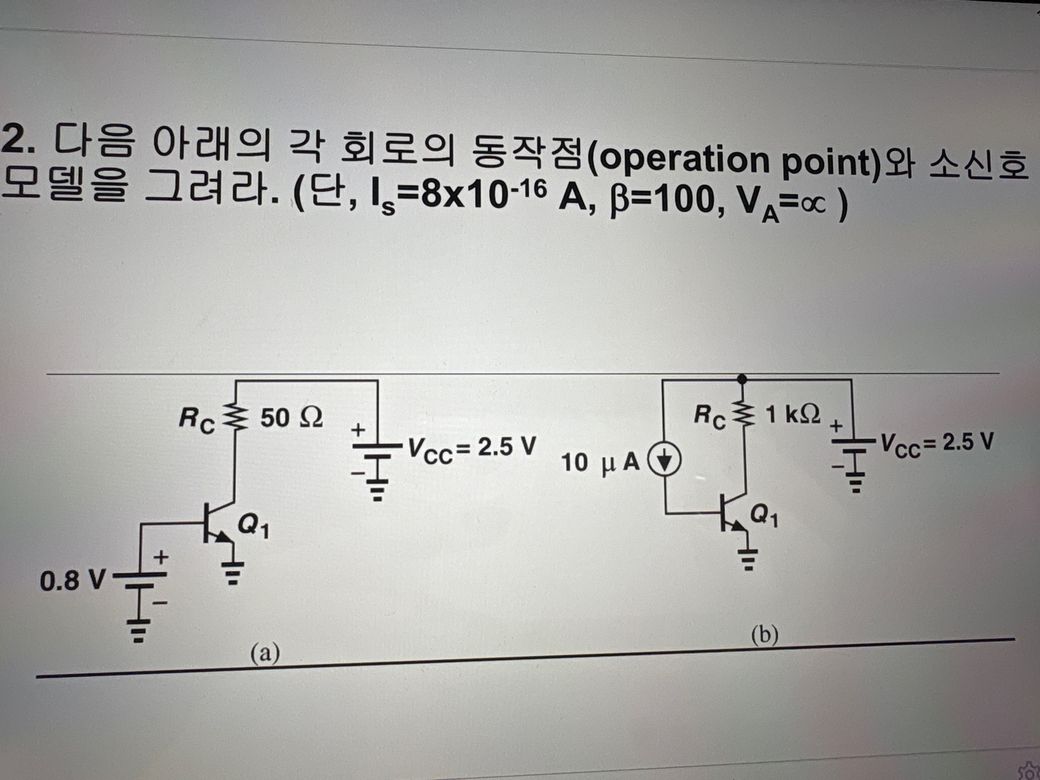

다음 아래의 각 회로의 동작점과 소신호 모델을 그려주세요. 자세한 문제는 사진 참고 부탁드립니다!!!!!!

전자회로

회로이론

•

Answer 1

안녕하세요. 김상엽 전문가입니다.

회로 동작점은 트랜지스터의 전류와 전압이 안정적으로 정해지는 상태입니다. 주어진 Is, β 값을 이용해 베이스-이미터 전압을 구하고 컬렉터 전류를 계산한 뒤, 컬렉터저항 Rc와 Vcc로 컬렉터 전압을 구합니다. 이후 Ic와 Vce값을 이용해 동작점 위치를 판단하고 소신호 모델을 구성합니다.

Answer 2

안녕하세요. 조규현 전문가입니다.

질문자님께서 제공하신 사진을 확인하지 못해 자세한 분석이 어렵습니다. 회로의 구성 요소와 연결 방식, 전압/전류 값 등 구체적인 사항을 알려주시면 동작점 계산과 소신호 모델 도식에 도움을 드릴 수 있습니다.

회로에 사용된 트랜지스터, 저항, 커패시터 등 주요 부품의 종류와 위치를 설명해 주시면 더욱 정확한 분석이 가능합니다.

또한 입력 신호의 주파수 범위나 펄스 전압 등 특수 조건이 있다면 함께 안내해 주세요.

이러한 정보를 바탕으로 회로의 정적 동작점과 동적 응답을 시뮬레이션하여 설명드리겠습니다.

참고 부탁드립니다.
