베어링 외관 상 샤프트가 정중앙이 아닌경우가 정상이라 할 수 있나요?

Question

현장에서

공조기 운영 관리를 하고있습니다만

공조기 휀에서

들어보지 못한 소음이 발생 중입니다.

모터 소음도 아니고

벨트 장력에 의한 소음도 아니고

휀 베어링 자체 소음도 아니고

휀 자체가 쿵닥쿵닥 하는 듯한 소음 발생으로

필터가 막힌것도 아니고

덕트 측 방화댐퍼나 각 댐퍼들이 폐쇄된 상황도 아닙니다

휀 베어링 상태 확안상

무부하측 베어링이 뭔가 좀 이상한데요

플러머 블록 방식의 베어링인데

휀 샤프트가 베어링 케이싱에서 부터 정 중앙이 아닙니다

하자기간이 남아서 공조기 업체 불러도

이 정도 유격은 이상이 아니라는데

도저히 이해가 안되는데요

분명히 뭔가 베어링 내부 이상이 있거나

그에 따른 샤프트 손상이 의심되는데

그런대도 이상이 없다는데

소음은 계속 발생중인데요

이런 경우 어떤 문제를 의심할 수 있나요?

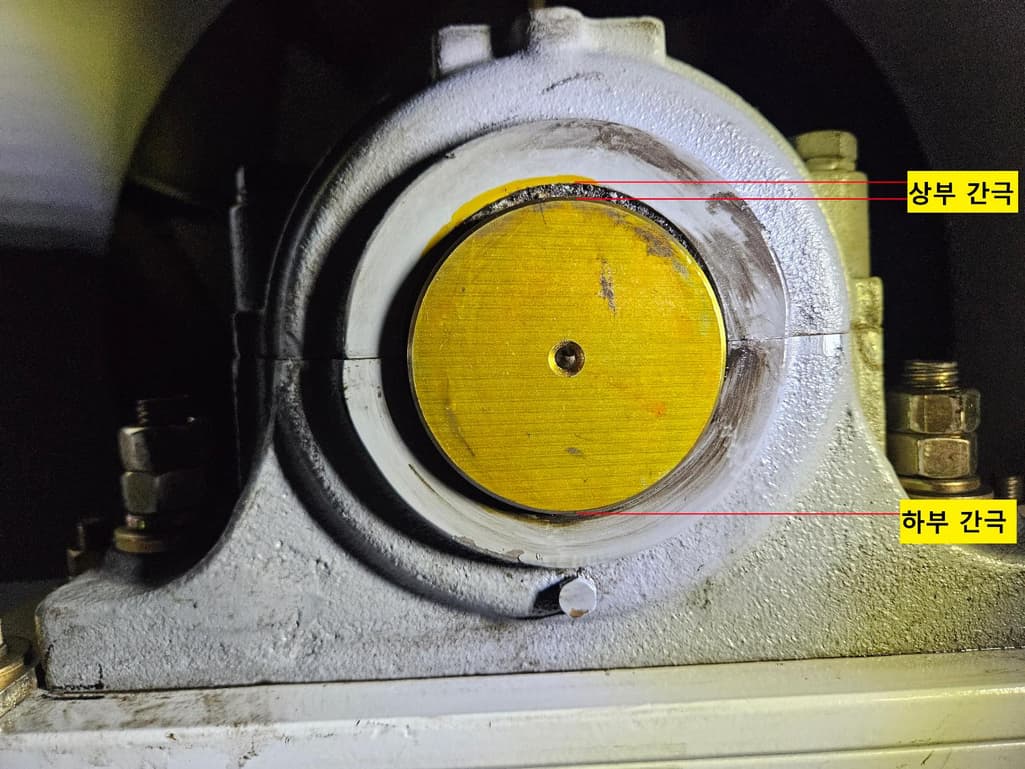

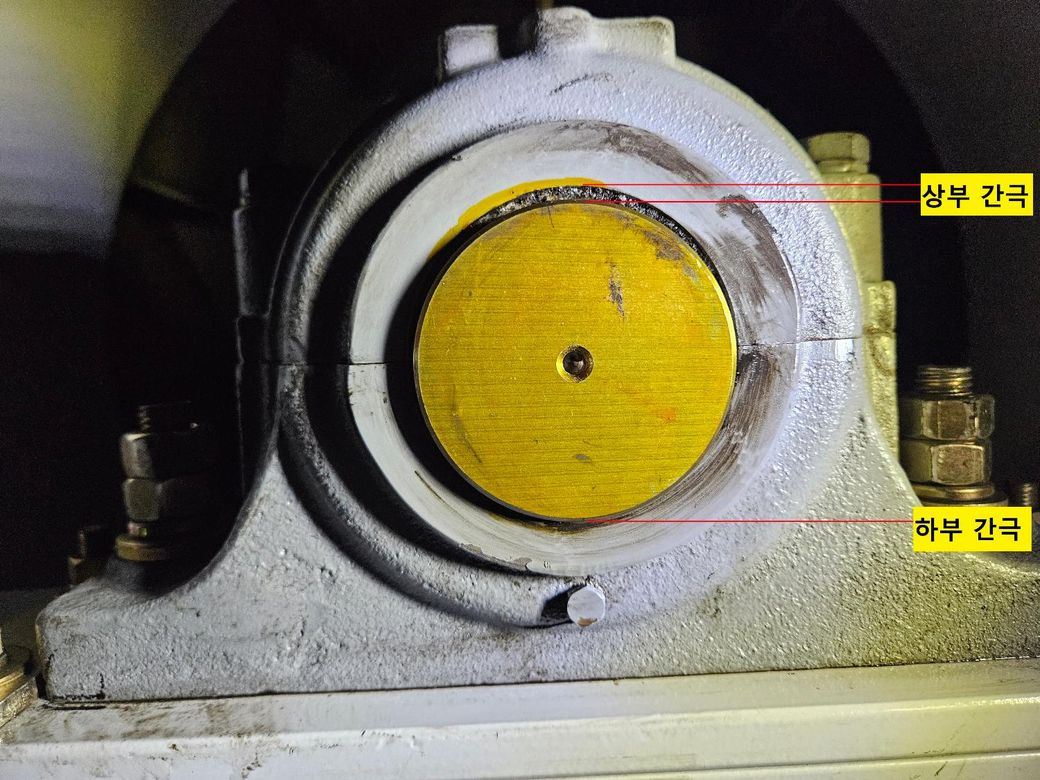

위 사진은 문제가 있는 휀의 무부하 측 베어링이고

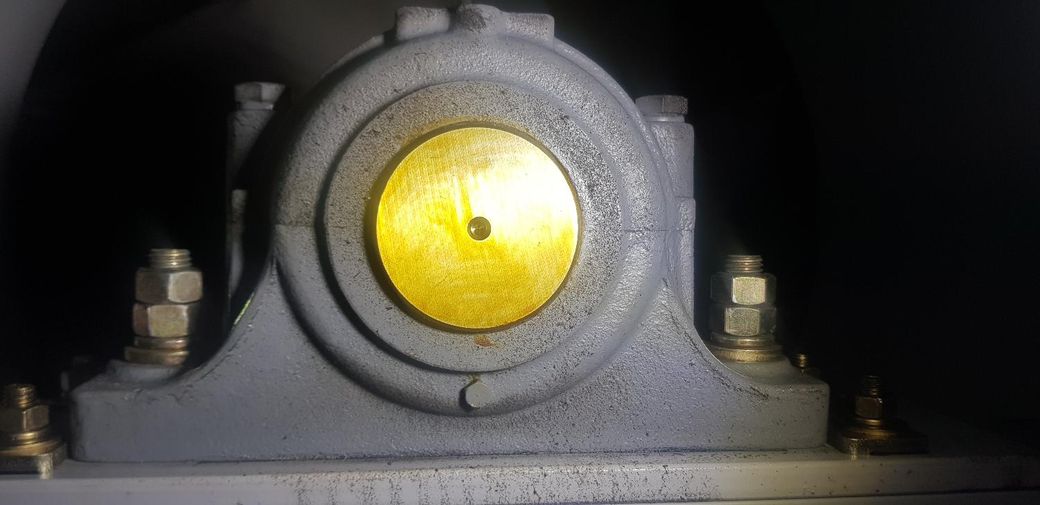

아래 사진은 정상적인 휀의 무부하 측 베어링 사진입니다

•
•

Answer 1

안녕하세요. 서종현 전문가입니다.

공조기휀에서 발생하는 쿵닥쿵닥 소음은 여러원인으로 인해 발생할수있습니다. 베어링의 정렬 불량이나 유격이 문제가될수있으며 이는 샤프트가 베어링 케이싱에서 중앙에 위치하지 않기 때문일수있습니다. 이로인해 비대칭 하중이 발생하고 휀의 진동이증가하여 소음이 발생할수있습니다. 또한, 베어링 내부의 마모나 손상, 윤활 부족도 소음의 원인이 될수있습니다. 업체에서 이상이 없다고 하더라도 정확한 정렬 및 베어링 상태 점검이 필요합니다. 추가적으로 휀 자체의 불균형이나 고정 상태도 확인해야 합니다.

Answer 2

안녕하세요. 조일현 전문가입니다.

샤프트가 베어링 케이싱의 정중앙에 위차하는 것은 정상적입니다.

정중앙에 위치하지 않는다면 베어링 내부 손상이나 마모 및 조립 불량, 하중, 수명 등 영향을 줄 수 있습니다.

육안으로 유격 정도를 판단하여 중앙에서 벗어난 것처럼 보이는 경우는에는 정상적인 유격이라 보기 어렵습니다.

관련 소음으로는 베어링 내부 손상이나 샤프트 휨으로 인해 불규칙한 소음이 발생할 수 있어보이며,

특히 샤프트가 정중앙에 있지 않는 다는 것이 관련 가능성이 높아 보입니다.

또한 베어링 고정 문제, 연결부 풀림, 이물질 낌 등이 소음을 발생시킬 수 있습니다.

전원을 차단하고 휀을 손으로 천천히 회전 시켜 보면서 소음이나 불규칙한 움직을 확인하는 것이 좋습니다.

관련 장비가 하자 기간이 남아 있다면 요구하여 보상 받으시길 바랍니다.

Answer 3

안녕하세요. 김민규 전문가입니다.

회전 시 정중장이 아니라면 편측으로 쏠려서 데미지를 줄 수 있긴 합니다. 하지만 제품에 따라서는 문제가 없을 수 있긴 합니다.
