전기기능사 플리커 타이머 회로 작동원리??

Question

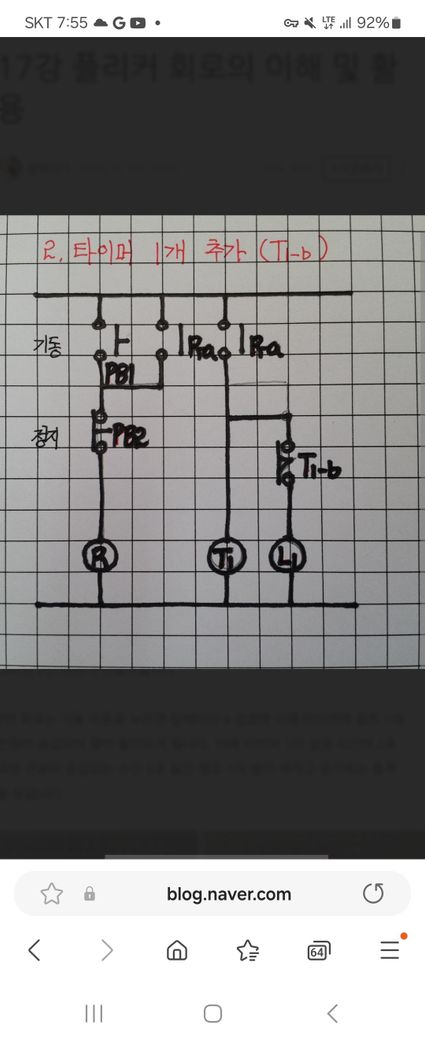

다음 그림에서 pb1을 누르면 릴레이가 여자되어 T1초동안 램프가 켜졌다가 꺼진다고 설명되어있었는데 저 회로는 T1초 후 램프가 켜져야 하는거 아닌가요? 왜 T1초 동안 켜지는 회로인지 궁금합니다

•

Answer 1

현재는 타이머 b접점으로 연결되어 있어서 타이머가 여자되면 L1이 t초 동안 계속 켜져 있다가

t초 후에 타이머 b접점이 a접점이 되면서 L1으로 가는 선이 개방되어

램프가 전원이 들어오지 않아요.
