매립 전선 누전저항측정 하는법을 알려주세요

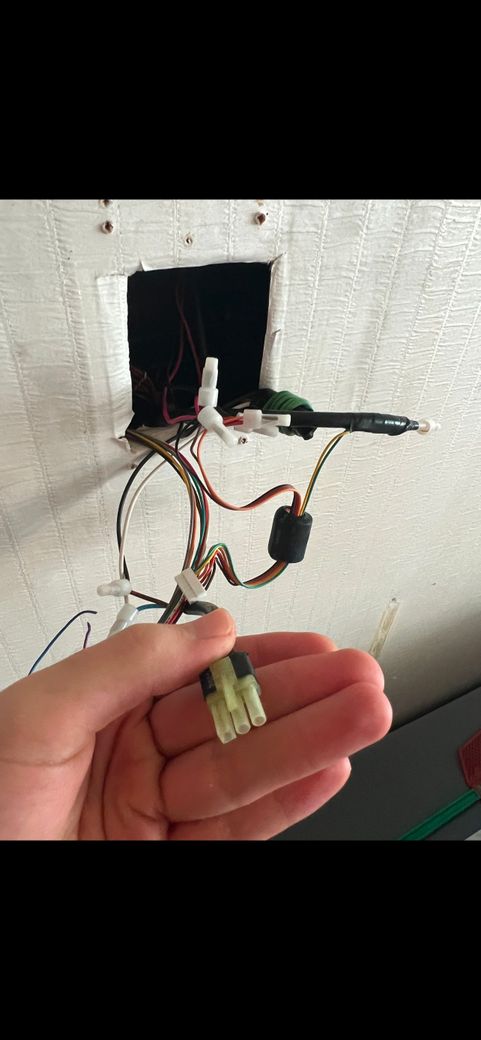

비디오폰이 있던 자리입니다.
비디오폰 분리 후 분전반 누전차단기가 내려가지 않습니다.
위 사진이 비디오폰 전원선으로 추정되는데 해당 커넥터를 메거테스터기로 찍어볼 수 있을까요?
가능하다면 방법을 알려주세요
220v 직결같습니다
1개의 답변이 있어요!
매립 전선의 누전저항을 측정하는 방법은 절연저항계를 사용하여 수행할 수 있습니다.
검은색 리드선은 접지 단자나 전선의 외함에 연결합니다.
만약 접지 단자가 없다면, 전기 공급이 끊기 상태에서 중선선(n)에 연결할 수 있습니다.
빨간색 리드선은 전원선의 금속부에 연결합니다.
절연저항계의 테스트 버튼을 눌러 저항을 측정합니다.
측정된 절연저항이 1메가옴이상이면 적합한 것으로 간주합니다.
비디오폰 전원선이 220V 직결이라면 절연저항 측정 전 전원을 완전히 차단하고 안전을 확보해야 합니다.
메거테스터기를 사용하여 커넥터를 측정할수 있지만, 커넥터의 상태와 전선의 접속 상태에 따라 정확한 측정이
어려울 수 있습니다. 만약 분전반의 누전차단기가 내려가지 않는다면, 전선의 누전이 심각하지 않거나 다른 문제가
있을 수 잇습니다. 이 경우 전기 공사 업체에 의뢰하여 전문적인 점검을 받는 것이 좋습니다.
