하천토목공사 낙차공 하부토공(되메우기) 물량 측정방법
그림에 있는 평면도, 단면도와 같이 하천토목공사시 낙차공-되메우기(하부토공) 산출법 이 궁금합니다,어느부분을 해야하는건지요!
안녕하세요. 박정철 전문가입니다.
하천 토목 공사에서 낙차공의 되메우기 작업은 굴착된 공간에 흙이나 재료를 채우는 과정으로, 정확한 산출이 필요합니다. 제공된 평면도와 단면도를 바탕으로 산출 방법을 설명하겠습니다.

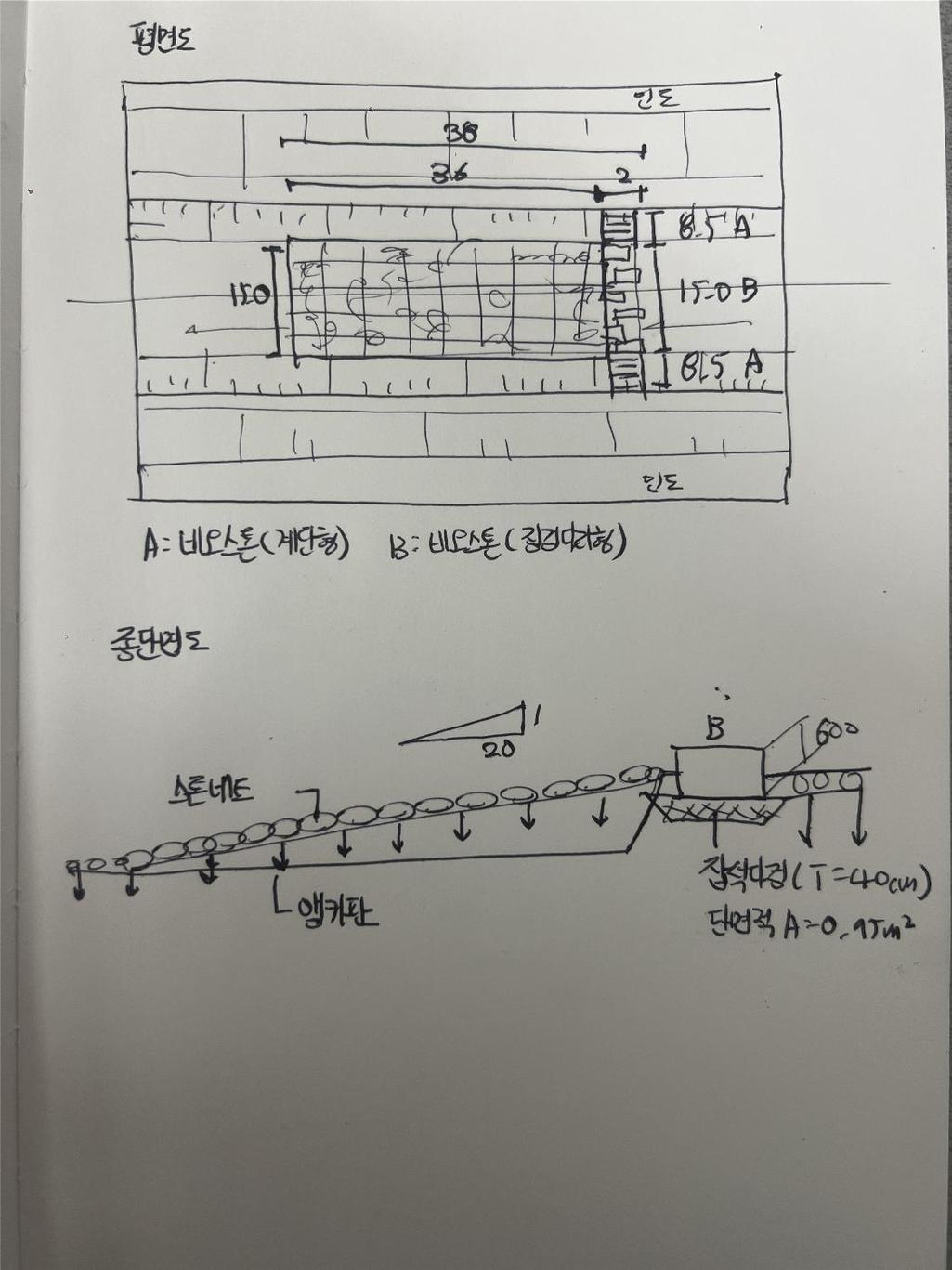

평면도에서 낙차공의 전체 길이와 폭을 확인합니다. A(비산돈)와 B(비산돈)의 치수를 통해 각각의 면적을 계산합니다. 예를 들어, 비산돈의 길이와 폭을 곱하여 면적을 구합니다.
단면도에서 낙차공의 깊이와 경사도를 확인합니다. 경사도는 되메우기 작업 시 중요한 요소로, 경사면의 면적을 계산하는 데 필요합니다. 깊이(예: T=40cm)와 경사 각도(예: 60도)를 확인하여 경사면의 길이를 계산할 수 있습니다. 경사면의 면적은 삼각형의 면적 공식을 사용하여 구합니다.
되메우기 부피
총 굴착량: 낙차공의 전체 굴착 부피를 계산합니다. 이는 평면도에서 확인한 면적에 깊이를 곱하여 구합니다.구조물 부피: 낙차공의 기초와 벽체 등 구조물이 차지하는 부피를 계산합니다. 이 부피는 단면도에서 확인한 치수를 바탕으로 계산합니다.
되메우기 부피: 총 굴착량에서 구조물 부피를 빼서 최종적으로 되메우기 해야 할 부피를 산출합니다.
예를 들어, 평면도에서 비산돈의 면적이 10㎡이고, 깊이가 0.4m라면 총 굴착량은 10㎡ × 0.4m = 4㎥입니다. 구조물 부피가 2㎥라면, 되메우기 부피는 4㎥ - 2㎥ = 2㎥가 됩니다.
이렇게 산출한 부피를 바탕으로 실제 되메우기 작업을 진행하게 됩니다. 각 단계에서 정확한 치수를 확인하고, 설계 도면에 따라 계산하는 것이 중요합니다.
