smps에서 전압 측정은 되는데 왜 불이 안켜질까요

Question

LED와 smps를 슬립링으로 연결하는걸 하고 있습니다

슬립링 1개 붙였을 때 아두이노로 테스트 했더니 불아 들어옵니다

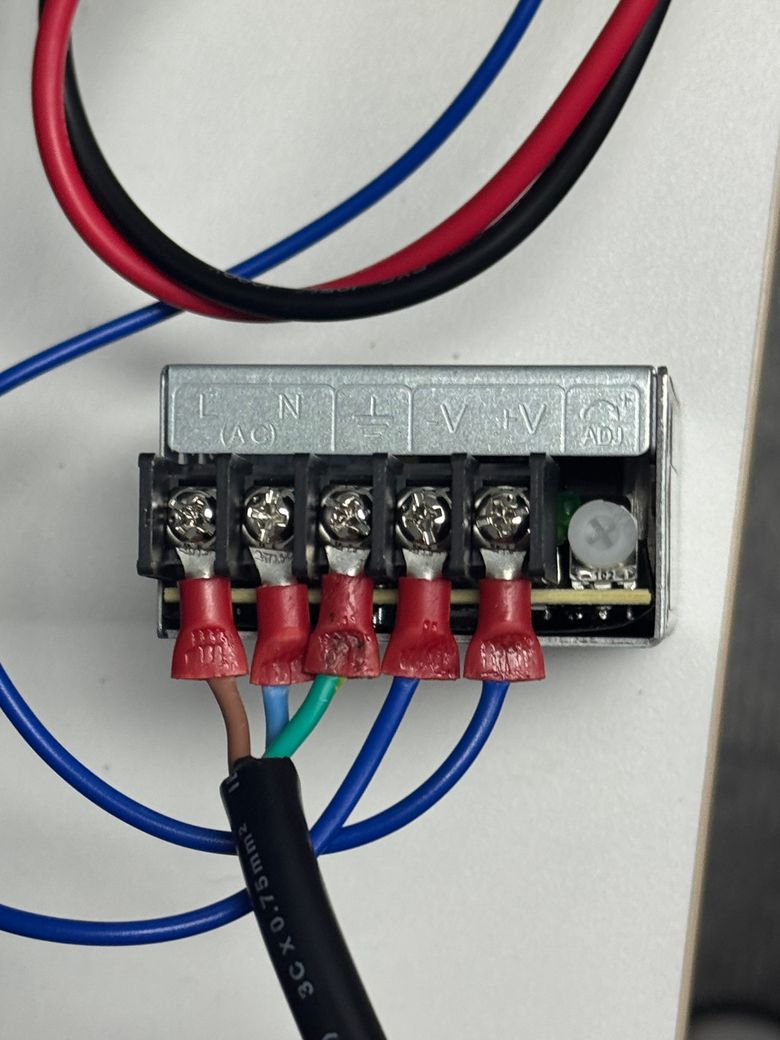

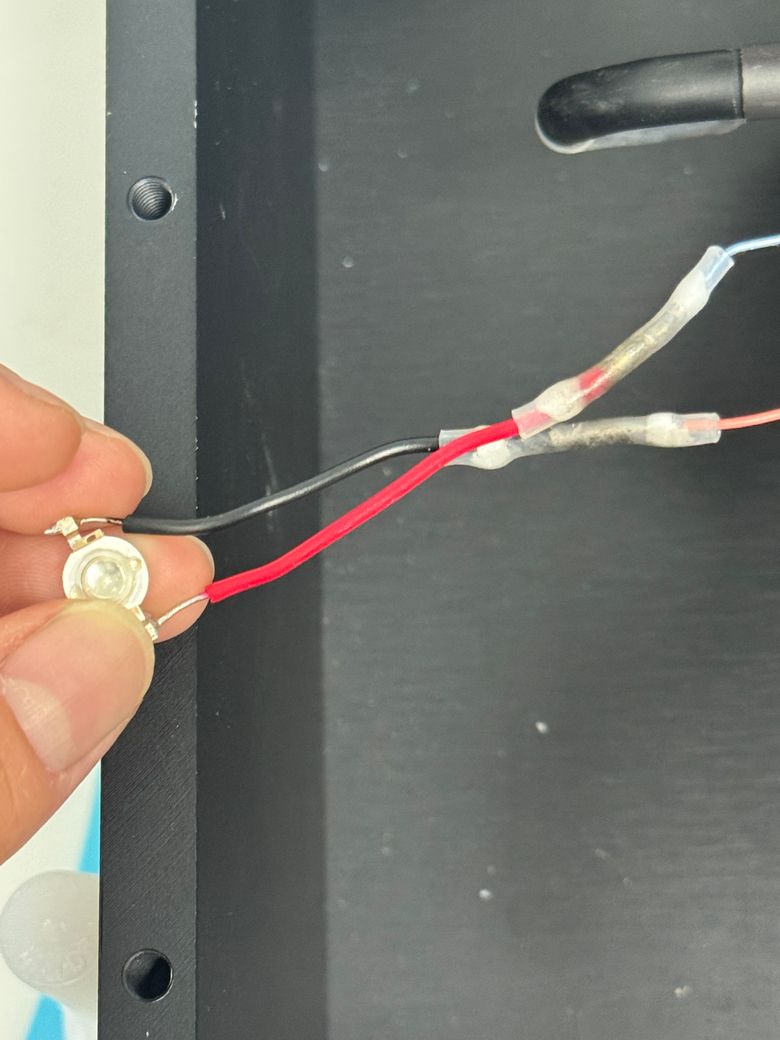

전체 연결해주고 임시 테스트를 하기 위해서 amps V+, V- 쪽에 각각 LED +, LED-를 연결하였는데 1개도 불이 들어오지 않습니다

전압측정기로 V+, V- 양 단 전압 측정시에는 전압이 인가가 되는데

1개도 불이 안들어오고, 전체 불이 들어오지 않는 걸로 보아 smps가 문제인 거 같은데 어떻게 해결해야할까요?

Smps 3.3V 측정되었고 LED 3.3V짜리 병렬 연결이라즈 전압 크기에 대한 문제는 없습니다

모스펫을 사용하지 않아서 전류문제일까요?

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

슬립링의 회전부 및 고정부 접범에서 전류 전달 실패 가능성 높아 보입니다.

슬립링 단독으로 3.3V LED 1개를 연결하여 테스트 해보시고 접점 부위를 알코올로 세척 후 연결해 보시길 바랍니다.

또한 병령 연결된 전체 전류가 용량을 초과할 경우 발생할 수 있습니다.

전압은 존재하지만 전류 공급이 실패하는 현상은 주로 접촉저항 증가와 전류 용량 초과에서 발생합니다.

Answer 2

안녕하세요. 강세훈 전문가입니다.

SMPS에서 전압은 측정되지만 LED가 켜지지 않는 문제는 슬립링의 접촉 불량이 원인일 수 있습니다.

슬립링의 회전부와 고정부의 접점에서 전류가 제대로 전달되지 않을 가능성이 높습니다.

따라서 슬립링에 3.3V LED를 단독으로 연결하여 테스트해보시고 접점 부위를 알코올로 세척해보는 것이 좋습니다.

또한 병렬로 연결된 LED의 전체 전류가 슬립링의 용량을 초과할 경우에도 문제가 발생할 수 있습니다.

전압이 존재하더라도 전류 공급이 실패하는 현상은 주로 접촉 저항 증가와 전류 용량 초과에서 발생하므로 이 점을 확인해보시기 바랍니다.
