이 2개의 원이 겹쳐져 있는 전력 기호의 의미는+그 외

Question

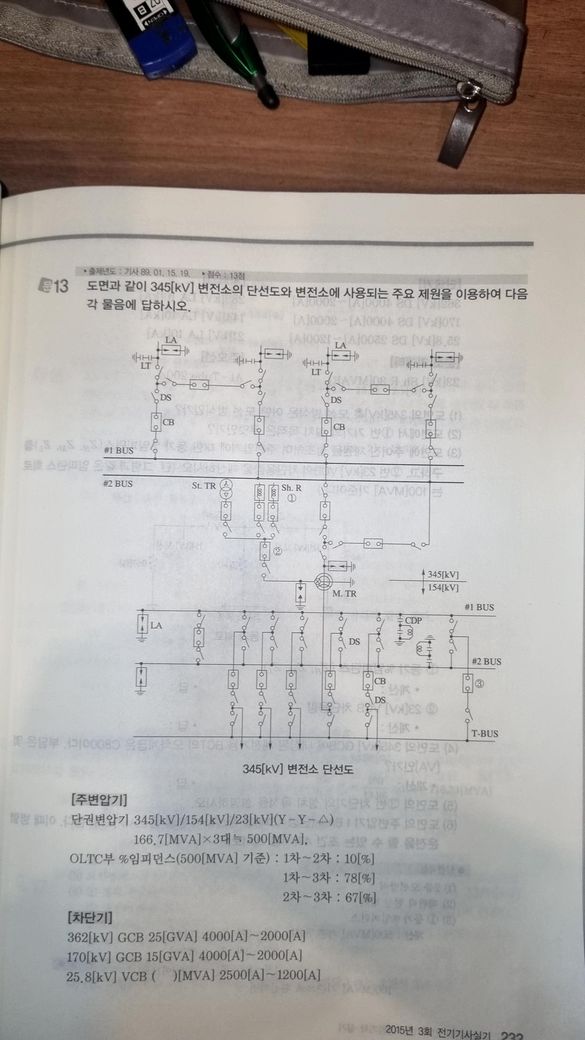

※2번째 사진은 참고용입니다.

전기기사 실기 2015년도 3회 때 나온 문제라는데요.

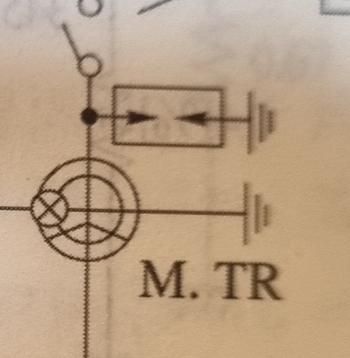

도면에 보면 원 2개가 겹쳐져있고 거기에 조그만 원 하나가 튀어나와 있는 이상한 기호가 하나 있습니다. 이건 뭘 의미하는 걸까요?

그리고 도면 밑에 주요 제원 중에 단권변압기가 적혀있지만 정작 단권변압기는 도면 어디에서 찾을 수 있는지 모르겠습니다. 어디에 있는 걸까요?

요약 정보가 없어요.

•
•

Answer 1

안녕하세요. 안인혁 전기기사입니다.

기호는 모터용 변압기를 나타내는 도면기호입니다.

겹쳐진 원은 변압기의 철심을 의미하고 그 안쪽의 원은 권선을 상징합니다.

그 옆에 삼각형 모양으로 표시된 부분은 결선 형태을 표현하는 경우가 많아요.

도면상에서는 모터에 전원을 공급하기 위한 변압기를 의미하며, 단권변압기는 도면의 주요 전원부 즉,기동회로나 전원 라인 근처 에서 찾을 수 있습니다.
