모스펫 게이트저항과 풀다운저항 연결법 맞나요?

Question

모스펙 연결하는데 저항이 필요없는 줄알았더니 아두이노로 제어하려면 필수라고하는데

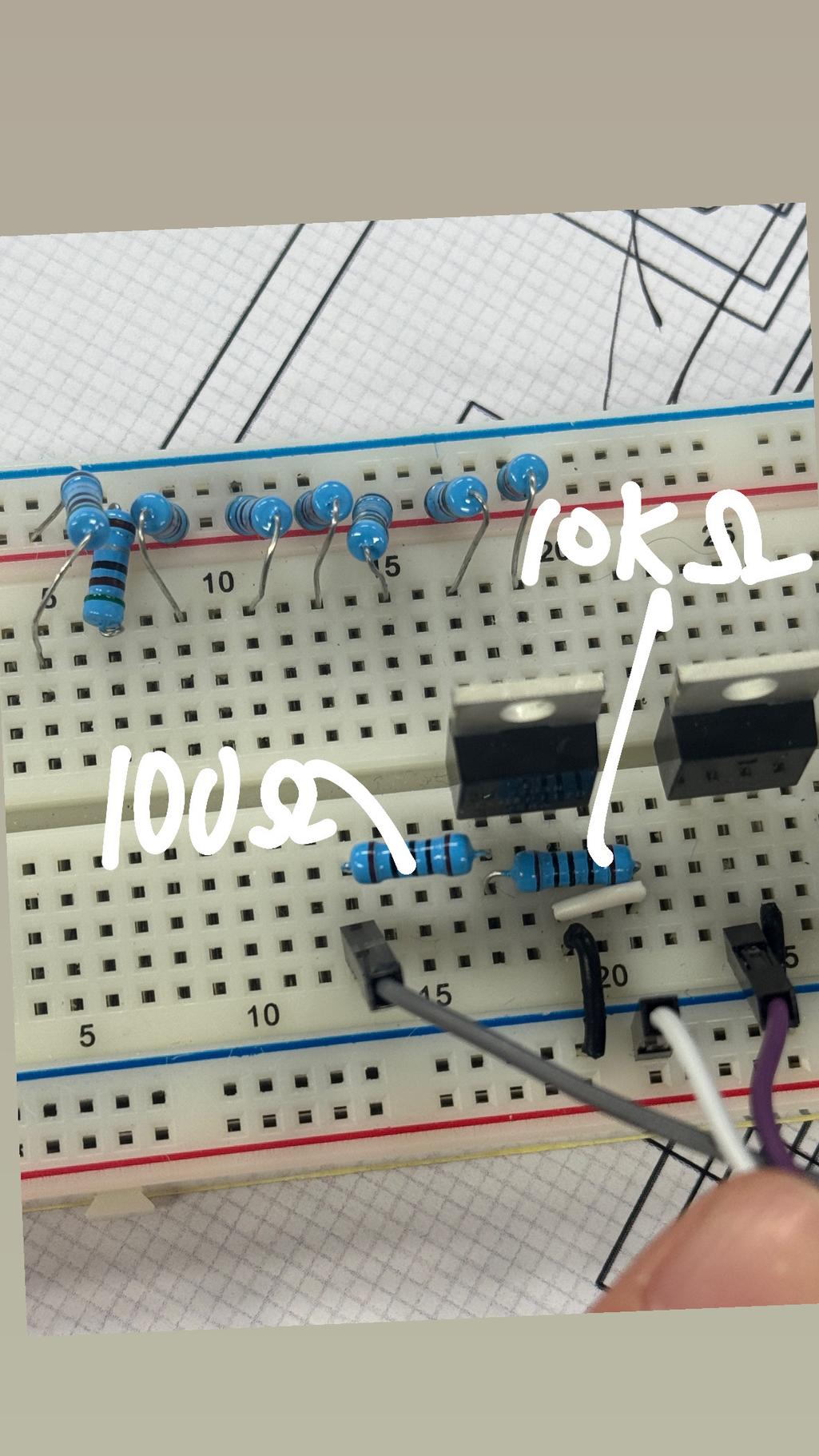

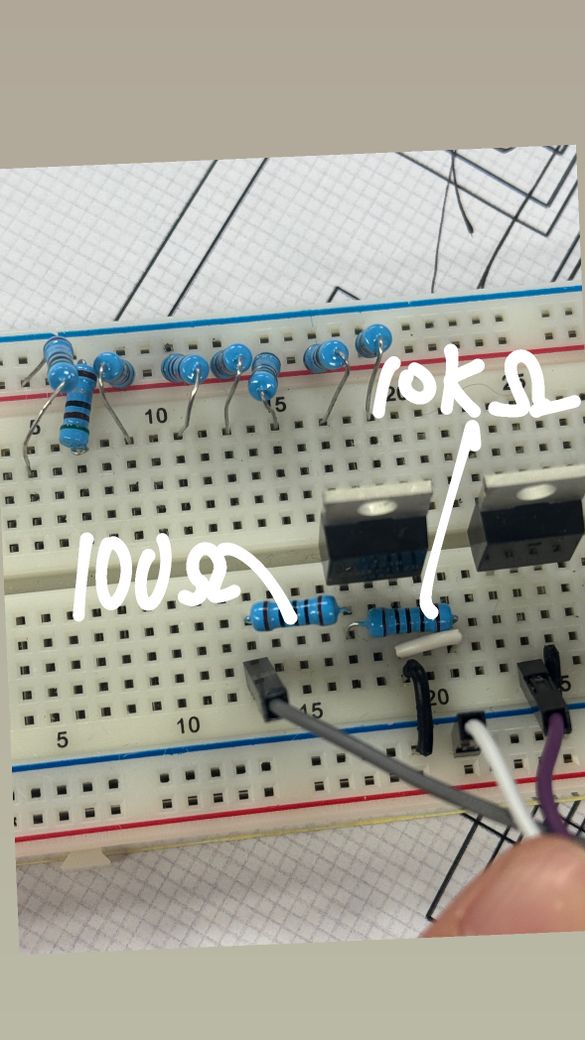

사진처럼 연결하는 게 맞나요??

게이트저항에서 아두이노 연결되어있습니다

풀다운저항에서 gate와 source를 연결해서 한번에 gnd유 보내는게 맞을까요?

+ 모스펫 순서가 모든 모스펫이 Gate/drain/source 순 맞을까요?

•

Answer 1

안녕하세요. 조일현 전문가입니다.

항상 Gate/drain/source 순은 아닙니다.

모스펫 제조사 및 모델에 따라 다르며 데이터 시트를 확인하는 것이 좋습니다.

이는 모스펫 패키지 형태에 따라 핀 순서가 달라질 수 있으며 핀 배열을 정확히 확인해야 합니다.
