제가 선풍기를 분해 해봤어요 뭔가 나왔는데

Question

제가 중2인데 이번에 모터 원리 배웠어요

자기장안에서 모터가 돌아가는 거잖아요

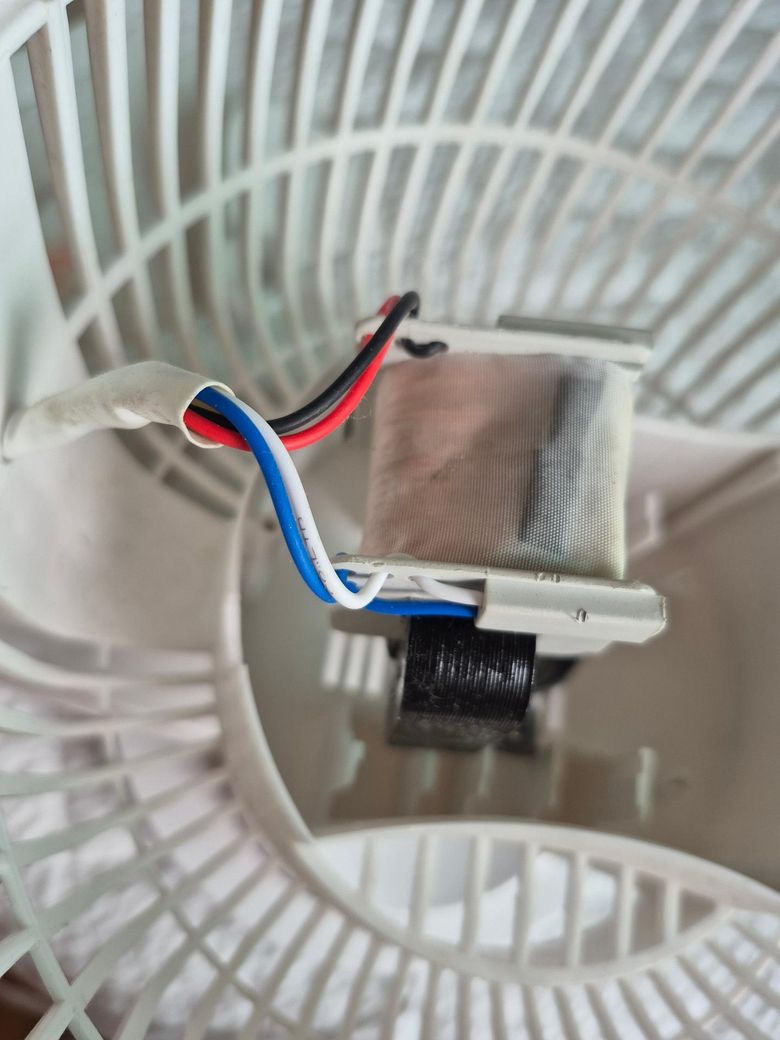

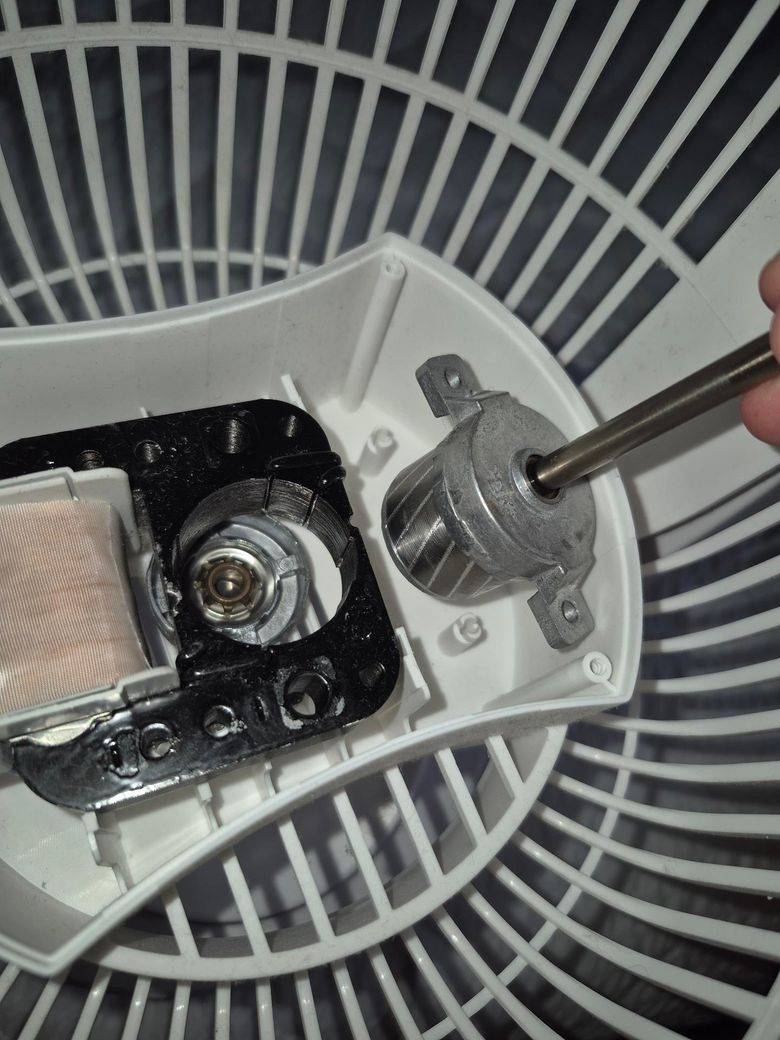

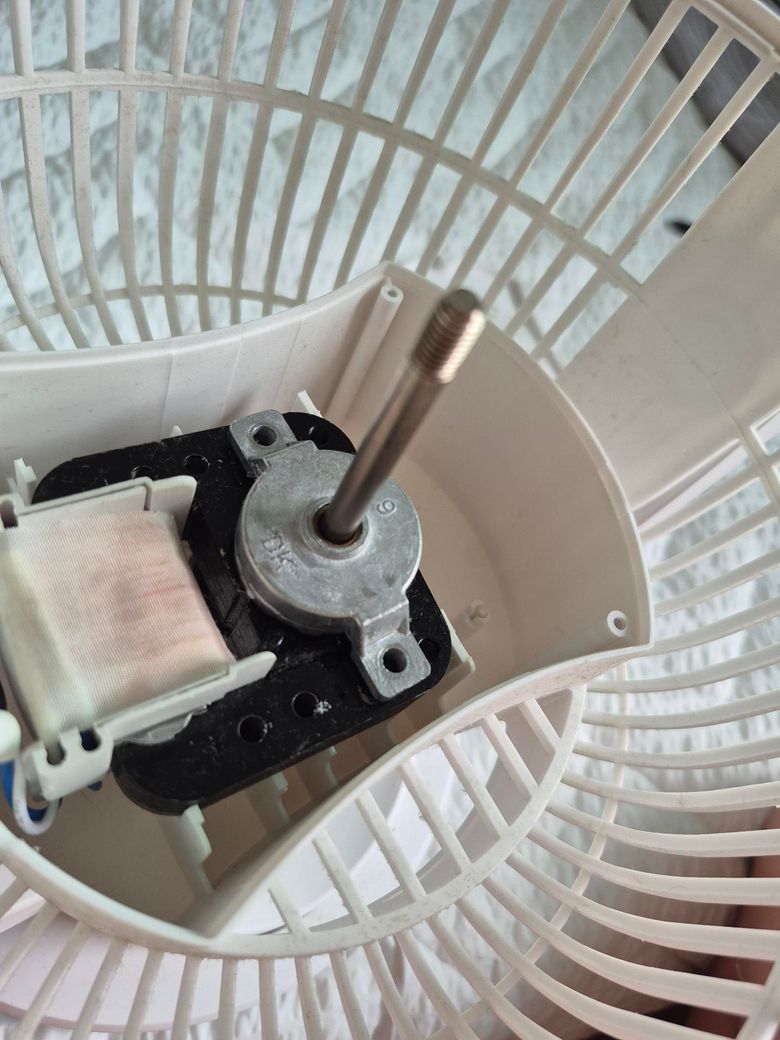

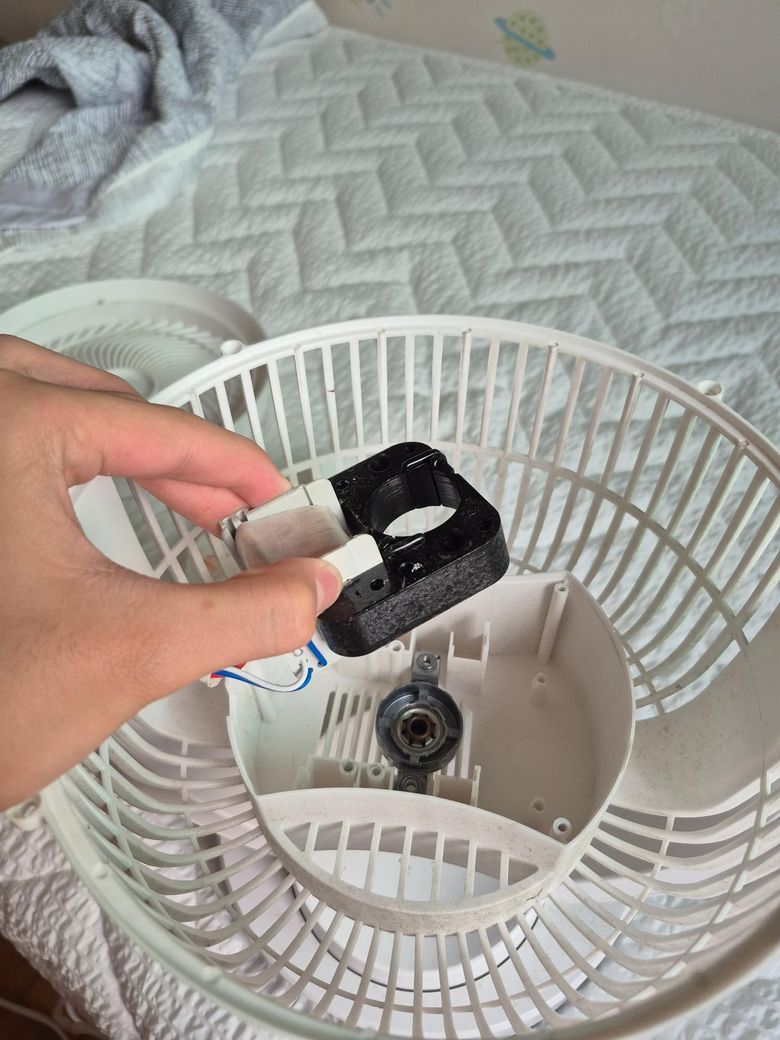

제가 선풍기 분해 해봤더니 뭔가 검정색인거 하고 천으로 덮힌게 있는데 둘다 나사가 안 붙는걸로 봐서 걍 자석은 아니고 둘 중 하나가 전자석일것 같은데 뭐가 전자석 일까요?

그리고 검정색에 동그란 벽 안에 붙어있는 선이 중간에 돌아가는거에 전기를 전달하는 걸까요?

•
•
•
•

Answer 1

안녕하세요. 서종현 전문가입니다.

전자석과 자석 구분

• 천으로 덮인 부분은 전자석 코일입니다. 전류가 흐르면 자기장이 생겨 전자석 역할을 하죠

• 검정색 플라스틱 같은 부분은 전자석을 감싸는 코어(철심)일 가능성이 큽니다. 이 철심은 자기장을 집중시키고 모터의 자기장 형성에 도움을 줍니다.

• 일반 자석은 보통 단단한 자석 재질로 되어있고 나사로 고정되거나 분리하기 쉽습니다.

검정색 부품안의 선

• 검정색 부품안에 붙어있는 선은 전기 신호를 모터의 회전하는 부분(로터)에 전달하는 역할을 하는것이 아니라 주로 고정된 부분(스테이터)의 전자석 코일에 전기를 공급하는 선입니다.

• 회전하는 축에 전기를 전달하려면 별도의 브러시나 슬립링이 필요하지만, 선풍기 모터는 보통 고정된 코일과 회전하는 자석 구조라서 선이 회전하지 않습니다.

요약

• 천으로 감싼 부분이 전자석 코일입니다.

• 검정색 부품은 전자석의 철심 역할을 하며, 자기장을 집중시킵니다.

• 선은 고정된 코일에 전기를 공급하는 역할이지, 회전하는 축에 직접 전기를 전달하지 않습니다.

모터 원리 배우신 것처럼 전류가 흐르면 전자석이 되고, 이 자기장과 자석 사이의 상호작용으로 모터가 회전하는 구조입니다.

Answer 2

안녕하세요. 김민규 전문가입니다.

중간에 전선이 바로 양극, 음극으로 구성되어 전류를 이동시키는 역할을 해주게 되겠습니다.

Answer 3

안녕하세요. 조일현 전문가입니다.

천으로 덮힌 것이 전자석입니다.

검정색인 틀은 전자석을 고정하는 고정자 역할을 하며, 가운데 돌아가는 부분을 회전자라고 합니다.

천으로 덮힌 코일에 전기가 흐름에 따라 자기장이 만들어져 가운 회전자를 돌리게 됩니다.
