전등 스위치 배선 조언부탁드립니다.

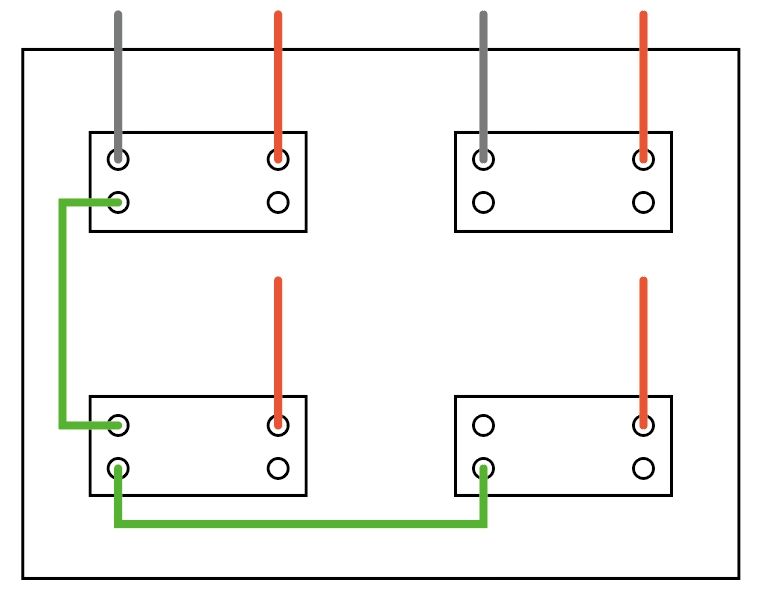

이미지상의 위쪽이 현재 배선입니다.
회색이 공통선 주황색이 조명선 녹색이 연결선으로 생각됩니다.

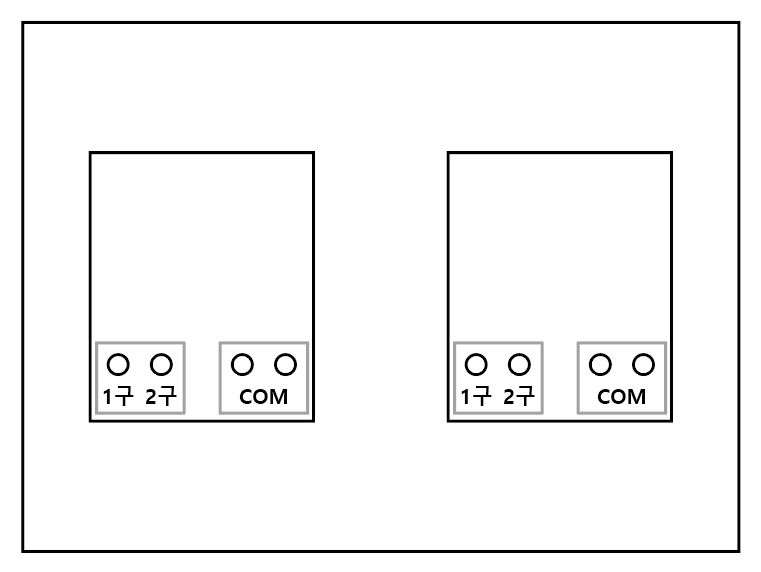

아래이미지가 교체할 4구 스위치입니다.
공통선이 2가닥인 경우는 처음봐서 어떻게 연결해야할지 모르겠습니다.
조언부탁드립니다.
55글자 더 채워주세요.
2개의 답변이 있어요!
회색선이 1구,빨간색 선이 2구,녹색선이 COMMON 단자에 연결하면 됩니다.
윗 그림의 왼쪽 아래 녹색선이 두개 나란히 연결 되어 있는데 이것이 아래 그림의 COMMON단자로 연결하면 되니 윗그림이나 아래 그림이나 동일하게 보면 됩니다.
COMMON단자는 서로 연결되어 있을테니 어디에 연결해도 됩니다.
