우선 필요한 준비물들입니다.
_ 같은 규격의 새 LED 모듈 세트, 드라이버, 니퍼, 절연테이프, 전기 절연 장갑, 사다리 또는 안정된 발판
주의 사항으로는 반드시 차단기 OFF 후 작업하세요.
천장 근처에서 작업하므로 넘어짐이나 추락에 주의하세요.
교체 는 다음 방식으로 진행하세요.
분전함에서 해당 거실등의 차단기를 내려주세요.

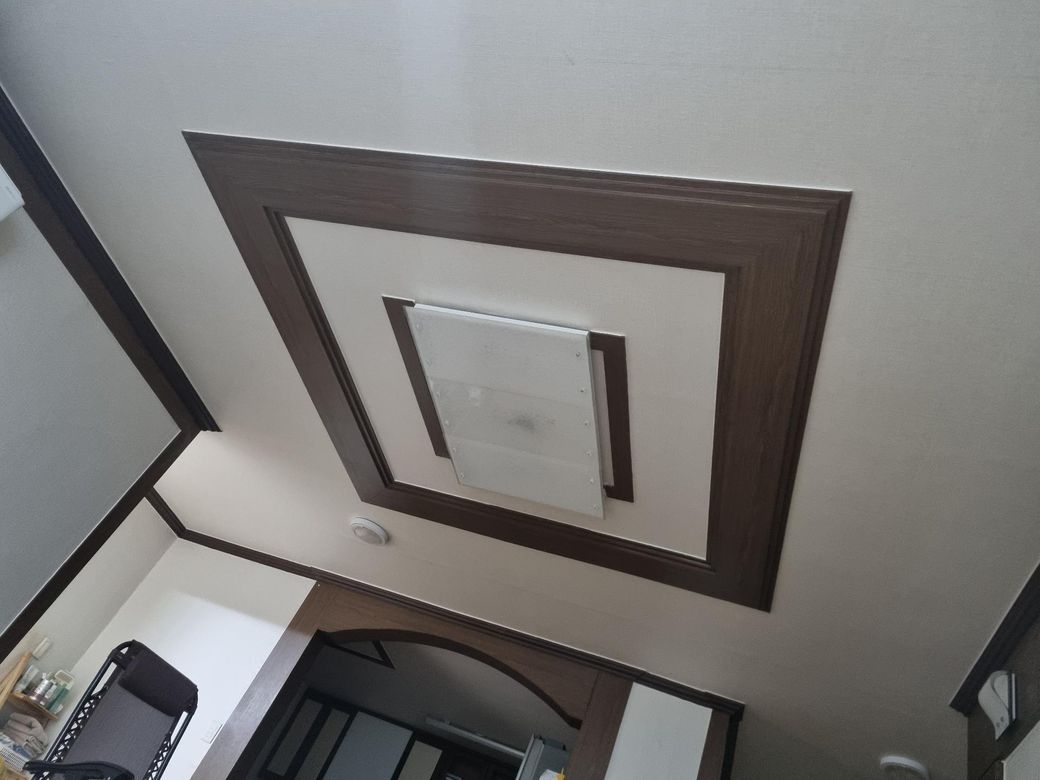

두 번째 사진에 보이는 커버는 양쪽 걸쇠 또는 나사로 고정되어 있습니다.
손으로 밀면서 분리하거나 드라이버 나사를 풀어 커버를 제거하세요.

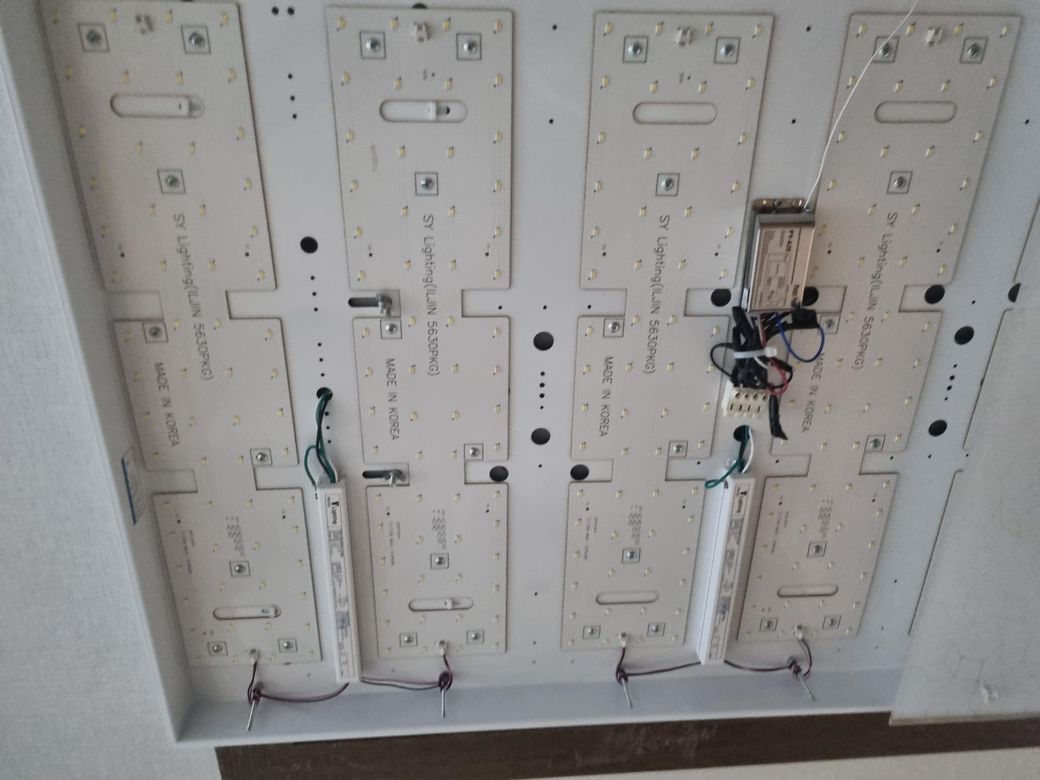

첫번째 사진처럼 판넬에 LEF모듈이 나사로 고정되어 있고 오른쪽은 컨버터와 전선이 연결되어 있습니다.
기존의 LED 모듈및 컨버터를 제거하세요.
드라이버로 모듈을 고정한 나사를 제거하고 천천히 들어올립니다.
모듈 아래에 배선이 붙어 있으니 급하게 당기지 마세요.
컨버터에 AC 220V 전원이 연결되어 있으니 조심해서 분리하세요.
이 때 건선이 연결된 부분은 두꺼은 플라스틱 캡(외이어 커넥터)이나 절연테이프로 마감되어 있을 거니다.
커넥터를 반시계 방향으로 돌려서 풀거나 테이프를 풀어 전선을 분리하세요.
기존의 구멍 취치에 맞춰서 새 LEF모듈을 나사로 고정시킵니다.
AC 220V 전원선을 새 컨버터의 AC입력단자에 연결합니다.
컨버터의 출력선은 LED 모듈에 연결합니다.
연결 후 와이어 커넥터아 절련테이프로 꼭 마감합니다.
모든 배선 연결을 확인 후 차단기를 올릳고 벽 스위치를 켭니다.
불이 들어오는 게 확인되면 다시 차단기를 내리고 커버를 조립하세요.
