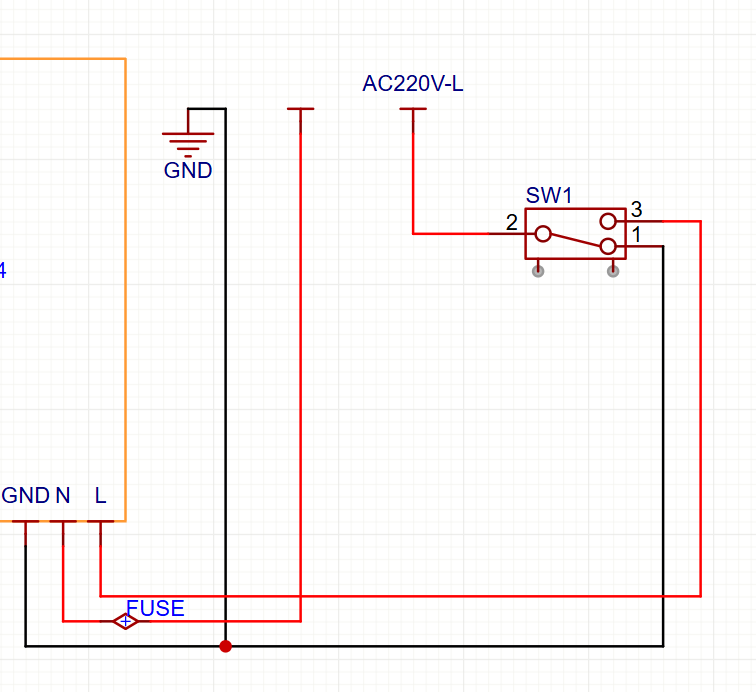

3극인 AC 220 회로도 이렇게 짜는게 맞나요?

스위치를 통해 온오프 하는 형식인데, 3극이라 SMPS에 연결한 느낌입니다.

이 연결법이 맞을까요?
혹시 다른 부호가 있으면 말씀해주세요

FUSE도 문제가 있는지, N극에 이름이 달라서 AC220-N이라는 네임은 쓸 수 없다고 합니다.

왜 그런지 아실까요?

3개의 답변이 있어요!

  • 유순혁 전문가

    유순혁 전문가

    한성대학교

    ∙

    안녕하세요. 유순혁 전문가입니다.

    퓨즈는 회로 보호를 위해 L, 라인에 연결하는 것이 일반적입니다. 지금처럼 중성선에 연결하게 되면, 과전류 상황에서 퓨즈가 끊어져도 L쪽 회로가 여전히 활성화되어 있어서 위험합니다~!

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    일반적으로 L라인으로 연결하는 것이 맞습니다.

    퓨즈는 안전을 위해 중요 요소이며 적절한 용량의 퓨즈를 사용하는 것이 좋습니다.

    N극에 대한 명칭은 일반적으로 N이나 Neutral 로 표기합니다.

    AC220-N표기는 혼란을 줄수 있으므로 피하는 것이 좋습니다

  • 강세훈 전문가

    강세훈 전문가

    한국폴리텍1대학 전기

    ∙

    안녕하세요. 강세훈 전문가입니다.

    퓨즈는 L(라인)에 연결하는 것이 안전하며 N(중성선)에 연결하면 과전류

    차단 후에도 회로에 전류가 남아 위험할 수 있습니다. 감사합니다.
