이 문제들 풀이 좀 부탁드립니다....

Question

이 문제들 풀이과정 부탁드립니다..

모르겠는데 풀이가 없습니다..

처음배우는건데 풀이가 없으니 어떻게 풀어야할지 모르겠습니다 ㅜ

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

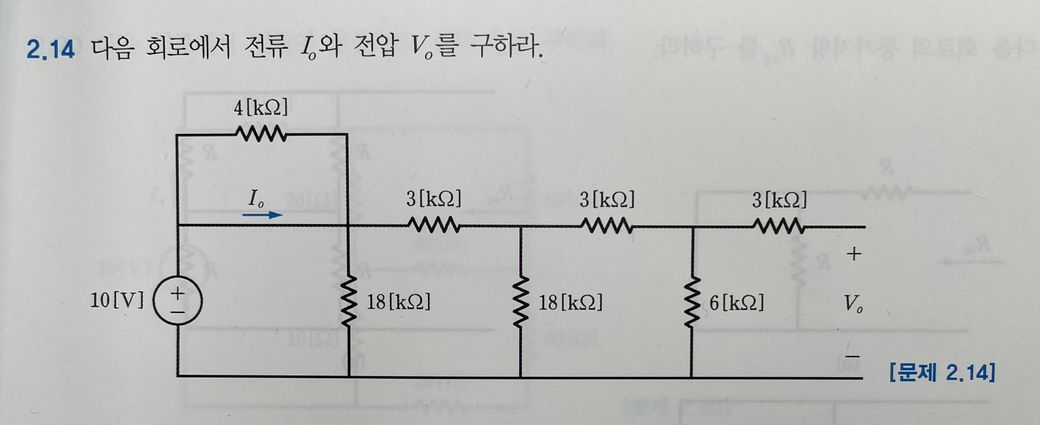

2.14 문제) 가장 오른쪽 부터 직렬과 병렬로 연결된 저항들을 합성하여 회로를 만들고

이를 옴의 법칙이나 전압 분배 법칙으로 원하는 값을 만듭니다.

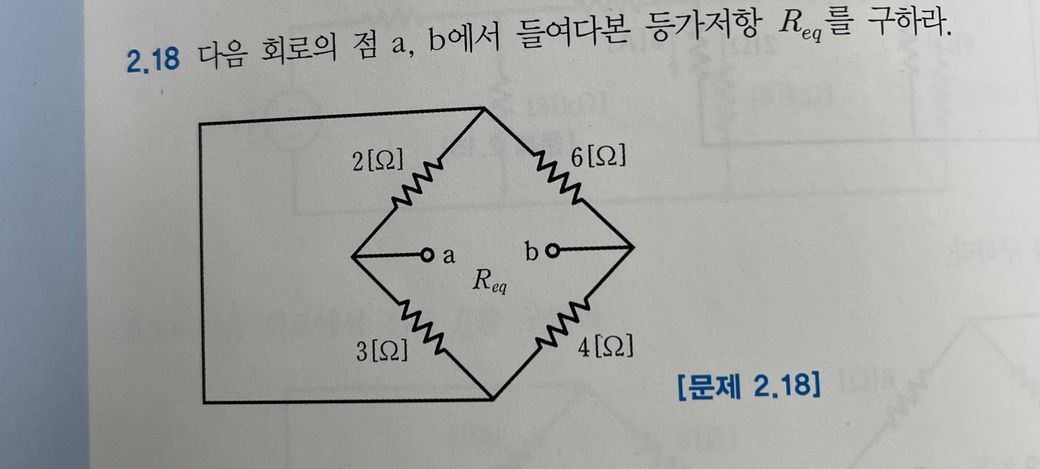

2.18 문제) 해당 회로는 휘트스톤 브리지 형태로 a,b가 측정하는 위치를 보면 단순한 직병렬 회로입니다.

회로를 위아래 두 갈래로 보고 각 길의 저항을 더하고 두 길을 병렬로 합치면 됩니다.
