팅커캐드를 이용하여 모델을 만들고 있는데 문제가 있어요

Question

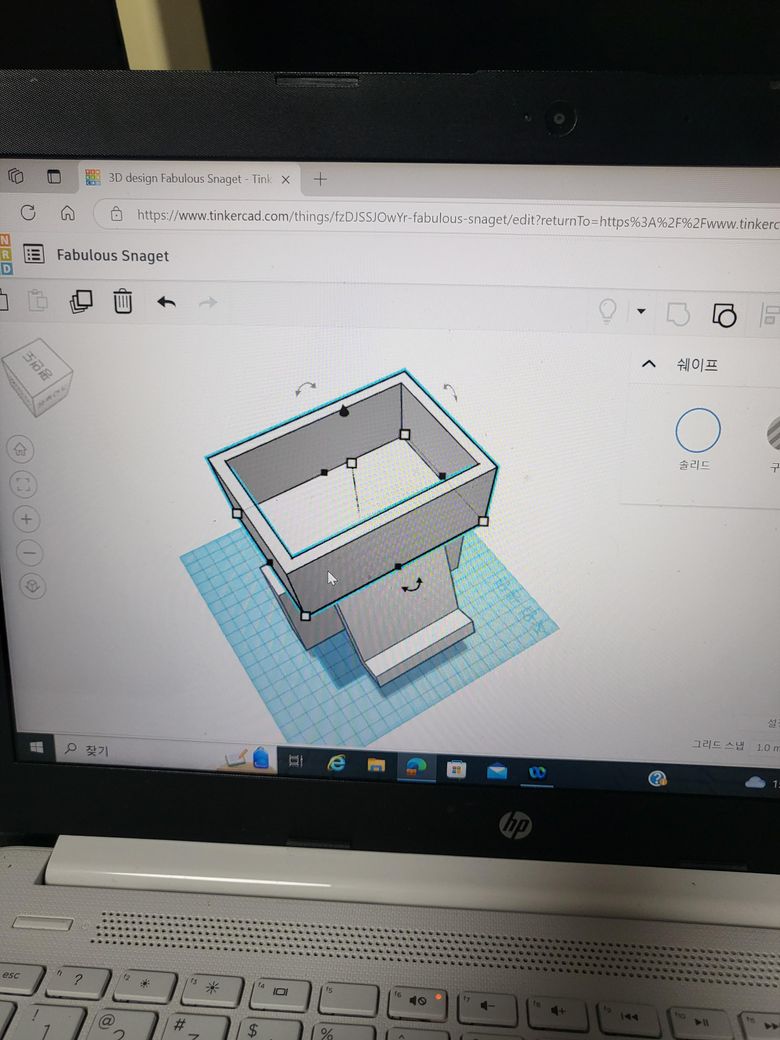

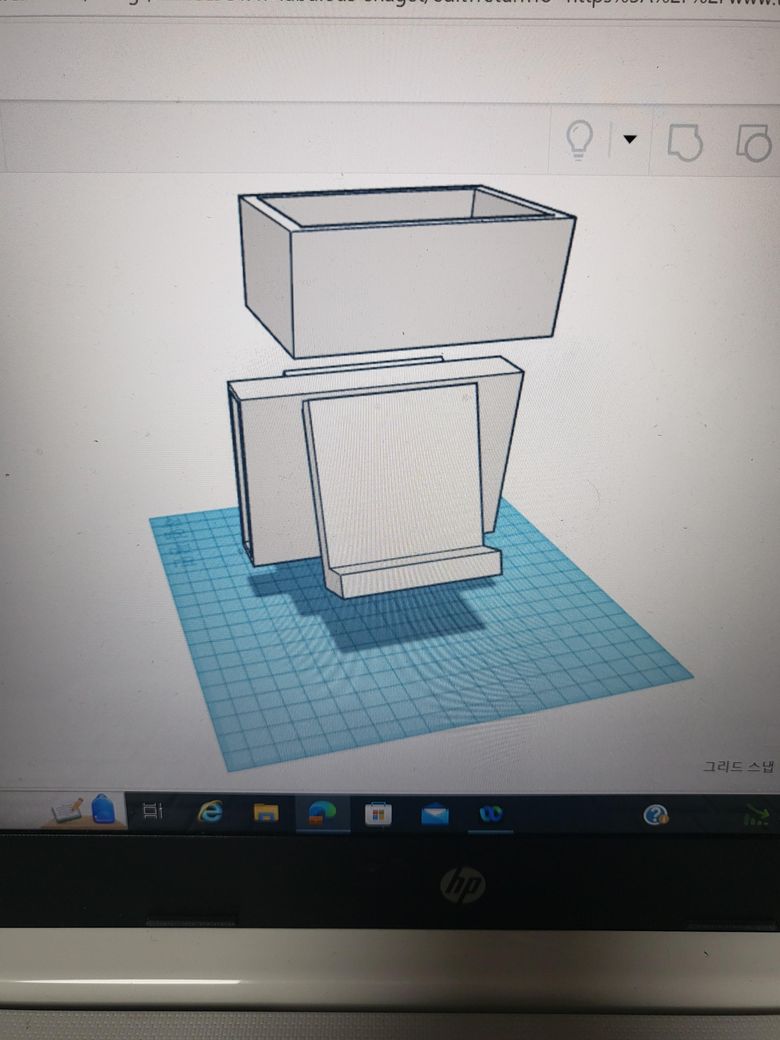

안녕하세요 제가 팅커캐드를 이용하여 휴대폰 거치대를 만들고 있는데, 탈부착할 수 있는 거치대를 만들려고 합니다. 휴대폰 거치대는 부득이하게 일체형으로 만들거 같은데 거치대 위에 바구니를 끼워서 사용하고 싶은데 레고브릭을 사용하지 말라고 하셔서요. 혹시 다른 방법으로 부착할 수 있을까요??

•
•

Answer 1

안녕하세요. 서종현 전문가입니다.

레고브릭을 사용하지 않고 탈부착 가능한 구조를 만들고 싶으시다면 몇가지 방법을 고려해볼수있습니다.

1. 클립 방식:

   거치대와 바구니의 연결부에 클립 형태의 돌출부를 만들어서 서로 끼워넣는 방식입니다. 바구니에 홈을 만들고, 거치대에 걸리는 부분을 디자인하면 쉽게 탈부착 할수있습니다.

2. 자석 사용 :

   바구니의 받가에 자석을 부착하고 거치대에 금속판을 붙이는 방법입니다. 자석의 힘으로 안정적으로 고정되며 쉽게 분리할수있습니다.

3. 슬라이드 방식 :

   바구니의 측면에 슬라이드 형태로 홈을 만들어서 거치대에 끼우는 방식입니다. 바구니를위에서 아래로 밀어넣는 형태로 디자인할수있습니다.

4. 핀과 구멍 구조 :

   바구니의 하단에 작은 핀을 만ㄷ늘고, 거치대에 대응하는 구멍을 만들어서 핀을 구멍에 끼워서 고정하는 방식입니다. 쉽게 분리할수있도록 설계할수있습니다.

이 방법들 중에서 적합한 방식으로 디자인을 진행해보시면 좋을것같습니다.

Answer 2

안녕하세요. 안다람 전문가입니다.

팅거캐드를 이용해 탈부착 가능한 휴대폰 거치대와 바구니를 만드는 방법을 설명해 드리겠습니다.

도브테일 조인트 활용

• 거치대 상단에 수컷 도브테일 형태 설계

스냇핏 메커니즘

• 유연한 돌출부와 홈으로 끼워 고정

자석 활용

• 접촉면에 자석 삽입 공간 설계

핀 고정 방식

• 핀 구멍과 돌출부로 고정 및 분리

나사산 활용

• 나사산 설계로 돌려서 결합 및 분리

사용목적과 3d프린팅의 정밀도,내구성을 고려하여 적절한 방법으로 선택할 필요가 있습니다.
