회로 연결 이렇게 해봐도 돠나요?? ?
전선이 이미 나와있는 모터와 모터드라이브입니다.
결선하기 전에 두개다 동작을 하는지 테스트를 해보고 싶은데

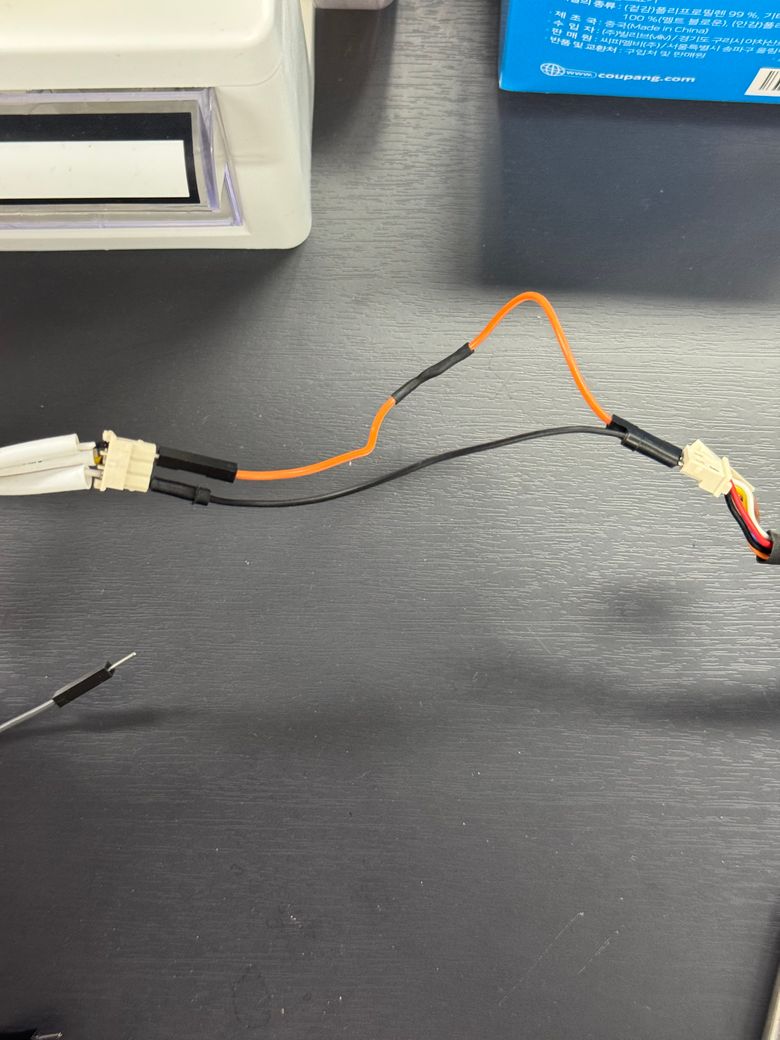

사진처럼 아두이노에 사용하는 작은 전선으로 연결해보아도 되나요? 24V입니다
이런것 전문가 의뢰해서 plc설계처럼 작게 진행하려면 보통 의뢰 비용이 어느정도 드나요?
안녕하세요. 조일현 전문가입니다.
아두이노에 사용하는 작은 전선은 일반적으로 저전류 신호 전송에 적합합니다.
그러나 모터 드라이버와 모터는 높은 전류를 필요로 테스트 시에는 적절한 크기의 전선을 사용하는 것이 좋습니다.
작은 전선을 사용하면 과열이나 전선 손상이 발생할 수 있습니다.
또한 모터가 24볼트에서 작동하는지 확인해야 하며, 대부분의 모터 드라이버는 특정 전압 범위에서 작동하도록 설계되어 있습니다.
1명 평가안녕하세요. 서종현 전문가입니다.
24V 모터와 드라이브를 전선으로 연결할때는 주의가 필요합니다. 아두이노에 사용하는 작은 전선은 전류 용량이 낮기 때문에 24V의 전압과 모터가 요구하는 전류를 견딜수없을 가능성이 큽니다.
모터가 작동할때 높은 전류가 흐를수 있으므로 이러한 전선이 과열되거나 손상될수있습니다 따라서, 안전을 위해 모터와 드라이브에 적합한 전선(전류 용량이 충분한 굵기의 전선)을 사용하는 것이 좋습니다.
결선전에 다음을 확인하시면 좋을것같습니다.
전선의 전류 용량이 모터의 최대 전류 요구량을 초과하는지
모든 연결이 올바르게 되었는지 확인
테스트를 할때 안전 장비를 착용하고 주변에 다른 사람이 없도록 하세요
이러한 사항을 고려하여 적절한 전선을 사용하신다면, 안전하게 테스트할 수있을것입니다.
1명 평가안녕하세요.
사진을 보면 아두이노용 점퍼 와이어를 사용해 24V 모터와 모터 드라이브를 연결한 것으로 보이는데요
이대로 테스트하면 위험할 수 있습니다.
점퍼 와이어는 보통 220.6mm²) 정도로, 낮은 전류(500mA~1A 정도)에 적합합니다.
하지만 24V 모터는 몇 A 이상 소모할 수 있어 전선이 과열되거나 녹을 가능성이 큽니다.
또한,
점퍼 와이어가 피복 제거 후 꼬여있는 상태로 보이는데, 이런 방식은 접촉 불량을 일으킬 가능성이 높습니다.
전류가 순간적으로 많이 흐를 때 연결이 풀리거나 접촉 저항이 증가해 과열, 스파크, 소손 가능성이 있습니다.
단순 테스트라도 단자(터미널)나 납땜, 전선 커넥터를 이용해 확실하게 연결하는 게 좋습니다.
멀티미터로 모터 드라이브의 출력 전압과 전류를 먼저 확인한 후 적절한 전선을 선택하시구
전류가 클 경우 임시 연결 방식보다는 확실한 터미널 결선 후 테스트하는 것이 안전합니다.
테스트할 때 조심하고, 가능하면 안정적인 결선을 만들어 실험하는 것이 좋겠슴다.
