테브난 등가회로 합성저항 구하는 방법

Question

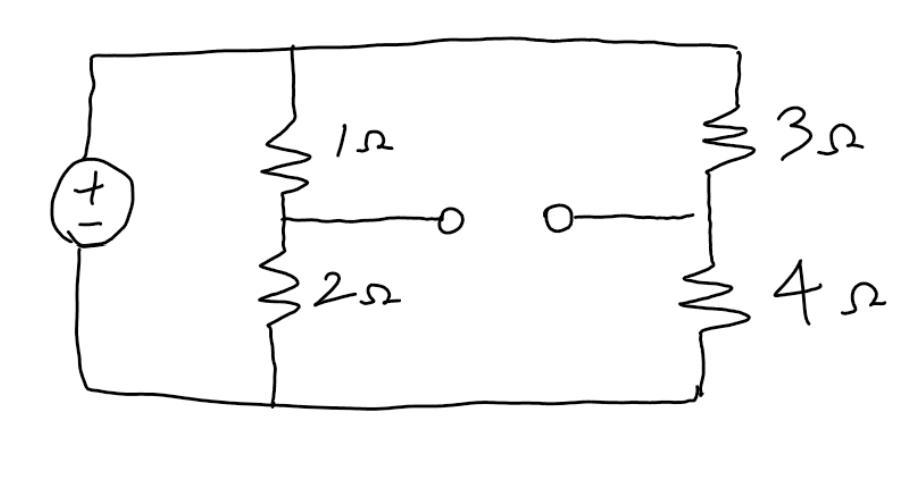

이 회로에서 테브닌 등가저항 R_Th을 어떻게 구하나요? 전압원을 단락시키면 1Ω과 2Ω이 병렬, 3Ω과 4Ω이 병렬인 건 알겠는데 그렇게 계산한 값들이 직렬연결 됐다는데 왜 그런건지 이해가 가지 않습니다.

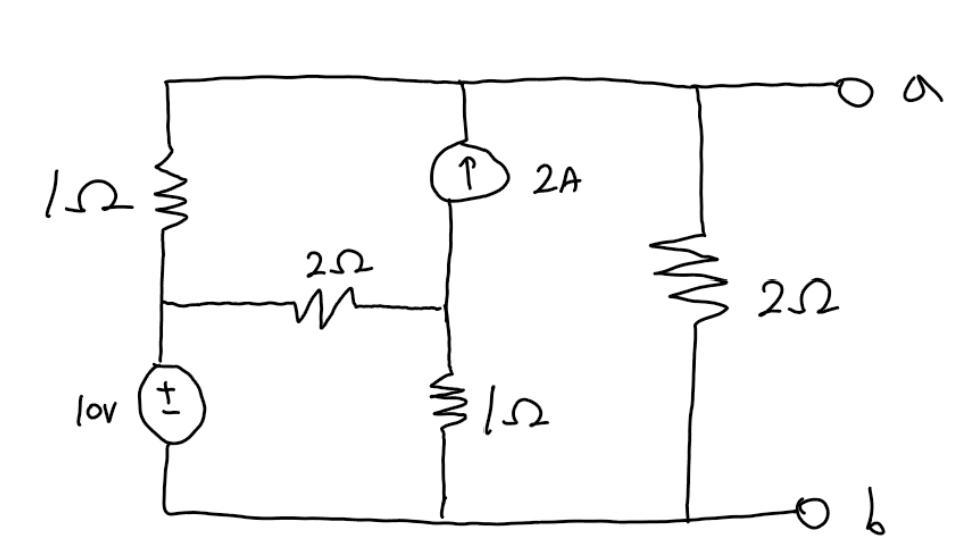

이 회로에선 R_Th를 어떻게 구하나요? 전압원과 전류원 사이에 있는 2Ω과 1Ω은 기여하지 못한다는데 왜 그런건가요?

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

1 테브닌 등가 저항은 부하가 연결될 두 단자에서 바라본 전체 등가 저항을 말합니다.

전압원을 단락 후 두 단자 상의 전류 흐름을 보면 합성된 병렬 저항들이 직렬로 연결되어 있습니다.

2 테브닌 등가 저항을 구할 때는 독립 전원들을 제거한 상태에서 단자A-B 사이의 등가 저항을 계산합니다.

이는 단자 A->B 로 전류를 보낸다면 개방된 전류원 때문에 그 가지로는 전류가 흐르지 못하게 됩니다.

따라서 A->B 사이에서는 느껴지는 전체 저항에 영향을 주지 못하게 됩니다.
