안녕하세요. 조일현 전문가입니다.

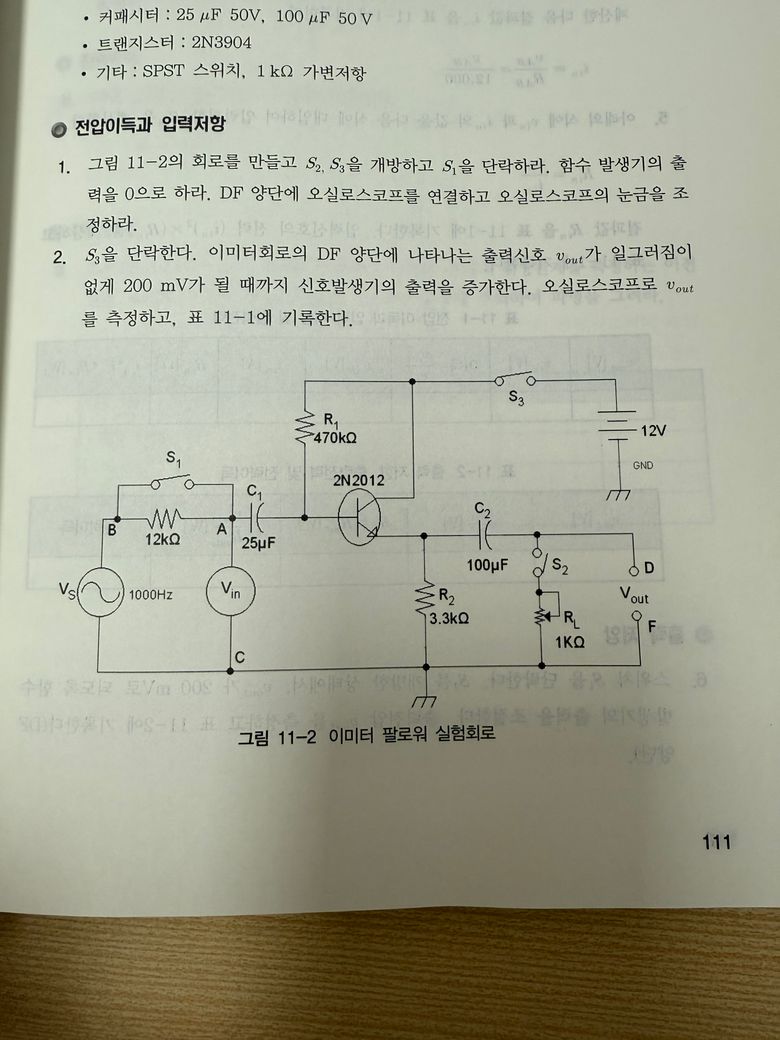

2N2012에 대한 이미터, 베이스, 컬렉터 의 핀위치를 정확히 확인하는 것이 중요합니다.
전원 연결은 브레드보드 가로줄 +12V 빨간색 라인과 GND 파란색 라인으로 연결하며
트랜지스터 배치는 브레드보드 가운데 가운데 홈에 각각 다른 세로줄로 꼽으며,
부품 연결은 컬렉터 핀은 +12V 전원라인에 연결하되 S3 스위치를 경유 하고 베이스핀은 R1의 한쪽 +12V에 다른 쪽을
베이스에, 12kΩ 저항의 한쪽을 베이스에 다른 쪽을 GND에, C1의 한쪽은 함수 발생기에, 다른쪽은 베이스에 연결합니다
R2의 한쪽을 이미터에, 다른쪽에 GND를 C2의 한쪽에 이미터를, 다른쪽에 출력에 연결합니다.
출력 및 부하는 RL의 한쪽을 C2 출력에, 다른 쪽에 GND에 연결하되 S2 스위치를 경유합니다.
