히스테리시스 곡선이 나타나는 이유에 대해서 알아가던 중. . .
안녕하세요. 히스테리시스 곡선에 관하여 공부하던 중. . .

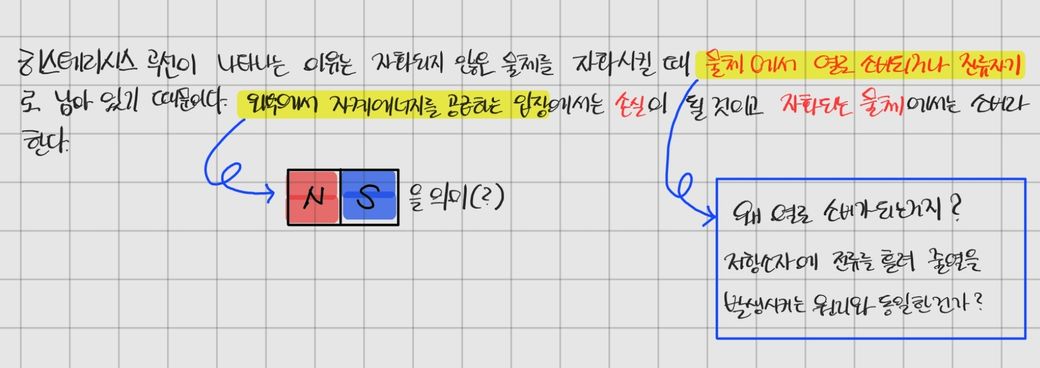

다음 아래 이미지에서 형광펜 칠한 내용이 알고자 하는 질문 및 궁금한점 입니다.
그리고 파란색 화살표 옆에 작성한 내용 및 그림이 제가 생각한 질문에 대한 답인데 맞는 답인지 궁금해졌습니다.
답변바래요!
55글자 더 채워주세요.
1개의 답변이 있어요!
안녕하세요. 원형석 과학전문가입니다.
슈미트 트리거는 1에서 0으로 또는 0에서 1로 신호가 변할때,
잡음에 의해서 1인지 0인지를 판별할 수 없을 때를 대비하여 추가하는 회로입니다.
즉, 변하는 시점이 1 ~ 0 사이에 두 개가 존재합니다. 만약 5V회로가 있다면, 0 ~ 0.8 V는 0으로 인식하고, 2.5V ~ 5V는 1로 인식을 합니다.
따라서 중간에 남는 부분(0.8V~2.5V)은 두 개의 Threshold 값이 존재하게 되는 것이죠. 1에서 0으로 변할 때는 0.8V에서 0으로 인식하고, 0 에서 1로 변할때는 2.5V에서 1로 인식하는 것이죠
