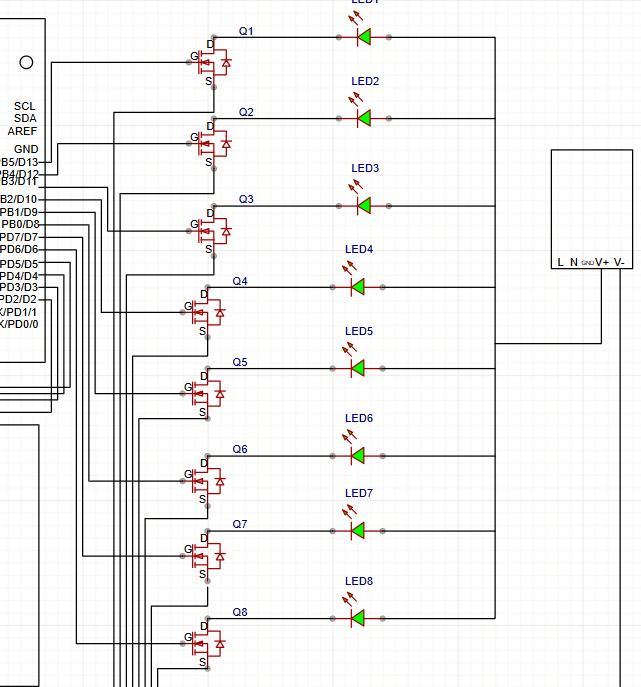

LED에 모스펫 연결된 회로입니다 이렇게 연결 된 거 맞나요?


LED 방향과 모스펫 연결이 맞는지 봐주세요!
SMPS는 다른 아두이노 GND, 모스펫 SOURCE와 브레드보드에 함께 꽂게 설계했습니다

2개의 답변이 있어요!

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    LED 애노드 - MOSFET 드레인

    LED 캐소드- CSS

    MOSFET 소스 - GND

    MOSFET게이트 - 아두이노 핀

    SMPS GND - 브레드보이 GND, 아두이노 GND 로 연결됩니다.

    연결후 아두이노에서 로우 신호를 게이트에 주었을 때 LED가 꺼지고,

    하이 신호를 주었을때 LED가 켜지는지 확인이 필요합니다.

    위 조건들이 만족했다면 회로 설계는 적절하게 구성 된겁니다.

    추가적으로 MOSFET 데이터 시트를 참고하여 최대 전압 및 전류 허용치를 확인하는 것도 중요합니다.

  • 강세훈 전문가

    강세훈 전문가

    한국폴리텍1대학 전기

    ∙

    안녕하세요. 강세훈 전문가입니다.

    LED의 애노드는 MOSFET의 드레인에 연결하고 LED의 캐소드는 MOSFET의 소스와 GND에 연결됩니다. MOSFET의 게이트는 아두이노의 핀에 연결되고, SMPS의 GND는 아두이노 GND와 브레드보드 GND에 함께 연결됩니다. 아두이노에서 로우 신호를 게이트에 주면 LED가 꺼지고 하이 신호를 주면 LED가 켜지는지 확인하셔야 합니다. 이 조건들이 충족되면 회로 설계는 적절히 구성된 것입니다. 또한, MOSFET의 데이터 시트를 참조하여 최대 전압과 전류 허용치를 확인하는 것도 중요합니다.
