전기기능사문제 이해안갑니다 도워주세요

Question

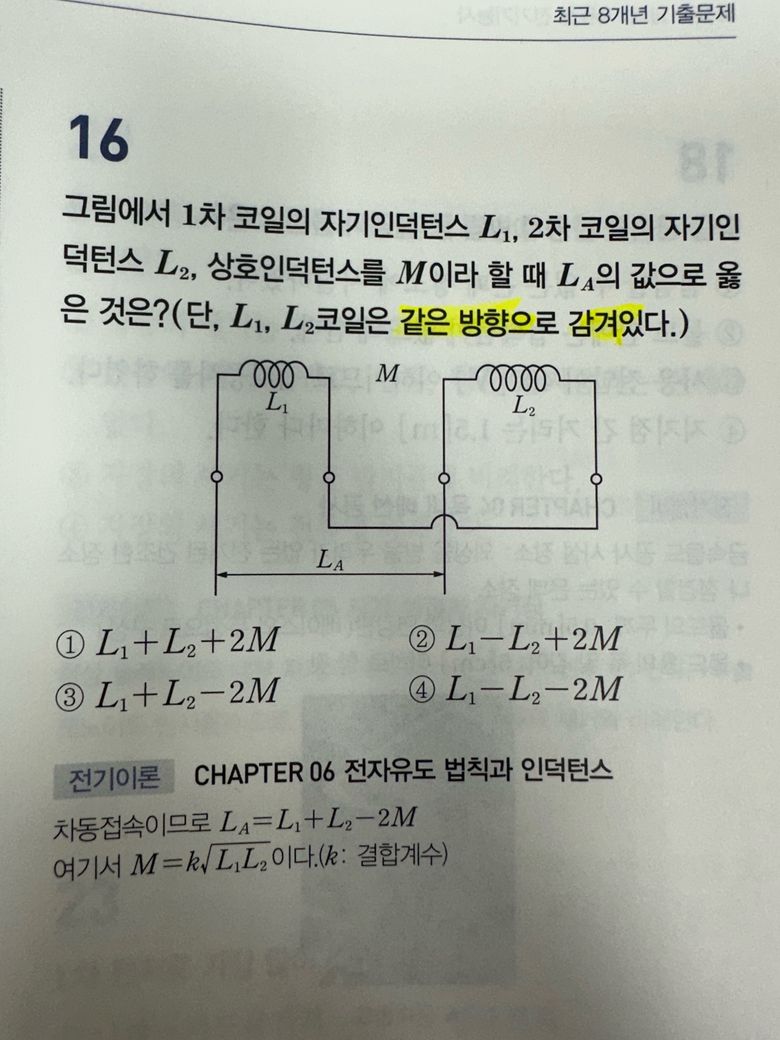

같은방향인면+2가정상아닌가요?이런문제 너무 혯갈립니다 .방향없으면+_으로가는데 방향주고 -2라니,이걸어떻게 하나요?ㅠㅠㅠㅠ같은방향인면+2가정상아닌가요?이런문제 너무 혯갈립니다 .방향없으면+_으로가는데 방향주고 -2라니,이걸어떻게 하나요?ㅠㅠㅠㅠ

•

Answer 1

안녕하세요. 조규현 전문가입니다.

전기기능사 문제에서 상호유도의 부호 판단은 코일의 점 표시와 전류 방향이 결정합니다. 점 표시가 같은 방향으로 배치된 코일일 경우 전류가 동시에 들어오거나 나가면 상호유도가 +M으로 계산되며, 이때 총 인덕턴스는 2M이 더해집니다. 하지만 전류 방향이 반대라면 자속이 상쇄되므로 상호유도가 -M이 되고, 이 경우 총 인덕턴스는 0이 됩니다. 방향이 주어지면 상호작용의 방향을 정확히 판단해야 하며, 점 표시와 전류 방향을 비교해 부호를 결정해야 합니다. 문제에서 방향이 주어지지 않았다면 기본적으로 +M으로 가정하지만, 방향이 명시되면 상호작용의 부호를 반드시 고려해야 합니다. 참고 부탁드립니다.

Answer 2

안녕하세요. 김상엽 전문가입니다.

이 문제는 상호유도 M의 부호를 어떻게 판단하느냐가 핵심입니다. 코일에 점 표시가 같은 방향이고 전류가 점 쪽으로 동시에 들어가거나 동시에 나오면 상호유도는 +M이 되어 전체 인덕턴스에 2M이 더해집니다. 반대로 한쪽은 점으로 들어가고 다른 쪽은 점에서 나오면 자속이 반대가 되어 −M이 됩니다. 따라서 방향이 같다고 무조건 +2가 아니라, 점 표시 기준 전류 방향을 함께 확인해야 합니다.

Answer 3

안녕하세요. 하성헌 전문가입니다.

이러한 문제의 경우 단순히 외우시는 것이 편합니다. 가동일때, 차동일떄 공식이 따로 구성이 되어 있어. 2줄의 공식을 외우기만 하라고 수험생들에게 이야기해요. 그 이유는 전기기능사 필기의 경우 문제은행식이라 단순히 접근하는 것이 좋고, 깊게 파고들수록 그 시간적인 소비가 크기 떄문입니다. 따라서 해당 내용을 확인해서, 시간을 최소화 해서 암기하시고, 문답문답 위주로 학습하시는 것이 좋습니다. 전기이론, 전기기기 40문제 반복숙달 -> 30개 이상 맞추기/전기법령 관련 10문제 반타작하기 등으로요.
