두 전압원이 있는 회로의 전류 방향을 알려주세요

Question

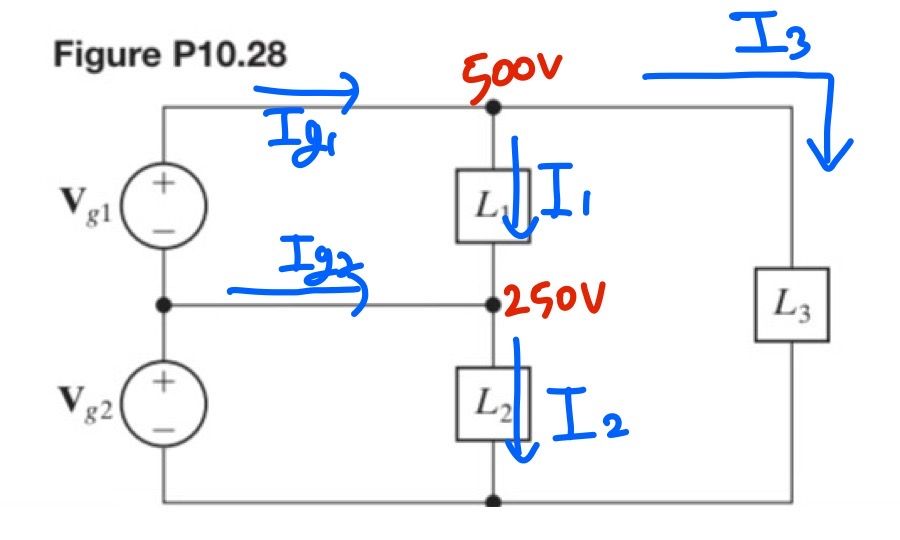

Vg1=Vg2=250V 인 문제인데요.

이 회로에서 전원 V_g2 에서 나온 전류는 I_g2+I_g1 인가요?

근데 위쪽 노드의 전압이 500V이고 전원2 바로 위 노드의 전압은 250V인데, 전원2의 전류가 전원1로도 갈 수 있는건가요?

•

Answer 1

안녕하세요. 조일현 전문가입니다.

Ig2는 Vg2의 플러스 단자에서 나와 250볼트 노드로 들어오는 전류입니다.

I_g2+I_g1은 아니며 키르히호프의 전류 법칙에 따라 설명 됩니다.

Vg2 전류가 Vg1 으로 흐를 수 있를 수 있지만 Vg2에서 나온 전류 자체가 직접적으로 연결되어 들어가는 것은 아니며 두 전원은 L1, L2,L3,를 통해 연결되어 에너지를 주고 받습니다.

Answer 2

안녕하세요. 박준희 전문가입니다.

V_g2 에서 나온 전류는 I_2에서 I_1 을 뺀값이죠.

회로이론에 의해 인풋과 아웃풋의 전류값은 일치해야하기 때문인거죠.

감사합니다.

Answer 3

안녕하세요. 김상엽 전문가입니다.

해당 회로에서는 전위가 높은 쪽에서 낮은 쪽으로 흐르므로 500V에서 250V 방향으로 흐르게 되며, 전원 간에도 전위차가 존재하면 전류가 이동할 수 있어 이를 고려해 해석해야 합니다.

Answer 4

안녕하세요. 조규현 전문가입니다.

두 개의 전압원(Vg1=Vg2=250V)이 연결된 회로에서 위쪽 노드 전압이 500V이고, 전원2 바로 위 노드 전압이 250V라면, 전원2에서 전원1로 전류가 흐를 가능성은 회로의 구성과 부하 상태, 연결 방식에 따라 달라집니다. 전류의 방향은 항상 높은 전압에서 낮은 전압 방향으로 흐르려는 특성이 있는데, 만약 전원1 쪽이 500V 수준으로 높게 유지되고 있다면 전원2에서 전원1로 전류가 역방향으로 흐를 수도 있습니다. 하지만 일반적인 전원 회로에서는 두 전원 간 전압 차이를 직접 연결하는 경우 보호장치나 내부 저항 등에 의해 역류를 방지하며, 전류가 한쪽으로만 흐르도록 설계되어 있습니다. 실생활에서는 회로도를 정확하게 분석하고, 필요한 경우 멀티미터나 전류계로 실제 회로 상태를 확인하는 것이 가장 명확한 방법입니다. 회로 구조나 구성에 따라 다르니 전문적인 분석 없이 단정하지 마시고, 문제 상황에 대해 상세히 검토해 보시는 것이 안전합니다.

참고 부탁드립니다.
