회로이론 문제 질문드립니다 헷갈려서요

Question

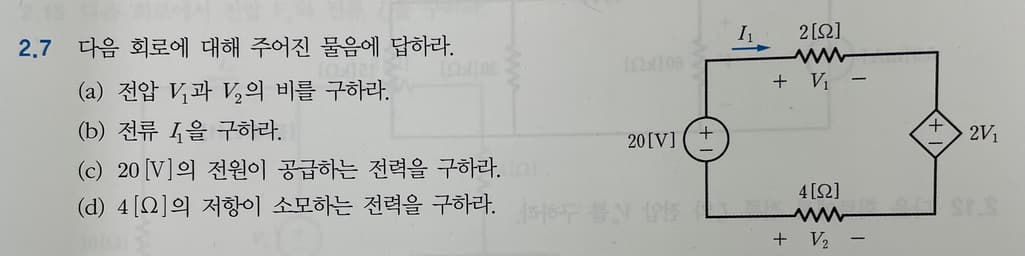

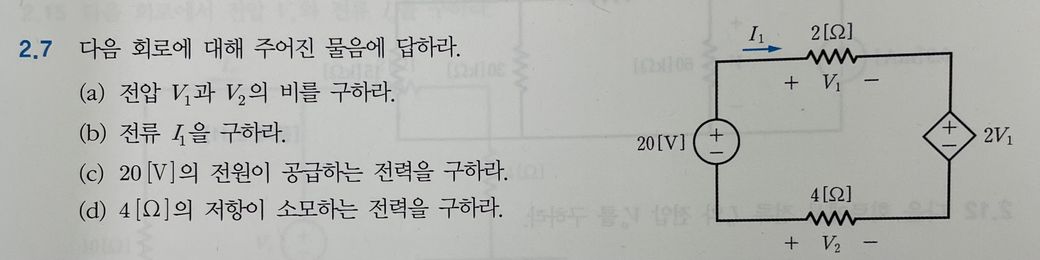

1.

직렬회로이니 여기서 전압의 비는 저항의 비라서 1:2 인줄 알았는데 V1과 V2의 극성이 반대이니 1:-2 아닌가요?

2.

그에따라 전류는 20 = 2I + 4I1 - 4I1으로 I=10A

3.

10 * 20 = 200W

4.

-V2 * I = 40 * 10 = 400W

-V2 = 40V

문제에서 V2 극성이 저렇게 잡힘에 따라 이렇게 나오는데 맞는답인가요?

문제에서 극성이 저렇게 고정되어 있으면 그거에 맞게 그림대로 풀어야 하는거 맞죠??

•

Answer 1

안녕하세요. 조일현 전문가입니다.

1 전압 비는 저항의 비와 같지만 V2의 극성이 반대로 표시되어 1:-2의 비율이 됩니다.

2,3번은 맞는 값이며

4번은 V2 = -40V 입니다.

문제에 극성이 주어진 대로 고정되어 있다면 극성에 맞춰 계산합니다.
