ad보드 스텝다운 전원연결 질문드립니다

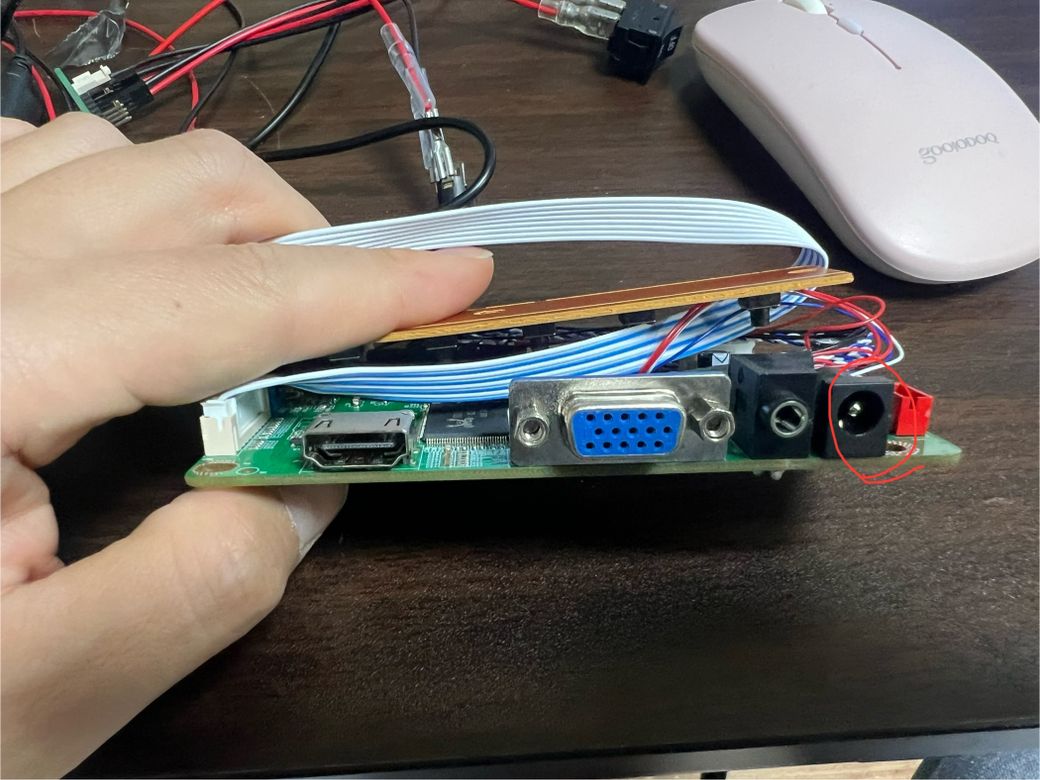

사진에 있는 ad보드와 스텝다운에 전원연결하려하는데 스텝다운 빨간색 usb에 연결하는지 아님 녹색표시한부분에 연결하는지 알고싶고 usb연결해야되면 사진에 있는 제품 사면되는지 알고싶습니다
1개의 답변이 있어요!

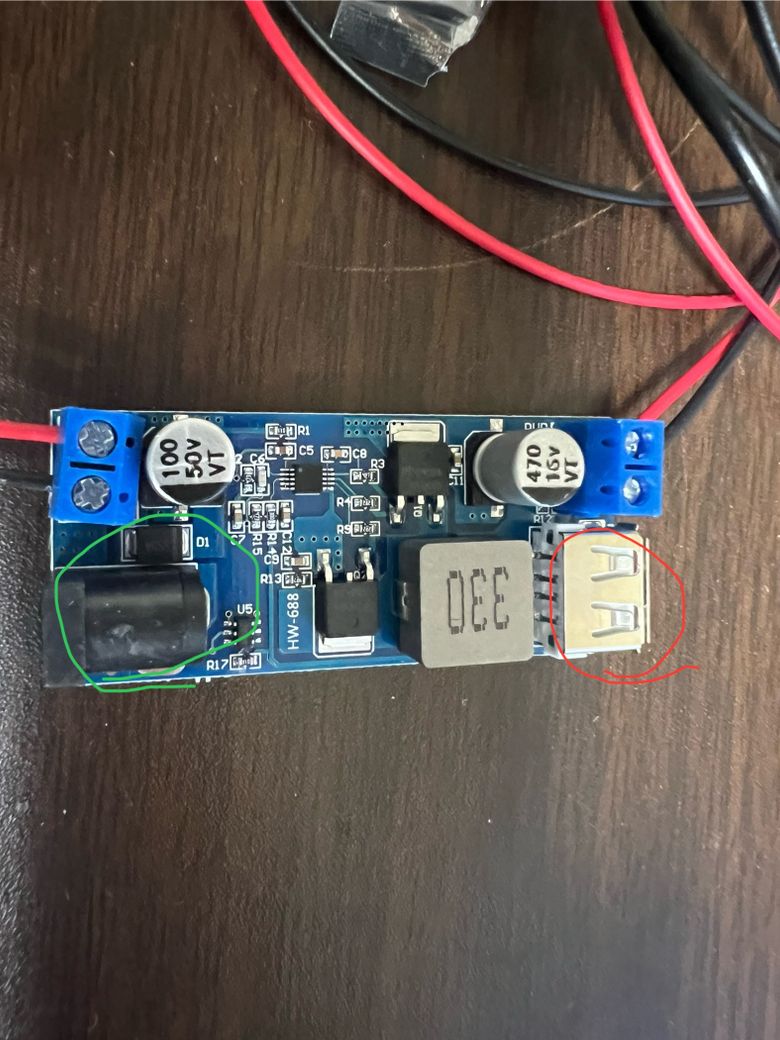

사진 보니까 스텝다운모듈하고 AD보드가 있네요 근데 전원연결은 녹색으로 표시된쪽이 맞습니다
높은 전압을 낮은 전압으로 변환해주는 장치라 입력은 높은 전압이 들어가고 출력은 낮은 전압이 나오는 구조인데
여기서 빨간색으로 표시된 USB 포트는 출력단인데 이건 기기에 전원을 공급하는 용도로 쓰이죠
녹색으로 표시된 부분은 입력단으로 여기에 전원을 연결해야 스텝다운 모듈이 제대로 작동하는 것입니다

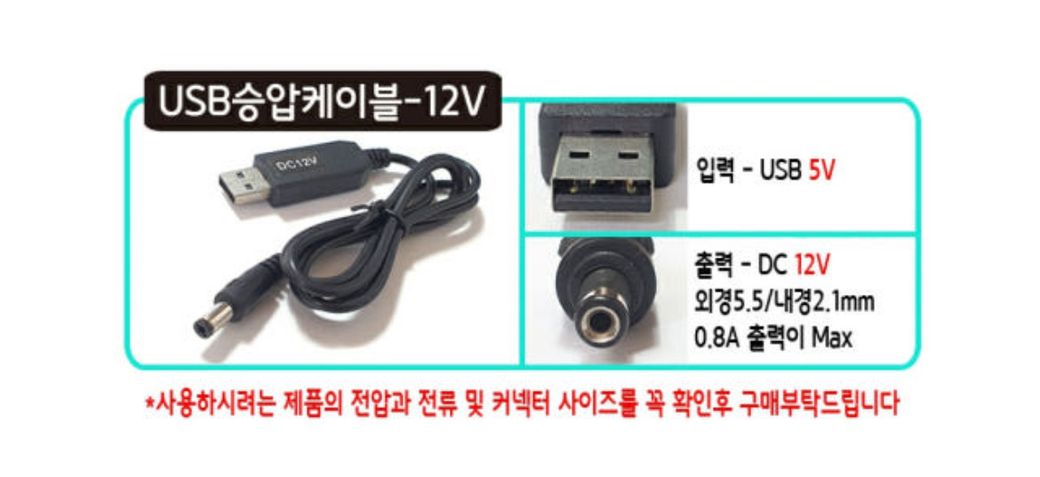

마지막 사진에 있는 USB 승압케이블은 5V USB에서 12V로 변환해주는 케이블이네요 이거를 스텝다운 모듈 입력단에 연결해야 되니깐
이제 AD보드에 필요한 전압이 얼마인지 확인하고 스텝다운 모듈의 출력을 그에 맞게 조정해가지고 녹색 부분에 연결하면 됩니다,,
