전기 스위치 2구에서 3구로 증설하고 싶어요

Question

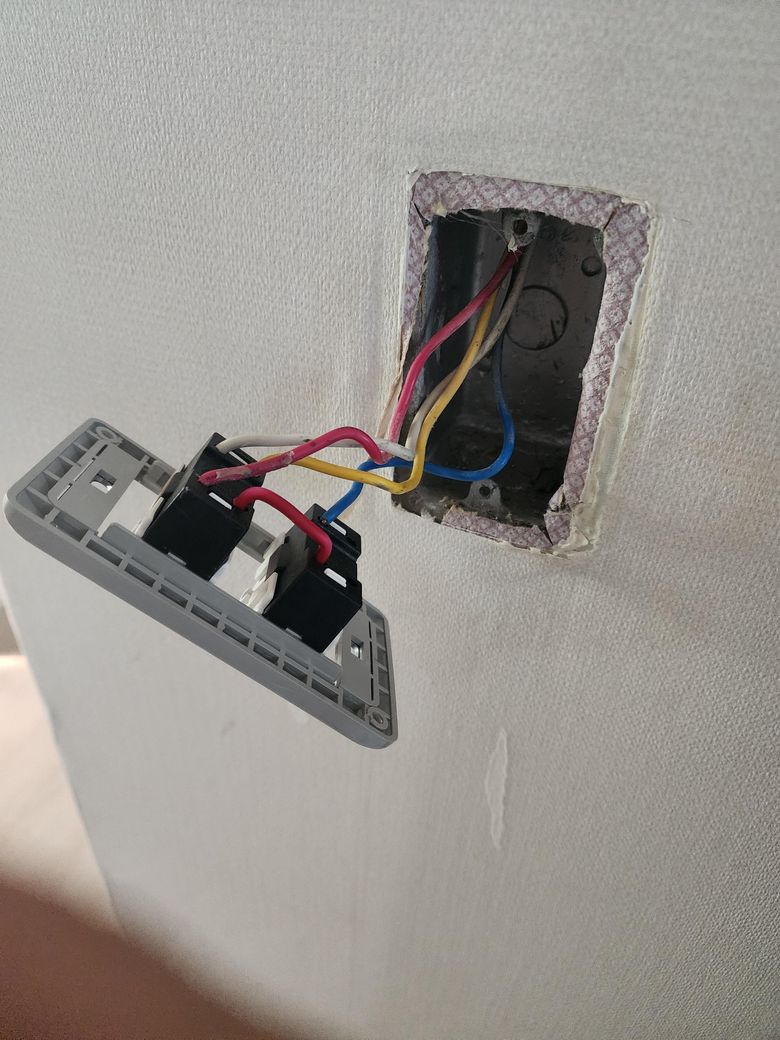

스위치 사진(1구는 천장 전등, 다른 1구는 베란다 전등)

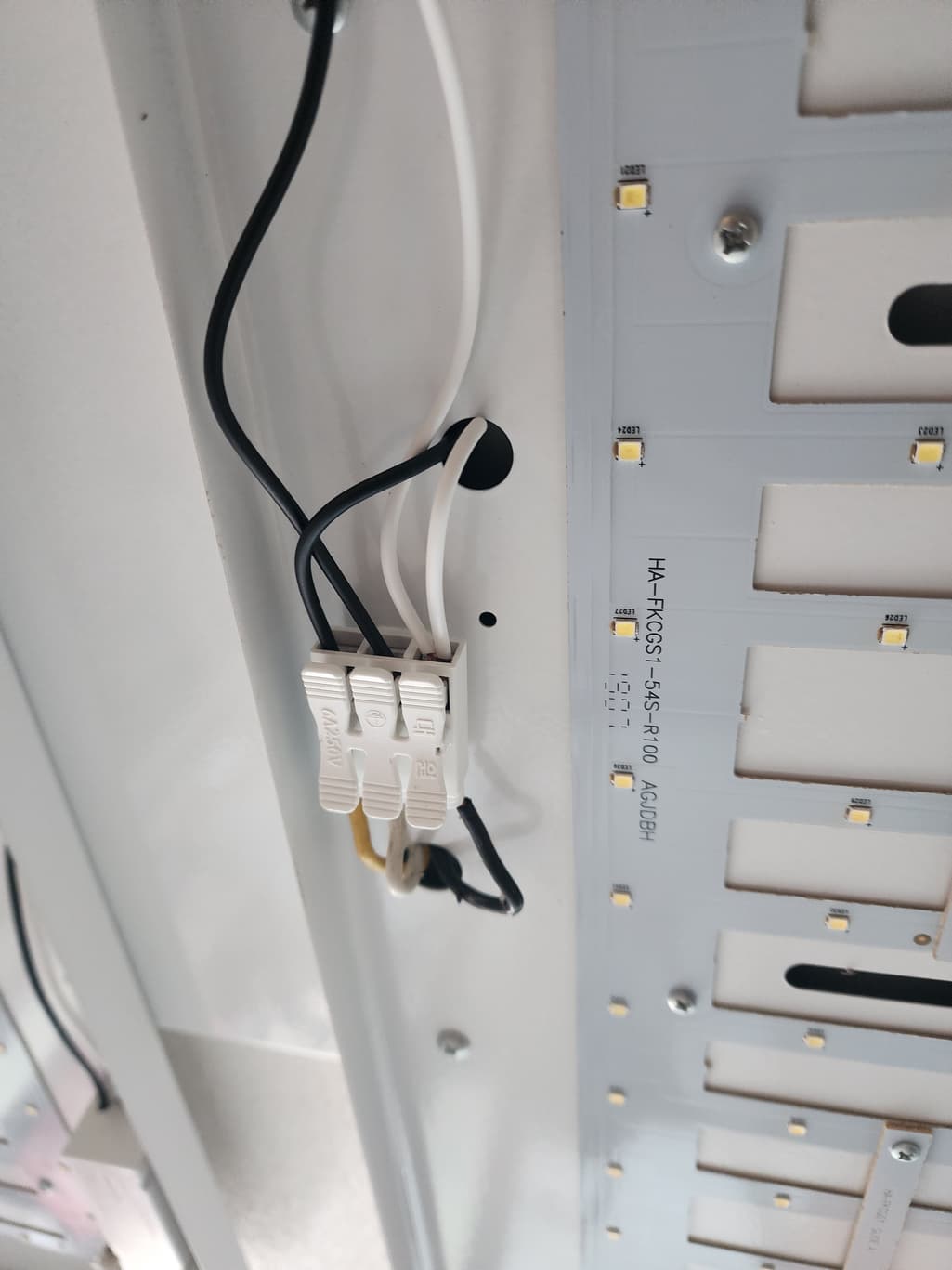

천장 전등 배선 사진

스위치선이 노란색, 공통선이 검정색인가요?

그럼 흰선은 스위치선인가요? 접지선?

기존 천장전등에 추가로 매입등을 달고 3구스위치로 바꾸고 싶습니다

자세히 알려주세요 부탁드립니다

•
•

Answer 1

스위치선은 스위치에 갔다가 전등으로 가고

공통선은 바로 전등으로 갑니다. 검전기 이용해서

삑소리 나면 스위치선 소리가 안나면 공통선입니다.

천장전등 노란색 흰선 = 스위치선

검정색= 공통선

베란다 전등 파란색 선= 스위치선

검정색= 공통선

3구로 바꾸기 위해서는

좌측 빨산색(핫선) 하나 꽂고

아래보시면 점프선 점프선 결선하고

우측 맨위 흰색(출력선)

그아래 노란색(출력선)

그아래 파란색(출력선)

연결하면 됩니다.

Answer 2

모를때는 업자불러서 하는 거를 보고 배우는 것이 좋습니다

공사 특히 빌라같은 곳은 과거 아무렇게나 선을 썻습니다 녹색선을 전기선으로 하는 거라던가

접지를 안한다던가 했습니다 지금 아파트들이야 정상적으로 하지만 ,,, 다 뜯어보질않습니다

색만 가지고 보기가 어렵다는 말입니다

우선 적색은 전원선입니다 백색은 공통선입니다, 그리고 황색, 청색이 등기구로 갔을겁니다

이게 일반적입니다

그러니 3구로 바구려면 위 공통으로 잡은 적색 스위치가 세개가 가야겠고

흰색 공통선이 추가 등기구로, 그리고 새로운 선 하나도 등기구로 가야겠죠

스위치에 황 청색이 있는거처럼 추가로 하나가 더 스위치로 오고요

즉 등기구에 있는 흰색을 새로운 등기구에 연장하고, 그 연장한 등기구에서 새로운 스위치선이 스위치로 옵니다
