이거 드론 내부 선 연결 제대로 한건지 봐주실 수 있나요?

Question

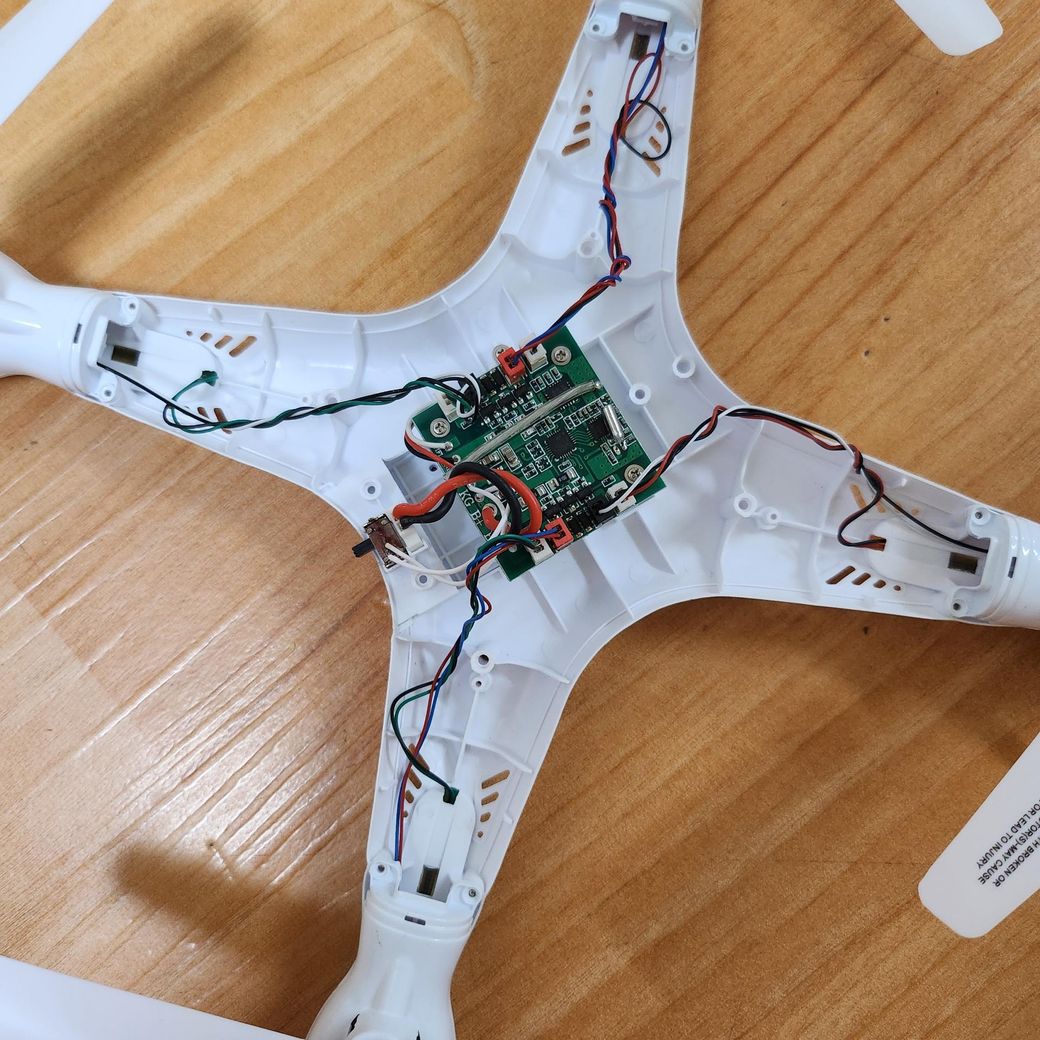

예전에 중학생때 조립하고 한 번도 작동 안 시켜봤던 드론인데 오랜만에 써보려 하니 작동이 안되더라고요. 내부 선 연결 제대로 된건지 한 번 봐주실 수 있나요?

•

Answer 1

안녕하세요. 조일현 전문가입니다.

가장 중요한 전원선인 배터리 연결선이 끊어져 있는 것으로 보여 집니다.

각모터에서 나오는 선들이 보드와 제대로 연결되지 않는 것처럼 보이며 선이 너덜너덜하거나 피복이 벗겨진 부분이 있는지 확인이 필요하며 드론의 모델을 검색해서 배선도를 찾아 보는 것이 도움이 될 수 있습니다.

Answer 2

안녕하세요. 서종현 전문가입니다.

사진을 보면 주요 전선들이 메인 기판에 연결되어 있고, 기본적인 배선 상태는 이상 없어 보입니다. 다만, 드론 작동 불가 문제는 단순 선 연결 외에도 배터리 전압, 모터 연결 상태, 조종기-수신기 페어링, ESC(전자속도조절기)상태, 프로펠러 장착 여부등 다양한 원인이 있을수 있어요

내부선을 다시점검하실때는

• 배터리와 메인보드 전원이 제대로 연결되어 있는지

• 모터선이 각 모터와 정확히 연결됐는지(같은 위치와 극성이 중요)

• 조종기와 수신기 통신이 정상인지(바인딩 상태)

• 납땜 부위나 커넥터 접촉 불량 없는지 확인하시는게 좋습니다.

작동 검사를 위해 배터리 충전, 재부팅, LED상태확인, 모터 회전 테스트 등을 순서대로 점검하시길 권해드립니다. 추가로 구체적 문제 증상(LED깜빡임, 모터 전혀 작동 안함 등)을 알려주시면 더 상세히 안내해 드리겠습니다.
