분해했는데 이거 부품들 역할과 이름이 궁금해요?

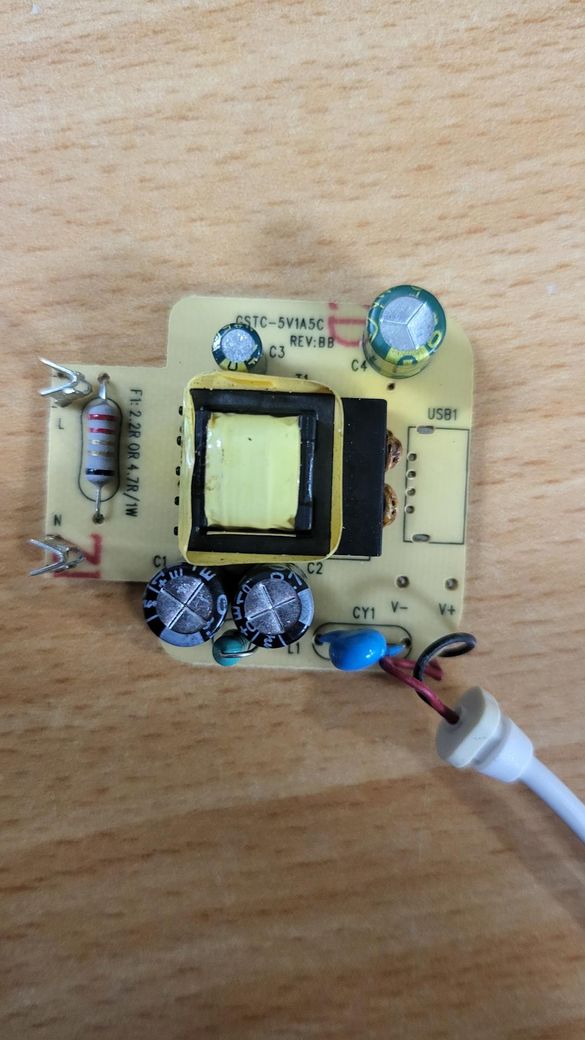

고장난 스맛폰 충전기가 충전을 못해서 고쳐보고싶어서 어렵게 분해를 해봤는데요 노트북에서 많이 보이던 둥근기둥들도 보이고 저항은 알겠는데 왜 220볼트 들어오는데 있는지 모르겠어요, 각 역할들이 뭘까요?

5개의 답변이 있어요!

  • 김준연 전문가

    김준연 전문가

    국방부

    ∙

    안녕하세요. 김준연 전문가입니다.

    충전기는 220v를 입력을 받아 직류 5v로 변환하여 스마트폰에 충전이 됩니다. 사진에서 보여지는곳은 smps로 보여집니다. 가운데 네모난것이 변압기 역활이고 둥근기둥은 콘덴서 검은색 원형 제품은 인덕터 긴 타원형으로 생기고 양쪽 끝에 연결되어있는것 저항입니다.

  • 김재훈 전문가

    김재훈 전문가

    SFTL

    ∙

    안녕하세요. 김재훈 전문가입니다.

    사진의 회로는 스마트폰 충전기 내부의 스위칭 전원회로입니다 220V 교류 전압이 들어노면 먼저 저항과 콘덴서가 전압을 평활 필터링하고 중앙의 트랜스포머가 절연과 함게 5v 로 전압을 강하시킵니다 하단의 전해콘덴서들으 DC 출력의 리플을 줄이고 파란색 세라믹 콘덴서는 조이즈 제거 상단 다이오드는 정류 오른쪽 USB 단자는 최종 5V 출력 부분입니다

  • 박준희 전문가

    박준희 전문가

    삼성물산

    ∙

    안녕하세요. 박준희 전문가입니다.

    스마트폰 충전기는 220V 교류(AC) 전원을 스마트폰이 사용하는 5V 내외의 직류(DC) 전원으로 변환해야 배터리 충전이 가능하므로 220V충전단자가 있는거죠.

    감사합니다.

  • 김상엽 전문가

    김상엽 전문가

    전자정보통신공학부

    ∙

    안녕하세요. 김상엽 전문가입니다.

    충전기 내부 사진에서 노란색은 변압기로 220V를 낮은 전압으로 바꾸고, 둥근 캔은 콘덴서로 전압을 안정화합니다. 저항은 전류를 제한하고, 파란 부품은 노이즈 억제용입니다. 220V가 들어오는 이유는 가정용 교류 전원을 직접 받아 내부에서 직류로 변환하기 때문입니다.

  • 조규현 전문가

    조규현 전문가

    전장R&D

    ∙

    안녕하세요. 조규현 전문가입니다.

    질문자님의 스마트폰 충전기 내부에는 주요 부품들이 서로 연결되어 전력 변환을 수행합니다. 둥근 기둥 형태의 부품은 일반적으로 커패시터로, 전압의 변동을 완화하고 전류 흐름을 안정화하는 역할을 합니다. 220볼트 전압이 입력되는 이유는 충전기의 전력 변환 회로에서 고전압을 낮은 전압으로 전환하기 위함입니다. 이 과정에는 전압 조정기(예: 전압 조정 IC)가 필수적으로 작동합니다. 저항은 전류의 흐름을 제한해 과열을 방지하고, 다이오드는 교류 전압을 직류 전압으로 변환하는 역할을 합니다. 각 부품은 서로 연결되어 안정적인 충전 전압을 생성합니다. 참고 부탁드립니다.
