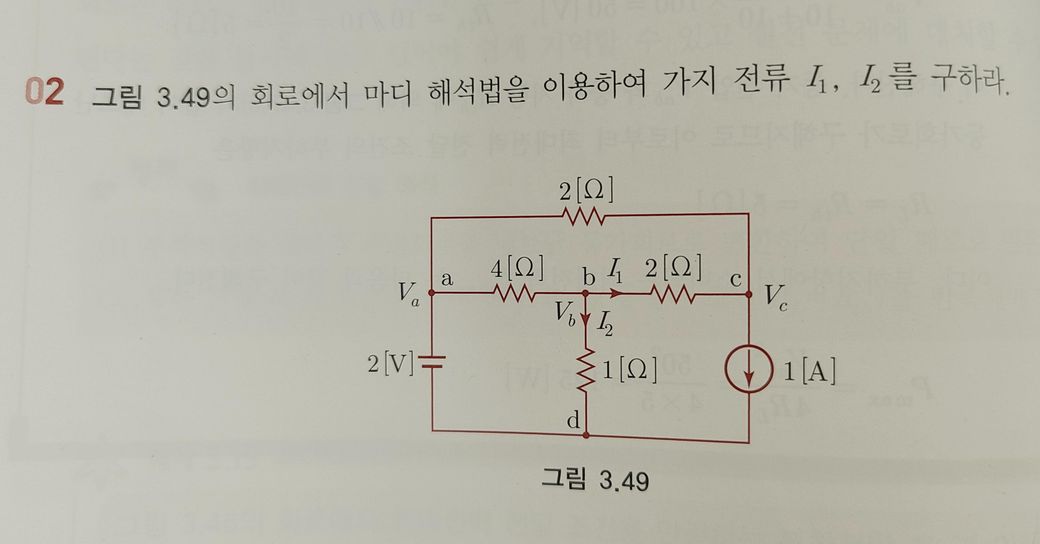

회로이론에 대해서 질문있습니다..

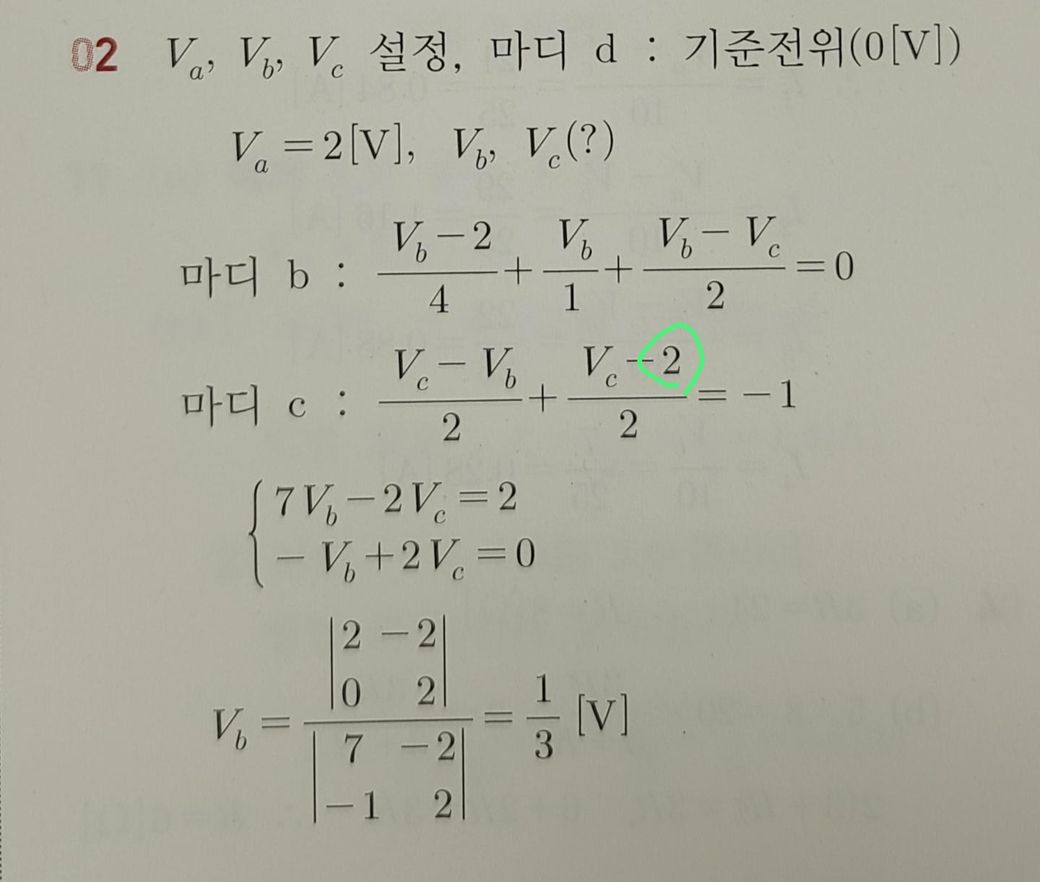

1. 문제 풀이에서 동그라미친 2가 왜 들어가는지 모르겠습니다.

2. 풀이에서 동그라미친 2가 CA점이 연결되어 A점의 전압원이라면 마디 a는 왜 구하지 않나요?

3. 마디 b, c말고 마디 a는 왜 구하지 않나요? 자세한 설명 부탁드립니다.

1개의 답변이 있어요!

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    1. 동그라미 친 2는 C와 연결된 2V 전압원의 전압 값입니다.

      이는 C-D사이 전압차를 저항 2Ω으로 나눈 값이며 KLC 방정식을 세우기 위한 필요한 항 입니다.

    2. 마디 D가 기준 전위가 0V로 주어졌으며 Va는 2V로 설정되었습니다. 마디 A는 Va값을 알고 있기에 굳이

      방정식을 세워 구할 필요가 없습니다.

    3. 마찬가지도 마디A 전압Va는 2V로 주여졌기 때문입니다.
