IR수광 LED와 LED 모듈은 무슨 차이점이 있나요?

Question

1. 위의 사진 3가지는 어떠한 차이점이 있는지 궁금합니다.

2. 모듈로 되어있는 건 저항 연결 없이 사용해도 되는지 궁금합니다.

1. 점프선 길게 연결하여 아두이노와 연결해도 될까요?

•
•
•
•

Answer 1

안녕하세요. 유순혁 전문가입니다.

첫 번째 이미지는 적외선 수광 다이오드, 즉 포토 다이오드로 적외선을 감지하는 수신기 역할을 합니다.

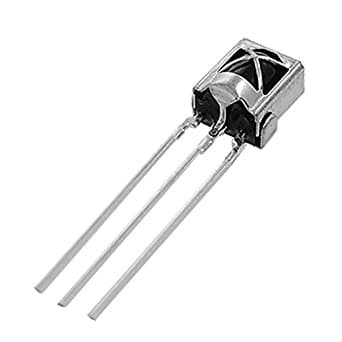

두 번째 이미지는 IR 수광 센서 모듈로, 내부에 신호 처리 회로가 포함되어 있습니다.

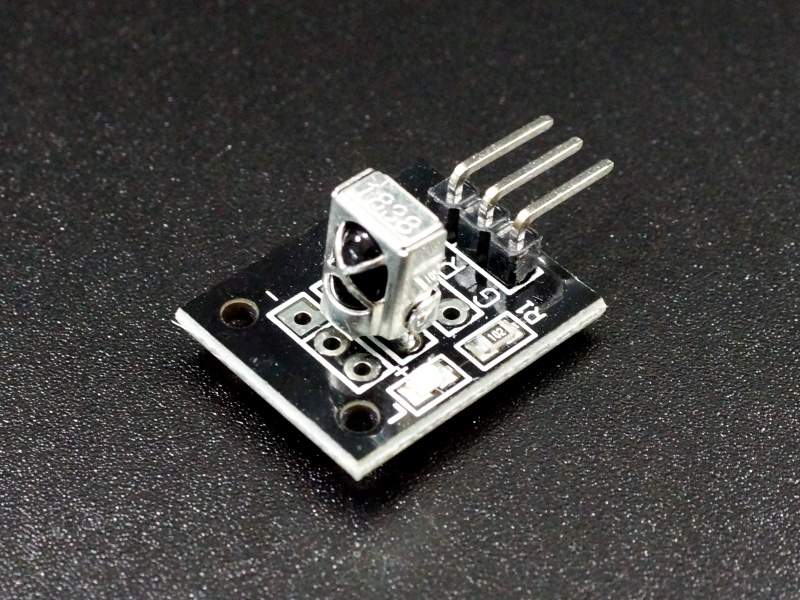

마지막 이미지는 모듈화된 형태로, 추가 회로가 내장되어 있습니다.

모듈로 되어있는 것은 저항이나 필요 부품이 포함되어 있어 별도의 저항 연결이 필요하지 않습니다. 다만 데이터 시트에서 권장 전압과 전류 범위를 확인하고 사용하시는 것이 안전합니다~!

점프선을 길게 연결할 경우 신호 품질이 저하될 가능성이 있습니다. 특히 IR 수신 모듈은 신호 왜곡에 민감하기 때문에 20CM 이하로 유지하는 것이 권장됩니다~!

Answer 2

안녕하세요. 조일현 전문가입니다.

IR수광 LED - 적외선 감지 역할을 하며 반사된 적외선을 수광하여 감지하거나 신호를 받습니다.

LED모듈 - 일반적으로는 빛을 발생하는 역할을 합니다. 이는 발광 다이오드를 포함 합니다.

LED모듈은 일반적으로 이미 적절한 저항이 내장되어 있습니다.

점퍼선을 길게 연결하는건 권장되지 않습니다.

해당이유는 긴 점퍼선은 노이즈와 간섭을 더 많이 받아 신호 품질이 떨어질수 있으며,

길이가 길어 질수록 접촉불량이 발생할수 있습니다.

또한 내구성이 약해 장기간 사용은 무리입니다.

Answer 3

안녕하세요. 강세훈 전문가입니다.

1. IR 수광 LED는 적외선 감지 전용이고, IR 모듈은 수신 LED에 신호 처리 회로가 내장된 형태로 추가 회로 없이 간편하게 사용 가능합니다. 2. 모듈형은 보통 저항이 내장되어 별도 저항이 필요 없습니다. 3. 점프선은 길게 연결 시 신호 간섭이 생길 수 있어 20cm 이하로 유지하는 것이 좋습니다.감사합니다.
