R형 터미널 규격 어떻게 보아야 하나요?

R형 터미널 규격을 보고 읽는법을 알고 싶습니다

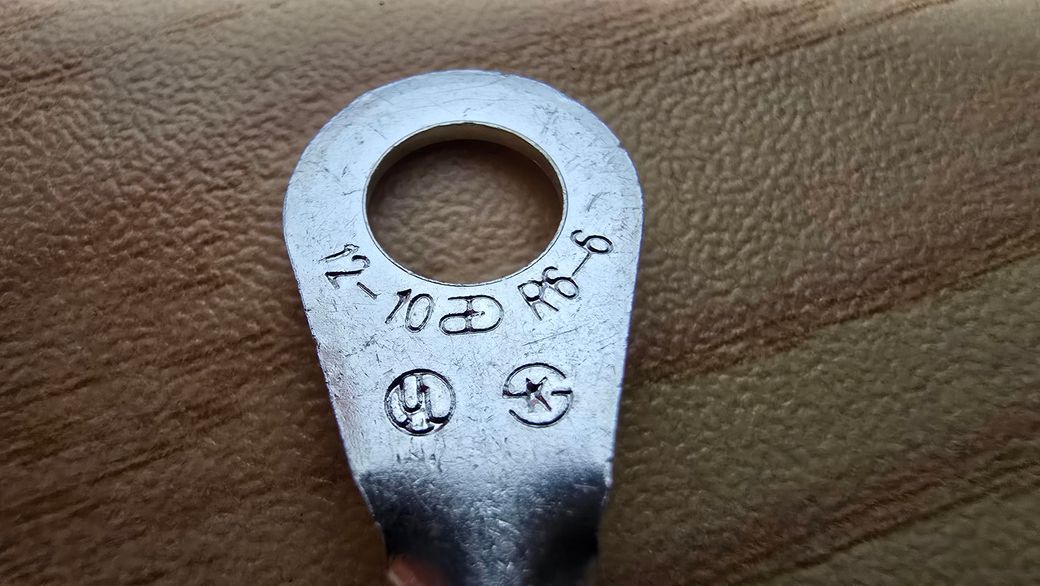

사진과 같을 경우 어떻게 읽어야 하나요?

12-10 이라고 적혀있기도 하고

R6-6 이라고 도 적혀있어서

이걸 어떻게 봐야할 지 잘 몰라 질문해봅니다

알려주시면 감사하겠습니다.

2개의 답변이 있어요!

  • 구승규 전기기능사

    구승규 전기기능사

    농심 환경공무팀

    ∙

    안녕하세요. 구승규 전기기능사입니다.

    뒤에 호칭만 읽으시면 됩니다.

    R6-6 링터미널의 고정볼트가 M6, 터미널 전선이 6SQ 라는 의미입니다.

  • 김준연 전기기사

    김준연 전기기사

    국방부

    ∙

    안녕하세요. 김준연 전기기사입니다.

    r형 터미널 규격에 대해서 알려드릴께요!

    12-10 전선의 굵기 즉 단면적을 나타냅니다. 12는 3.31mm^2 10은 5.26mm^2 입니다.

    r6-6 에서 r6 은 r타입 전선 삽입부 내경 6mm^2 급 전선용 그다음 6은 볼트구먼 내경입니다 6mm 볼트용이라는 뜻입니다.

    즉 이터미널은 6mm^2급 전선과 6mm 볼트사용할수 있는 r형 터미널 입니다.

    제답변이 도움이 되었으면 좋겠습니다
