오토캐드 치수선 설정 어떻게 하나요????

Question

오토캐드2020입니다

치수선을 난잡하게 양쪽 보조선 나오고 중앙에 치수 기입이 되는 게 아니라 끝 선(?) 이 부분의 치수가 몇 인지만 기입하고 싶은데 어떻게 하는 거죠?

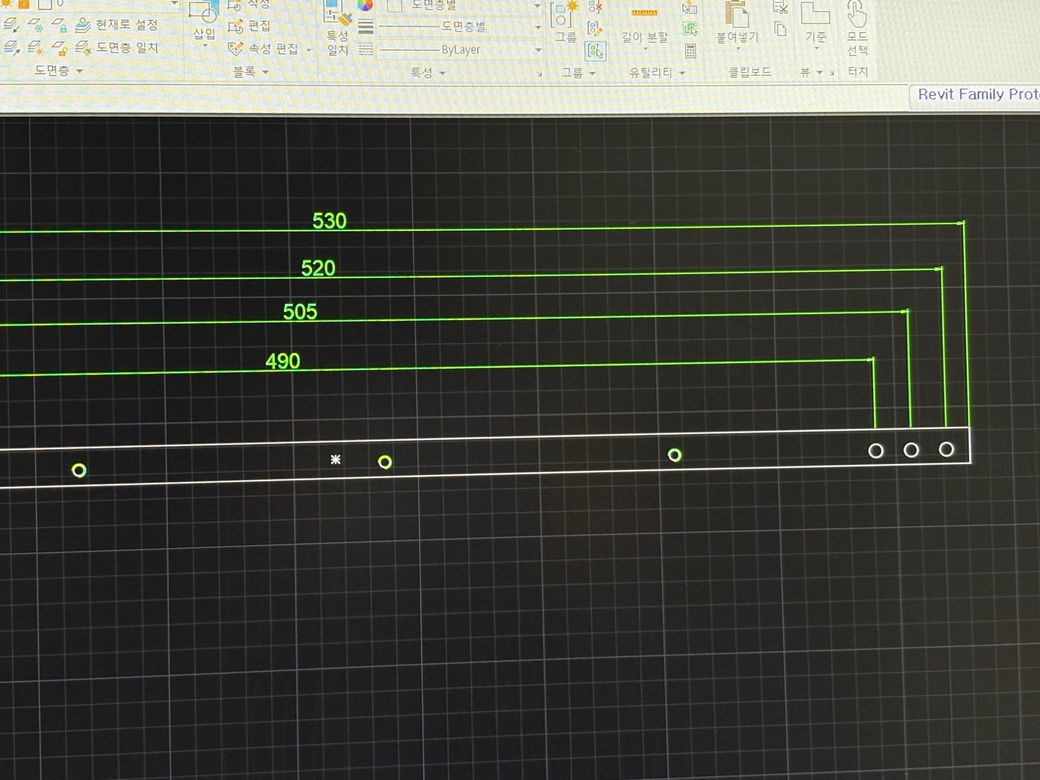

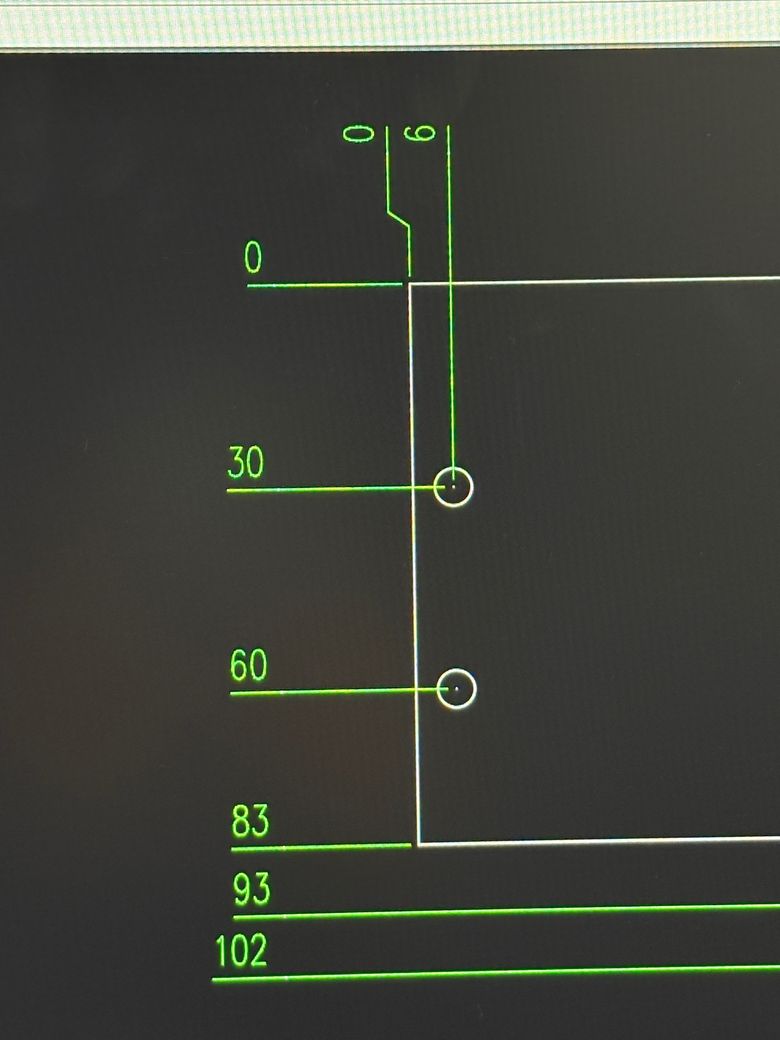

첫 번째 사진을 >> 두 번째 사진 처럼 하고 싶어요

•
•

Answer 1

안녕하세요. 서종현 전문가입니다.

오토캐드20202에서 치수선을 사진 첫번째처럼 복잡하게 나오지 않고, 두번째 사진처럼 끝선에만 치수 기입하려면 다음 방법을 사용하세요

• 치수 스타일(DIMSTYLE)편집

  • 명령어창에 DIMSTYLE 입력후 엔터

  • 사용중인 치수 스타일 선택후 '수정'클릭

• '기본'탭에서

  • '치수형식'>보조선 설정 부분에서 보조선 넘침 및 연장선 옵션을 조절

  • 보조선 너비를 필요에 따라 줄이거나 사용 안 함 설정 가능

• 텍스트 탭에서

  • 텍스트 위치를 중앙 또는 끝으로 조정할수있음

• 치수선 직접 편집

  • 이미 그려진 치수에서 개별 보조선을 선택해 삭제하거나 길이 조절 가능

이렇게 하면 불필요한 보조선이 줄고, 치수값이 원하는 위치(끝선)에만 표시됩니다.

필요하면 DIMEDIT 명령어로 기존 치수 보조선을 수정하는것도 도움이 됩니다.

Answer 2

안녕하세요. 조일현 전문가입니다.

DIMSTYLE를 사용하여 기호 및 화살표 또는 문자를 변경할 수 있으며 문제 배치를 가로 및 세로 배치 위치로 조절 할 수 있습니다.

Answer 3

안녕하세요. 김민규 전문가입니다.

DIMSTYLE 에 들어가셔서 offset from dim line 을 최대한 작게 설정하시고 치수선 조절하면 될 것 같습니다.
