캐드 3일차 인데 너무 어려워요 도와주세요

Question

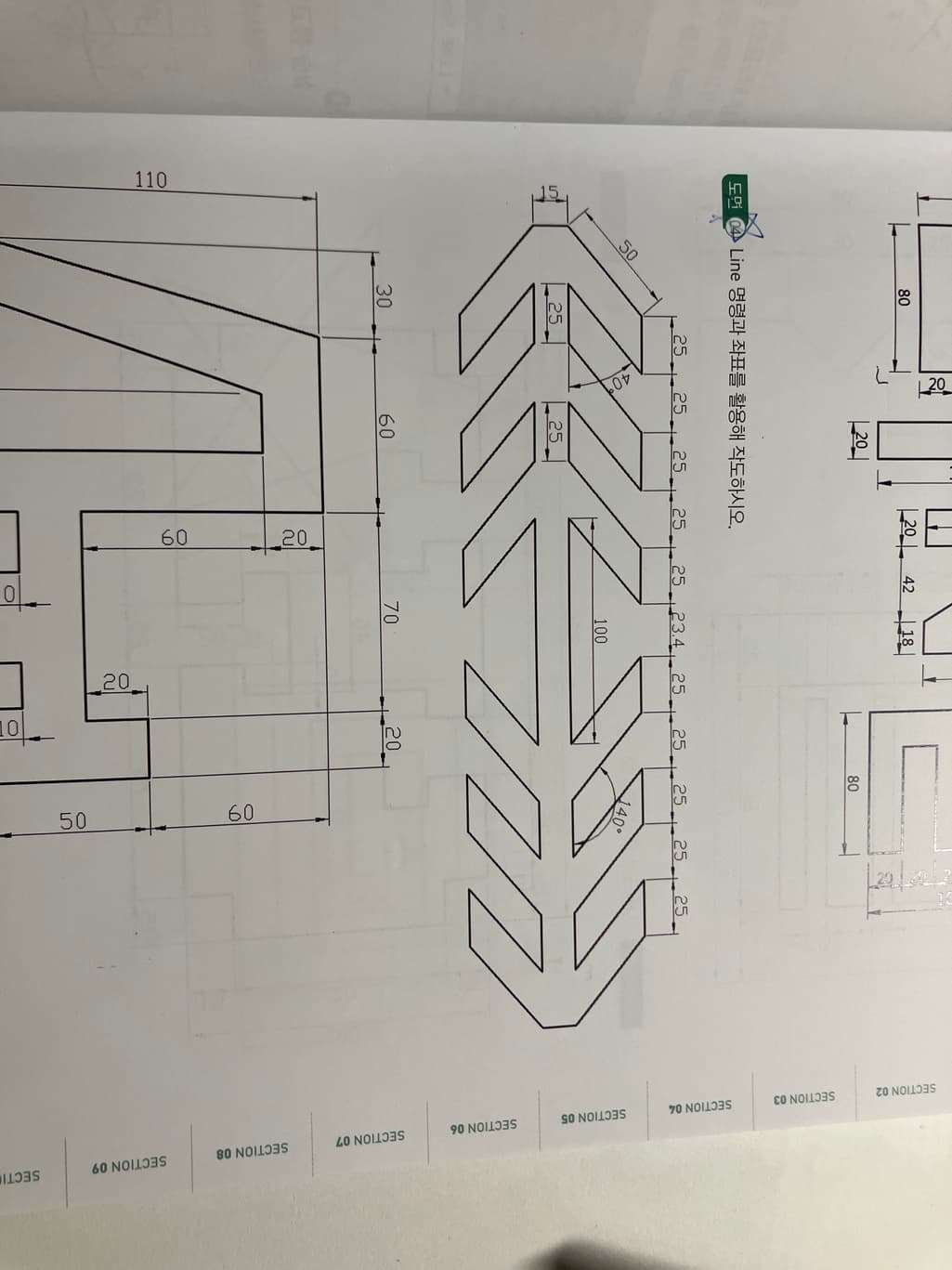

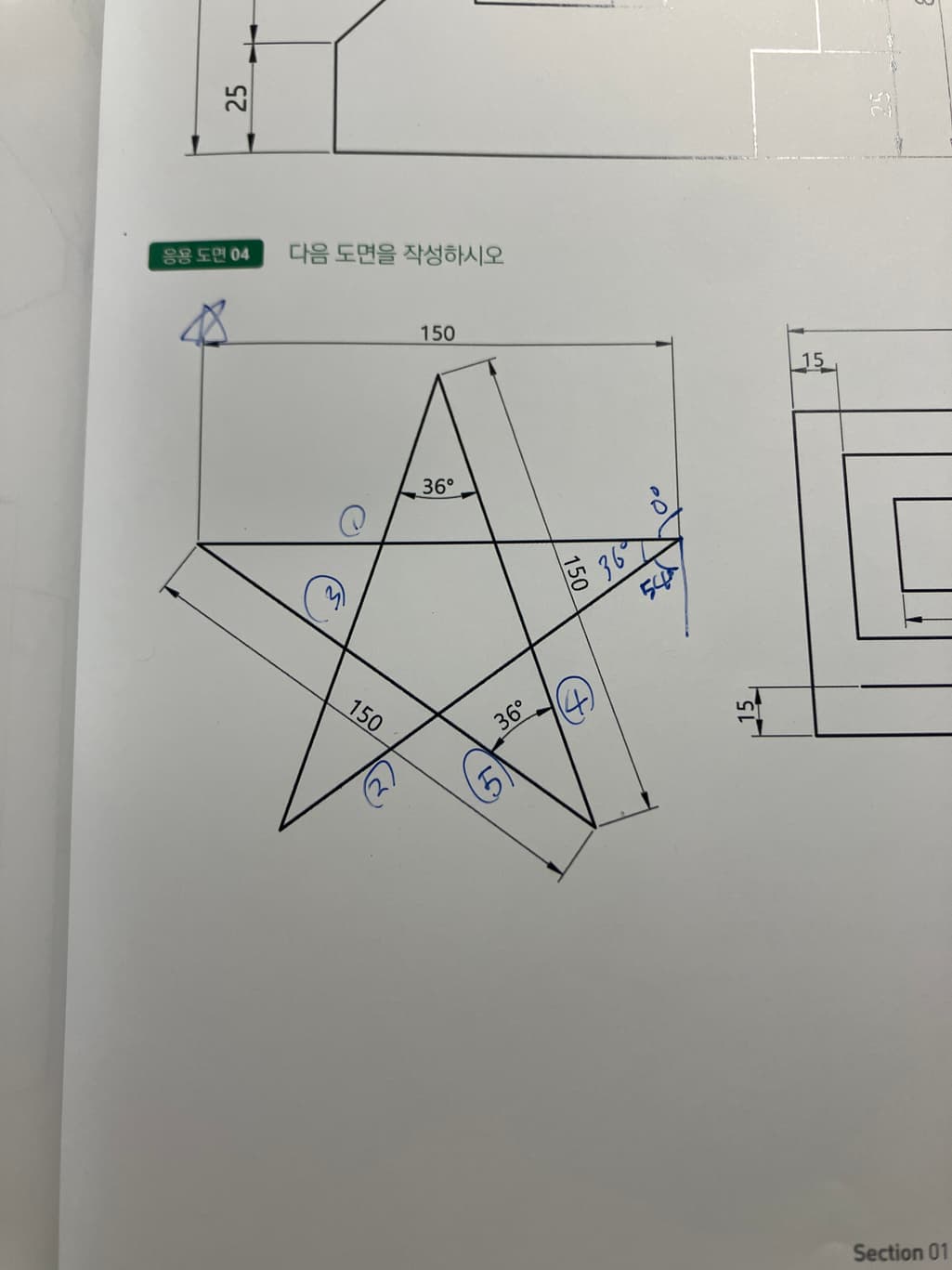

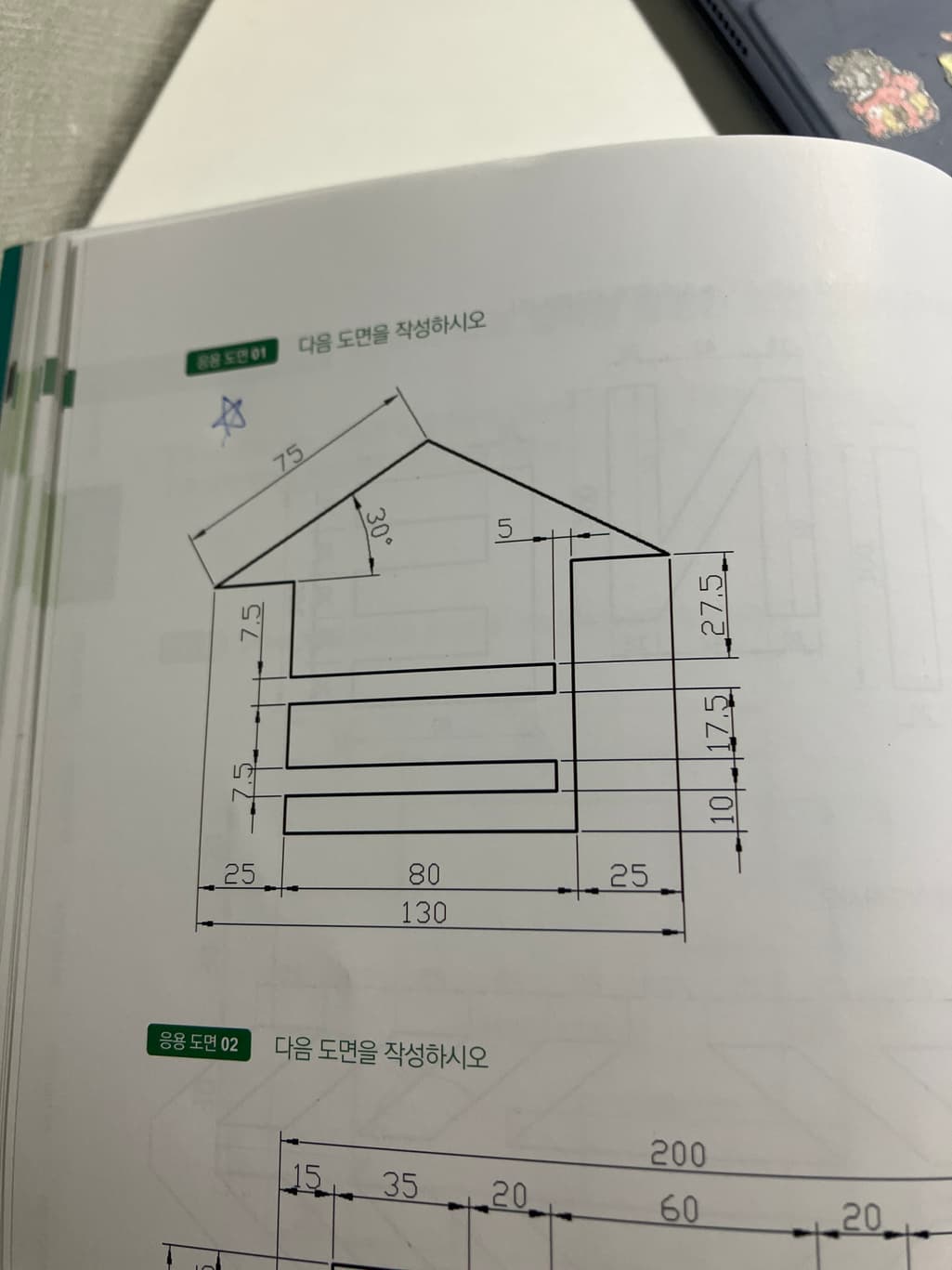

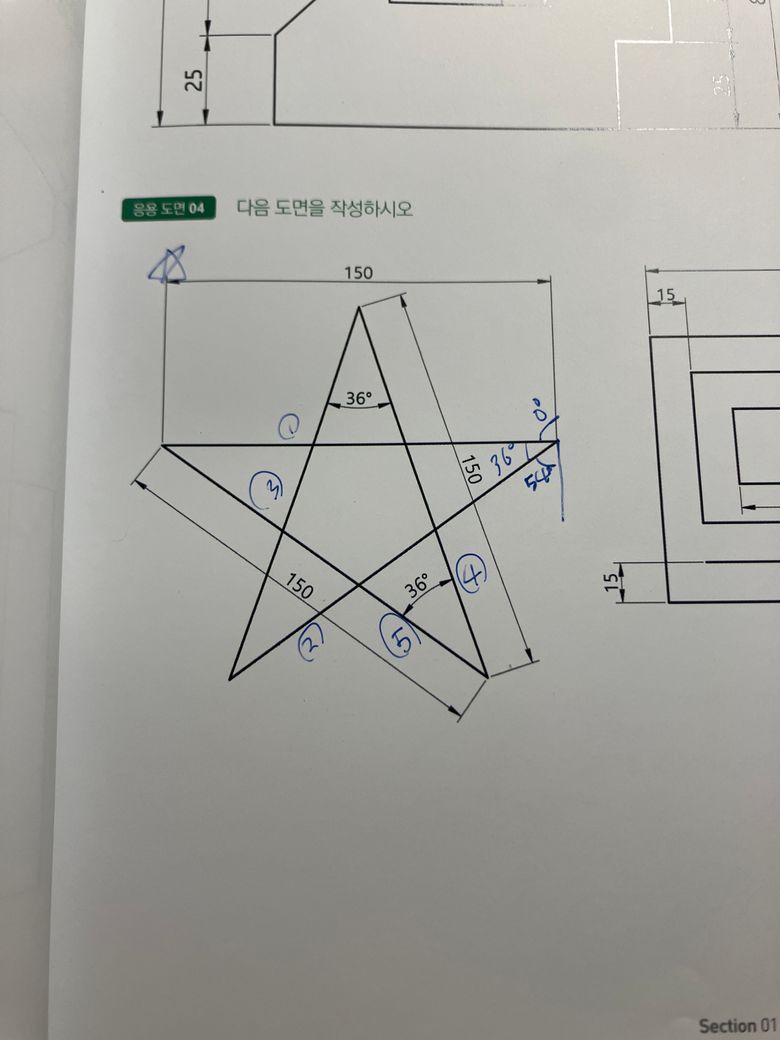

다른건 알겠는데 상대극좌표가 너무 헷갈리고 어려워요 도와주세요 사진 아래 처럼 3가지 다 모르겠어요ㅠㅠㅠ 잘하는 팁도 있으면 알려주세요

•
•
•

Answer 1

안녕하세요. 서종현 전문가입니다.

상대극좌표는 현재 점을 기준으로 거리와 각도를 입력해 다음점을 지정하는 방식입니다. 예를들어 @거리<각도 형태로 입력합니다. 여기서 @는 현재 위치 기준이라는 뜻이고 , <뒤의 각도는 X축(오른쪽 수평선)기준 시계 방향 각도입니다.

예시로 현재 점에서 오른쪽으로 5만큼 이동하려면 @5<0을 입력하고 위쪽으로 5만큼 이동하려면 @5<90을 입력합니다.

즉, 상대극좌표는 현재 위치에서 거리와 방향(각도)를 지정해 선을 그리는 방식이라, 절대좌표보다 직관적이고 빠르게 도면을 그릴수있습니다.

Answer 2

안녕하세요. 조일현 전문가입니다.

3가지 사진의 공통점으로는 상대 극좌표를 사용하여 그릴 수 있습니다.

상대 극좌표를 사용하지 않고 그냥 라인으로도 그릴 수 있는데 학습의 목표를 두고 있습니다.

상대 극좌표는 @[거리]<각도 로 표현되며 , @는 현재 위치를 기준으로 정한다 입니다.

거리는 현재 위치에서 다음 지점까지 직선 거리를 뜻하며 <는 각도를 표현하는 의미 이며

각도는 보통 x축 기준으로 반시계 방향으로 측정한 각도를 말합니다.

이를 적용하여 그릴 때 헷갈리고 어렵다고 느껴지는 이유는 현재 내가 어떤 점에 위치하고 기준 0도 어디 인지

명확하지 않기 때문입니다. 양의 x축이 0도라면 반시계 방향으로 각도가 증가한다는 것을 이해해야 합니다.
