건축도면 보는데 내력벽인지 궁금합니다

Question

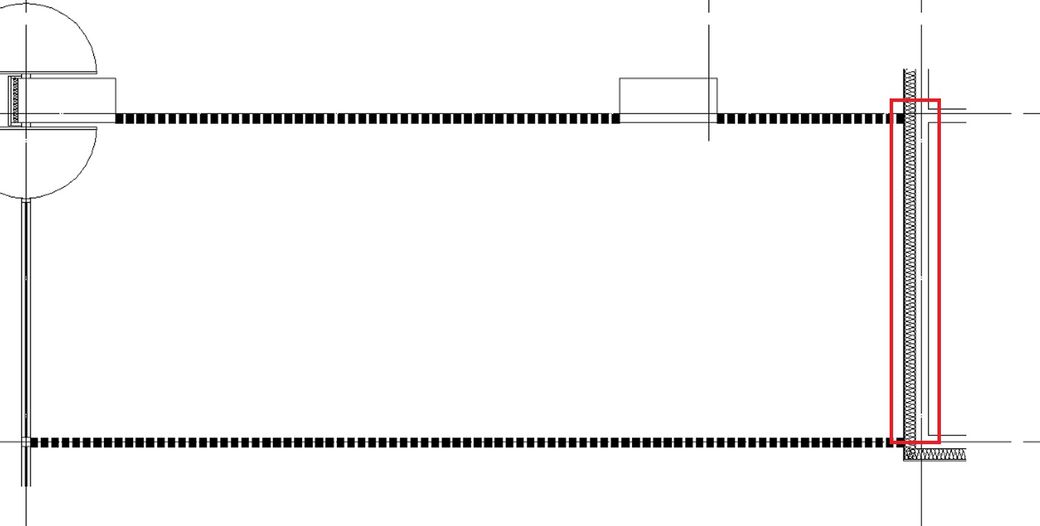

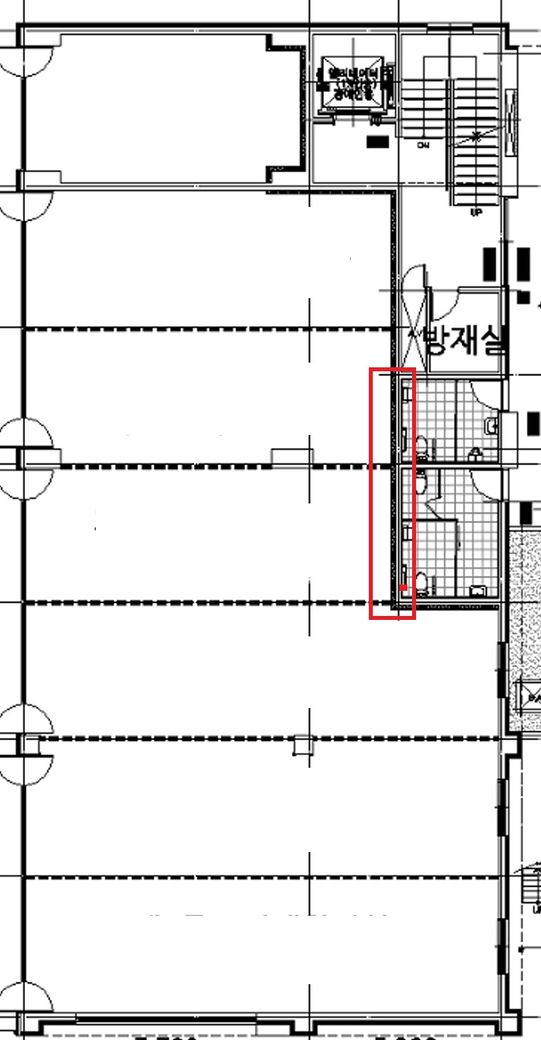

근린 상가 건축물 현황도를 발급받아서 보고있는데 빨간색으로 표시해놓은 부분이 내력벽이나 혹은 비내력벽인지 혹시 아시는 분 계실까요.

•
•

Answer 1

내 사진상 그부분은 비내벽으로 보입니다. 어떤 이유로 물어 보시는지는 모르겠지만 개방감을 위해 벽을 허물고 창으로 바꾸는것도 가능 합니다.

Answer 2

도면만 보고 답을 드리겠습니다.

도면에는 조적벽체의 표시가 아니며 두께가 200mm정도인 것으로 그려졌습니다. 그렇기 때문에 하중을 받치고 있는 내력벽일 가능성이 높습니다.

도에 기둥이 충분히 있는

것으로 보아 저 벽체를 내력벽으로 쓸 필요는 없을 것 같습니다. 하지만 조적벽체를 세우기 어려운 상황이었거나 구조설계자가 필요하다고 판단해서 두께 200mm이상의 철근콘크리트 벽체를 둬서 기둥과 보의 하중을 분담하게 할 수 있습니다.

전체 층수가 몇 층인지, 층고가 몇 미터인지, 평면 구성이 어떻게 되는지 등을 알면 더 정확하게 판단할 수 있겠지만 그 보다 더 정확한 것은 구조계산서 상에 모델링 그림을 보는 것입니다.
