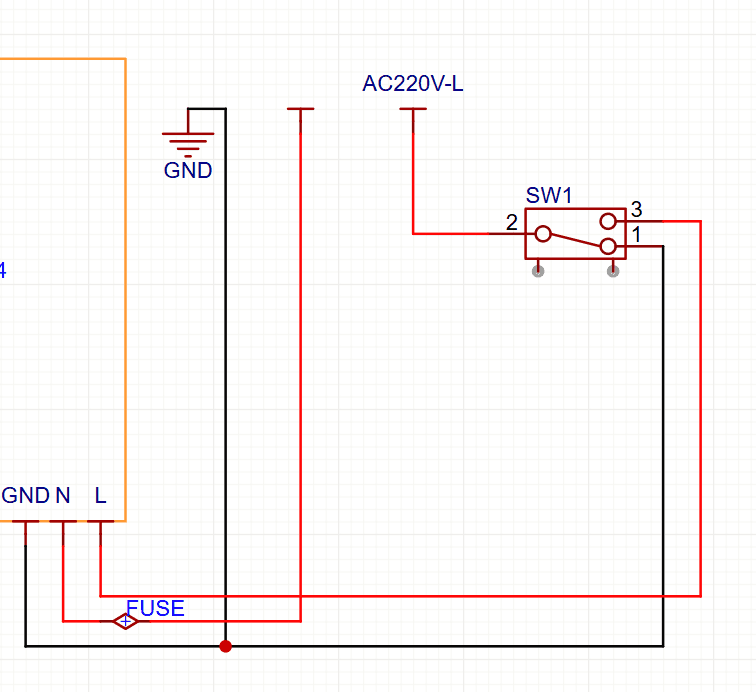

3극인 AC 220 회로도 이렇게 짜는게 맞나요?
스위치를 통해 온오프 하는 형식인데, 3극이라 SMPS에 연결한 느낌입니다.
이 연결법이 맞을까요?
혹시 다른 부호가 있으면 말씀해주세요
FUSE도 문제가 있는지, N극에 이름이 달라서 AC220-N이라는 네임은 쓸 수 없다고 합니다.
왜 그런지 아실까요?
55글자 더 채워주세요.
3개의 답변이 있어요!
전문가 답변 평가답변의 별점을 선택하여 평가를 해주세요. 전문가들에게 도움이 됩니다.
안녕하세요. 유순혁 전문가입니다.
퓨즈는 회로 보호를 위해 L, 라인에 연결하는 것이 일반적입니다. 지금처럼 중성선에 연결하게 되면, 과전류 상황에서 퓨즈가 끊어져도 L쪽 회로가 여전히 활성화되어 있어서 위험합니다~!
안녕하세요. 조일현 전문가입니다.
일반적으로 L라인으로 연결하는 것이 맞습니다.
퓨즈는 안전을 위해 중요 요소이며 적절한 용량의 퓨즈를 사용하는 것이 좋습니다.
N극에 대한 명칭은 일반적으로 N이나 Neutral 로 표기합니다.
AC220-N표기는 혼란을 줄수 있으므로 피하는 것이 좋습니다
안녕하세요. 강세훈 전문가입니다.
퓨즈는 L(라인)에 연결하는 것이 안전하며 N(중성선)에 연결하면 과전류
차단 후에도 회로에 전류가 남아 위험할 수 있습니다. 감사합니다.
