솔리드웍스 부품속성 들어가서 부품설명 어떻게 수정하나요?
제목과 동일한 내용의 질문인데요 솔리드 웍스에서 BOM리스트를 만드는데
부품설명에 자세하게 글을 적고싶은데 어떻게 추가를 해야되는건가요?
3개의 답변이 있어요!
안녕하세요. 김상규 전문가입니다.
솔리드웍스에서 BOM 리스트 작성 시 부품 설명에 설명을 추가하는 방법은 다음과 같습니다
1. 사용자 정의 속성 사용
설명: BOM 리스트를 생성하기 전에, 각 부품에 대한 사용자 정의 속성을 설정해야 합니다. 이 속성을 통해 부품의 재질, 수량, 중량, 비고 등 다양한 정보를 입력할 수 있습니다
2. 속성 탭 빌더 사용
설명: 속성 탭 빌더를 사용하여 BOM 리스트에 필요한 속성을 미리 정의합니다. 예를 들어, 품명, 재질, 비고 등을 입력할 수 있습니다. 이 속성을 미리 정의하면 BOM 리스트를 생성할 때 쉽게 정보를 입력할 수 있습니다
3. BOM PropertyManager 설정
설명: BOM PropertyManager에서 부품 설명에 대한 정보를 설정합니다. 여기서 사용자 정의 속성을 클릭하고, 필요한 항목을 추가하여 부품의 재질, 비고 등 정보를 입력할 수 있습니다
4. BOM 템플릿 사용
설명: BOM 템플릿을 사용하여 미리 설정된 속성을 사용할 수 있습니다. BOM 템플릿을 저장하고, 새로 생성된 BOM에 적용하면 빠르게 부품 설명을 추가할 수 있습니다
5. BOM 삽입 후 수정
설명: BOM을 삽입한 후, 각 열을 클릭하여 부품 설명을 수정할 수 있습니다. 예를 들어, 비고 열을 클릭하여 부품의 특정한 설명을 추가할 수 있습니다
■ 단계별 과정 요약
속성 탭 빌더 설정
단계:
속성 탭 빌더 실행: 삽입 > 속성 탭 빌더를 클릭하여 속성 탭 빌더를 실행합니다.
속성 이름 설정: 품명, 재질, 비고 등 필요한 항목을 입력합니다.
저장: 설정한 속성을 저장합니다
부품 파일 열기
단계:
부품 파일 열기: 해당 부품 파일을 열고, 사용자 정의 속성을 클릭합니다.
속성 이름 불러오기: 설정한 속성을 불러옵니다.
새 항목 추가: 필요에 따라 새로운 항목을 추가합니다
BOM 삽입
단계:
BOM 삽입: 삽입 > 테이블 > BOM을 선택하여 BOM을 삽입합니다.
속성 적용: 설정한 속성을 적용하여 부품 설명을 추가합니다
BOM 수정
단계:
열 클릭: 각 열을 클릭하여 부품 설명을 수정합니다.
비고 추가: 비고 열을 클릭하여 부품의 특정한 설명을 추가합니다
위와 같은 과정을 통해 솔리드웍스 내에서 BOM 리스트를 작성하고 부품 설명을 추가하는 과정을
진행 가능 합니다.
안녕하세요. 서종현 전문가입니다.
솔리드웍스에서 부품 속성을 수정하고 추가하는 방법은 다음과 같습니다.
부품 선택 : 솔리드웍스에서 수정하고자 하는 부품을 선택합니다.
속성편집 : 상단 메뉴에서 "파일"을 클릭한후 "속성"을 선택합니다. 또는 부품에서 마우스로 오른쪽버튼을 클릭하고 '속성'을 선택할수있습니다.

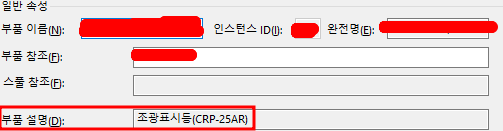

부품 설명 입력 : '속성'창에서 '자세한 설명'또는 '부품설명'필드를 찾아 원하는 내용을 입력합니다. 필요한 경우 다른속성(예:재료,제조사등)도 수정할수있습니다.
저장 : 수정이 완료되면 '확인'버튼을 클릭하여 변경사항을 저장합니다.
안녕하세요. 조일현 전문가입니다.
부품 파일을 열고 사용자 정의 속성을 필요한 속성을 추가합니다.
삽입- 속성 실행 , bom 리스트에 필요한 속성을 미리 정의해야 합니다.
삽입-테이블-bom 삽입 후 속성을 적용하여 부품 설명을 추가합니다.
bom 삽입 후 설명 수정이 가능합니다.
