회로이론 회로망 문제질문(등가회로 나타내기)

Question

등가 저항 연습중인데 이해가 안되어서 질문드립니다. ㅠㅠㅠ

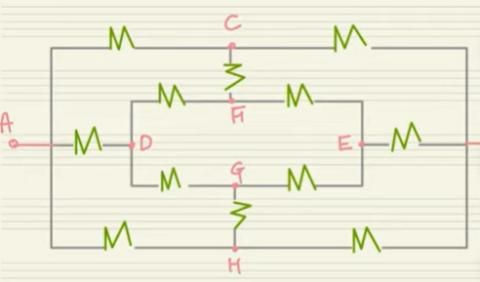

만약 2개의 전위가 같으면 전류가 안흘러서 개방상태가 된다고 하였는데 사진에서 C점과 F 점이 등전위여서 저항을 지울 수 있다고 합니다
.
그런데 C점과 F점이 등전위가 아니라 C점과 D점이 등전위가 아닌가요??

왜냐하면 저항을 C점과 D점은 저항을 한번 지났고 F 점은 저항을 두번 지나서 오히려 전위차가 발생하는거 아닌가요??

(각 저항의 값은 동일하다고 가정합니다.)

•

Answer 1

안녕하세요. 조일현 전문가입니다.

두 점이 등전위라는 것은 전압이 없는 상태를 의미합니다.

회로에서 등전위를 판단하려면, 대칭성과 전류의 흐름을 살펴봐야 합니다.

대칭적인 구조에서는 특정 점들이 동일한 전위를 가지는 경우가 많습니다.

C,F가 등전위라고 하고 저항값이 모두 동일하다고 한다면 전위차가 발생하지 않습니다.
