이 회로에서 등가 저항을 구하는 법에 대해서 알고 싶습니다.

Question

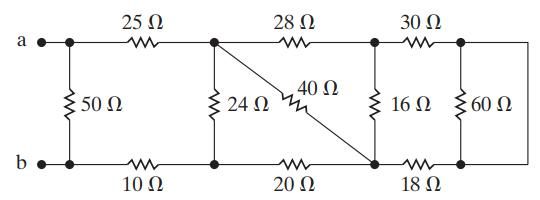

첫 번째 사진에서 맨 오른쪽 60Ω에 대해서 직렬 연결 되어 있는 30Ω, 18Ω과 더하지 않고 60Ω기준 오른쪽 0옴과 병렬이기 때문에 60옴은 고려하지 않더라고요. 왜 그렇게 하는지 궁금합니다.

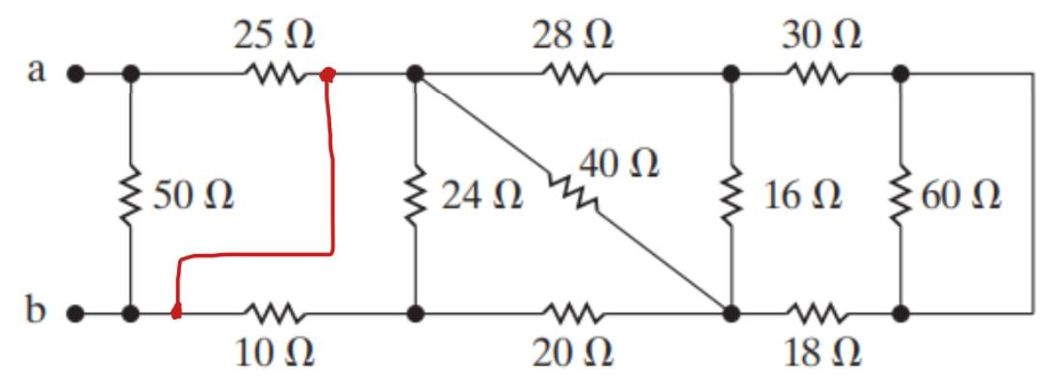

두 번째 사진에선 빨간색으로 선이 생겼을 때, 그 뒤로는 전류가 흐르지 않는다고 하던데, 그렇다면 총 저항을 계산할 땐 25Ω, 50Ω 이 병렬 연결 된 것으로 생각하고 구하면 되는 건가요?

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

60Ω 저항은 오른쪽 0Ω 저항과 병렬로 연결되어 있어 전압이 동일하게 유지 되므로 독립적으로 계산됩니다.

30Ω과18Ω은 60Ω과 병렬 관계가 없으므로 합산하지 않으며, 병렬 연결된 저항만 따로 계산합니다.

두번째는 단락 때문입니다. 전류는 저항이 없는 경로를 우선으로 흐르며 빨간선 뒤로는 전류가 흐르지 않게 됩니다.

25Ω,50Ω이 병렬로 연결된 것으로 보고 계산을 하면됩니다.
