전자기기 납땝 인두기 질문 입니다 ..

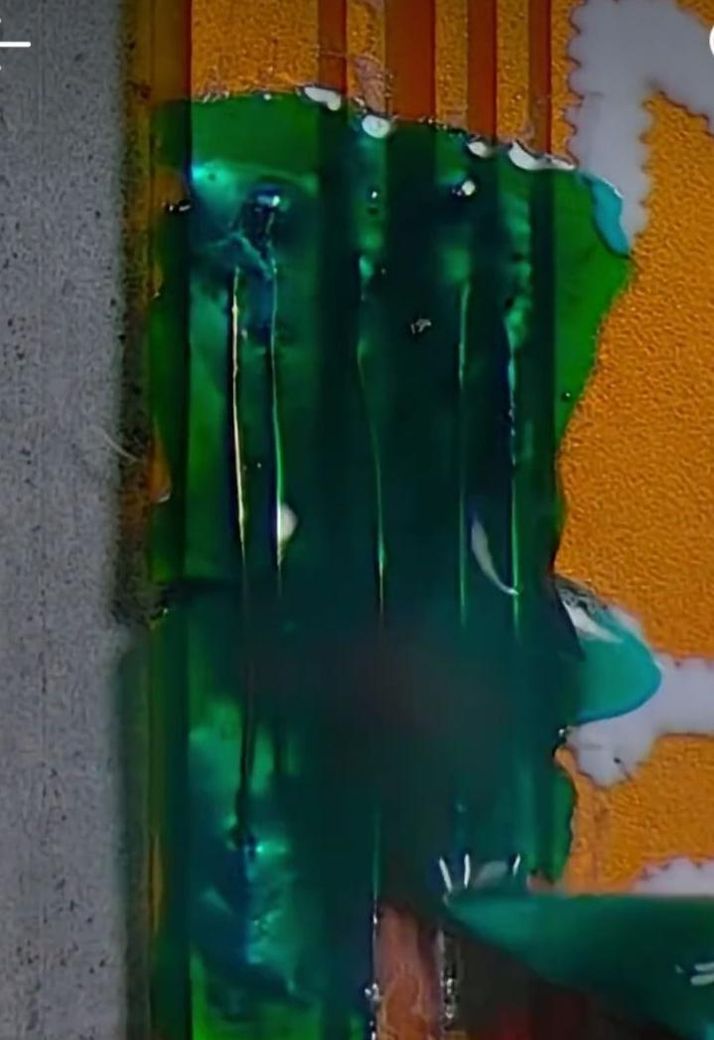

전자 기판에서 연결선이 끊어지거나 할때 끈어진 전선 연결후 전선 보호및 합선 하지 말라고 바르는 액체의 이름이 먼가요 사진 참부.
전자 기판에서 연결선이 끊어지거나 할때 끈어진 전선 연결후 전선 보호및 합선 하지 말라고 바르는 액체의 이름이 먼가요 사진 참부.
6개의 답변이 있어요!
안녕하세요. 박준희 전문가입니다.
전자 기판에서 끊어진 전선을 연결하고 보호하는 목적인데요. 게다가 합선을 방지하기 위해 바르는 액체인데 이건 바로 플럭스(Flux)라고 하죠. 결론적으로 절연 및 보호를 위해 납땜 후에는 보통 절연 테이프나 열수축 튜브를 덧씌워 마감하여 사용됩니다.
감사합니다.
안녕하세요. 김재훈 전문가입니다.
전선 수리후 발라 보호 절연 합선 방지에 쓰는 것은 보통 컨포멀 코팅이이라고 하며 사진의 선명한 녹색은 UV 솔더 마스크라고 합니다다.
안녕하세요. 최정훈 전문가입니다.
사진을 보니깐 초록색 액체는 UV 솔더 마스크라는 전문 절연 보호제로 끊어진 회로를 연결한 뒤 부식과 합선을 막기 위해 사용됩니다. 이 제품은 특이하게 일반적인 본드와 다르게 공기 중에서 마르지 않고 반드시 UV 랜턴을 비춰야만 단단하게 굳는 성질을 가지고 있어요. 주로 정밀한 기판 수리나 점프 와이어 고정용으로 쓰이며 주사기 형태로 판매되기때문에 초보자도 양 조절이 쉽습니다.
안녕하세요. 조규현 전문가입니다.
전자기기 납땜 후 전선 연결부에 사용하는 액체는 일반적으로
절연 코팅제 또는
포팅 컴파운드
로 분류됩니다. 이 물질은 전선 표면에 유리나 플라스틱 성분을 도포해 전기 유도를 차단하고, 외부 충격이나 습기로 인한 손상 방지 효과가 있습니다.
특히 합선 방지를 위해 저전도성 절연 코팅을 사용하는 경우가 많으며, 이는 전선 연결부에만 정밀하게 도포해 접점을 보호하는 방식입니다.
실제 적용 시 에폭시 기반 또는 실리콘 기반의 제품이 많이 사용되며, 도장 후 고온 건조가 필요할 수 있으니 작업 환경을 고려해야 합니다.
또한 절연 코팅은 전선 연결부의 열팽창이나 진동에 따른 접촉 불안정을 방지하는 역할도 합니다.
참고 부탁드립니다.
안녕하세요. 김상엽 전문가입니다.
전자기판에서 끊어진 전선을 보호하고 합선을 막기 위해 바르는 액체는 보통 실리콘 코팅제, 컨포멀 코팅제, 절연 바니시 등으로 불립니다. 이 재료들은 납땜 후 노출된 금속을 덮어 습기, 먼지, 산화를 방지하는 역할을 합니다. 순간 접착제처럼 굳는 재료는 바로 성능이 불확실해 권장되지 않으며, 반드시 전기용 절연 코팅제를 사용하는 것이 안전합니다.
