임피던스 휘스톤 브릿지 질문있습니다.

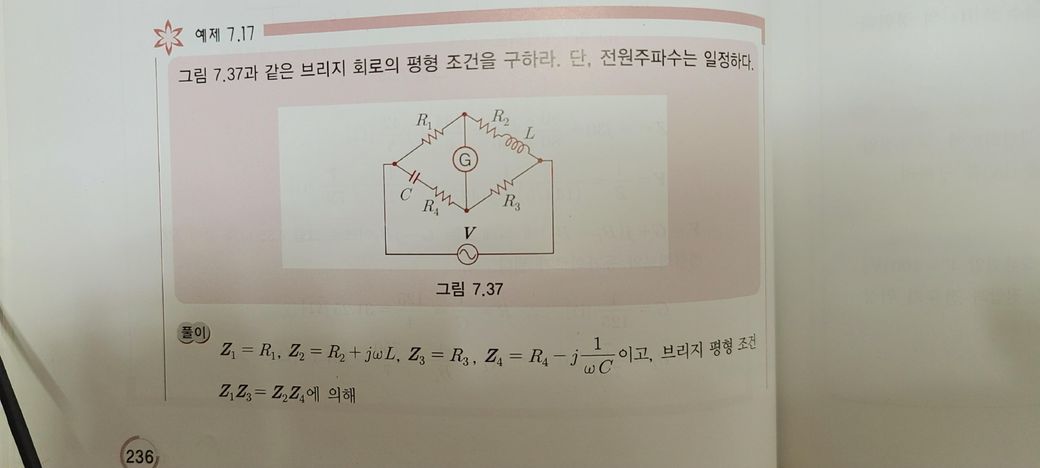

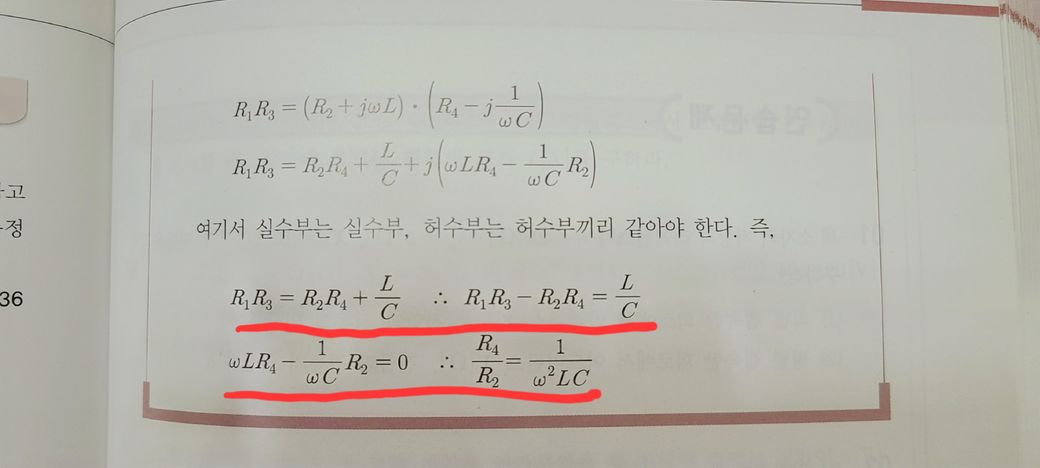

첫 번째 사진의 문제를 참고하시어 두 번째 사진에 밑줄 친 줄이 왜 저렇게 전개가 되었는지 이해가 안 가서 자세하게 알려주세요.

세 번째 사진은 왼쪽 파란줄이 정석인데 오른쪽 빨간줄방법처럼 하면 왜 안되나요?

1개의 답변이 있어요!

  • 탈퇴한 사용자

    탈퇴한 사용자

    안녕하세요. 조일현 전문가입니다.

    빨간색 줄에서 ωLR4​−R2​=0 으로 넘어가는 단계에서 오류가 난것으로 보입니다.

    ω2LCR4​=R2는 얻었지만 , ω에 대한 정보 존재하지 않아 도출할 수 없게 됩니다.

    ωLR4​−R2​=0 단계에서 분모인 ωC를 없애 버렸기 때문입니다.
