파워소켓 연걀중입니다 이랗게 연결하는게 맞나요?

Question

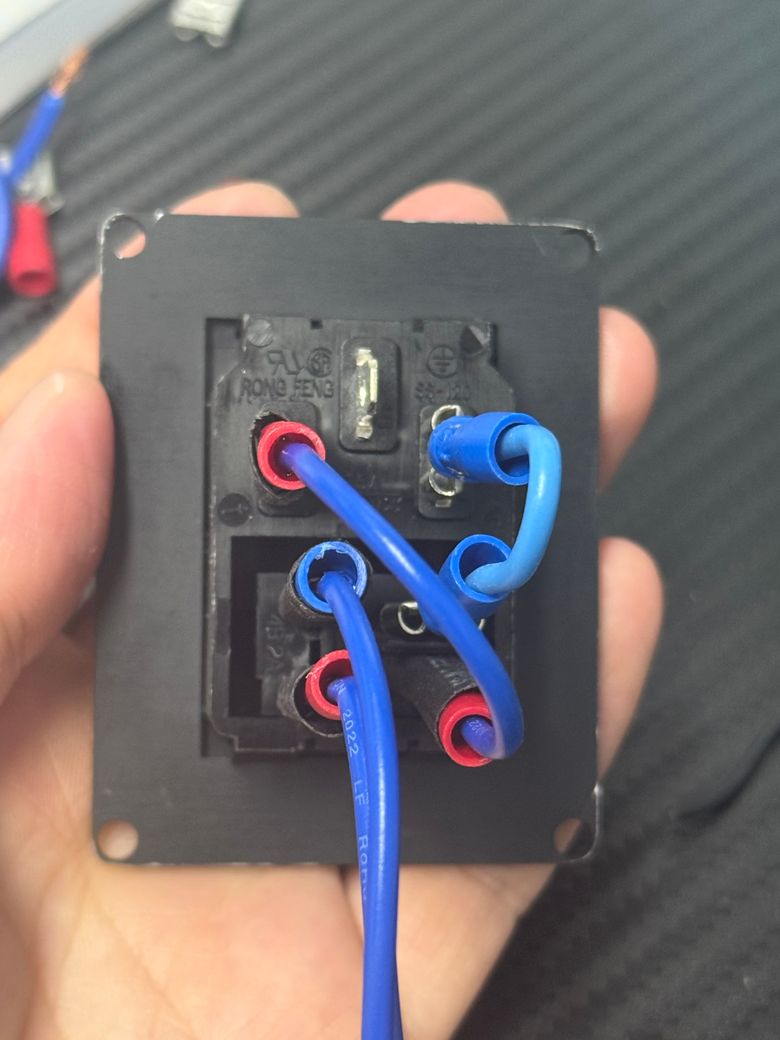

파워소켓 연결법에 대해서 잘 몰라서 여쭤봅니다

위에는 왼쪽부터 N/GND/L 이며

단자 빨간색은 N, 단자 파란색은 L로 하려고합니다

이렇게 연결하는데 맞나요? Smps하고 연결합니다!

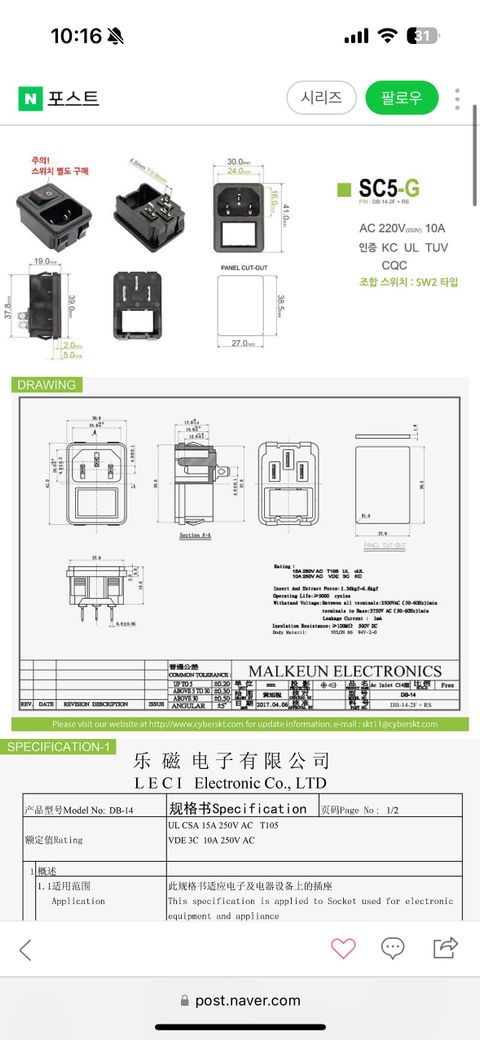

파워소켓 카탈로그를 봐도 연결위치를 어떻게 보는지 모르겠습니다..

•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

SMPS의 매뉴얼이나 연결법을 반드시 확인하여 정확한 배선이 이루어져야 합니다.

활선은 검은색 , 갈색 또는 빨간색이며,

중성선은 흰색 또는 파란색

접지는 녹색 또는 녹색, 노란색 줄무늬로 이루어 집니다.

연결은 중성선, 접지, 활선 순서로 연결해야하며, 빨간색 중성선에 파란색 활선을 연결하는 것은

일반전인 배선 규칙이 아닙니다.
