태양전지를 병렬 연결로 연결하려고 하는데 어떻게 연결하나요?

Question

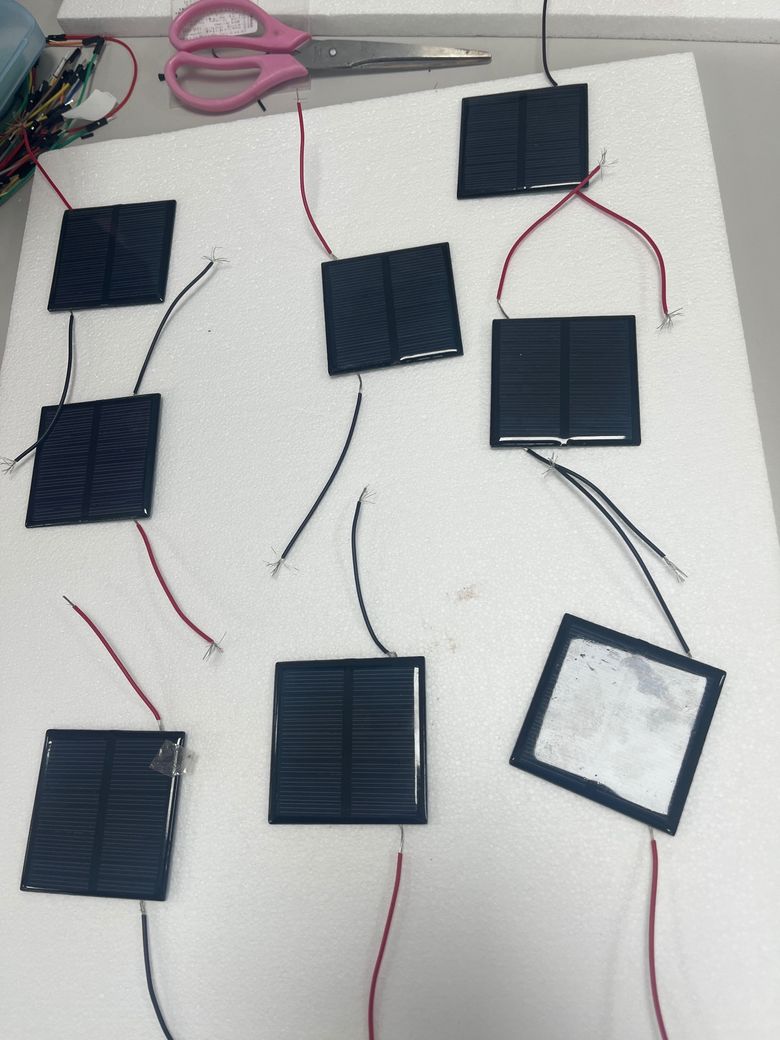

태양전지를 병렬 연결로 연결하려고 하는데 어떻게 연결해야하나요? 병렬연결은 같은 극은 같은극 끼리 연결하는걸로 알고 있는데 구조 상 어떻게 연결해야 병렬연결이 되는지 모르겠어요

•

Answer 1

안녕하세요. 조규현 전문가입니다.

태양전지를 병렬로 연결할 때는 같은 극끼리 연결하는 것이 맞습니다. 즉, 모든 태양전지의 플러스(+) 단자를 서로 연결하고, 모든 마이너스(-) 단자도 서로 연결해야 합니다. 이렇게 하면 전체의 전압은 단일 태양전지 전압과 같게 유지되면서 전류 용량은 각 태양전지 전류의 합이 되어 출력 전류가 증가합니다.

병렬 연결 시에는 각 태양전지의 출력 전압이 동일하거나 매우 근접해야 하며, 선 연결부는 접촉 저항이 적고 견고하게 처리해야 효율 손실과 고장을 줄일 수 있습니다. 또한, 각 태양전지 사이에 역전류가 흐르지 않도록 다이오드 보호 회로를 추가하는 것도 권장됩니다. 이런 방식으로 연결하면 시스템의 전력 생산 성능을 안정적으로 개선할 수 있으니 참고 부탁드립니다.

참고 부탁드립니다.

Answer 2

안녕하세요. 강세훈 전문가입니다.

태양전지를 병렬 연결하려면, 각 전지의 +극은 모두 하나의 선에, -극은 또 다른 선에 연결하시면 됩니다.

빨간색 선끼리 모두 연결하고 검은색 선끼리 연결하는 방식입니다. 이렇게 하면 전압은 동일하게 유지되면서 전류가 늘어나게 됩니다.

Answer 3

안녕하세요. 조일현 전문가입니다.

태양전지는 각 +극은 다른 전지+극과 연결하고 -극은 -극과 연결합니다.

사진속에 빨간색 선과 검은색 선 끼리 서로 연결합니다.

병렬 연결 시에는 동일한 전압 및 사양을 가진 전지를 사용하는 것이 좋습니다.

Answer 4

안녕하세요. 김재훈 전문가입니다.

태양 전지를 병렬로 연결하려면 모든 빨간 전선을 같은 선에 모아 연결하고 모든 검정 전선도 한 선에 따로 하나로 모아 연결을 해주면 됩니다
