납땜판에 점퍼용 단선으로 납땜해도 되나요?

Question

https://www.devicemart.co.kr/goods/view?no=1153807

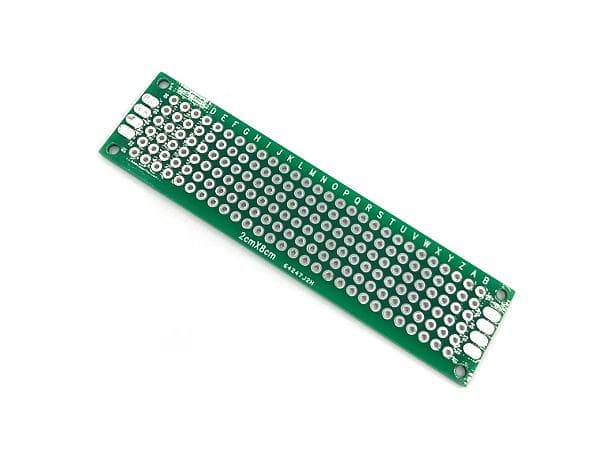

안녕하세요 납땜해보고 싶은데 이런 빈 공판에 아무 선이나 연결해봐도 되나요?

안된다면 단선이 아니라 꼭 여러 구리선이 있는 점퍼선 같은걸 사용해야하나요??

그리고 납땜 완료 후에 pcb 판을 그냥 바닥에 놓고 동작해도 되는지. 가동시킬 때 문제가 생기지 않는지 궁금합니다.

용도는 브레드보드 대신 중간에 회로 선들 정리하려고 쓰려고 합니다!

•

Answer 1

안녕하세요. 조일현 전문가입니다.

납땜판에 점퍼를 연결할 때 단선을 사용해도 무방합니다.

하지만 선이 자주 움직임을 줘야 한다면 점퍼선을 사용하는 것이 좋습니다.

납땜 후에는 바닥이 놓는 것은 좋지 않습니다.

납땜 부위가 바닥에 닿으면 합선 문제를 발생시킬 수 있으며, 바닥에 발생할 정전기로 하여금

부품이 손상될 수 있습니다. 바닥에 놓아야 한다면 절연 패드나 스펀지를 깔아 두셔야 합니다.

케이스가 있다면 케이스에 보관 하시는게 좋습니다.

Answer 2

안녕하세요. 서종현 전문가입니다.

납땜판에 점퍼용 단선으로 납땜하는 것은 가능합니다. 그러나 몇가지 유의사항이있습니다.

1. 선의 굵기 : 단선이 너무 가늘면 전류를 견디지 못해 과열되거나 손상될수있으므로, 필요한 전류 용량에 맞는 굵기의 선을 사용하는것이 좋습니다.

2. 연결 방식 : 비어있는 공판에 아무 선이나 연결하는것은 가능하지만, 회로의 설계나 기능에 맞게 연결해야 합니다. 잘못된 연결은 회로 손상을 초래할수있습니다.

3. 점퍼선 사용 : 여러 구리선이있는 점퍼선을 사용하면 유연성과 연결의 안정성이 높아지므로, 가능하면 점퍼선을 사용하는것이 좋습니다.

4. PCB보관 : 납땜 완료후 PCB를 바닥에 놓고 동작하는것은 가능하지만, 접촉부위가 손상되지 않도록 조심해야 합니다. 또한,외부의 먼지나 이물질이 회로에 영향을 미치지 않도록 주의해야 합니다.

Answer 3

안녕하세요. 김민규 전문가입니다.

연습용으로 사용되지만 실제로는 사용되는 PCB 판과 동일하긴 합니다. 하지만 크기 등이 연습용에 적합한 사이즈라서 실생활에 접목하기 어려웠을 뿐이죠.
